Проектирование локальной компьютерной сети

Содержание

1) Задание на проектирование

2) Функциональная модель процесса проектирования сети

3) Технико-экономическое обоснование разработки сети

4) Проектирование структурной схемы сети

5) Перечень функций пользователей сети

6) Разработка конфигурации сети

7) Выбор сетевых компонентов

8) Планирование информационной безопасности

9) Ра

счет капитальных вложений и эксплуатационных расходов

Список литературы

1.ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

ЗАДАНИЕ (1 вариант): Подготовить проект сети с выделенным сервером для кабинета 301 “Лаборатория информатики, программирования и баз данных”.

Рис. 1. Количество компьютеров

Преподаватель – 1

Студент – 10

2.Функциональная модель процесса проектирования сети

Отдел обеспечивает сохранность МПЗ и оптимизацию деятельности по обеспечению производственных и управленческих процессов необходимыми материальными ресурсами. Прием, хранение, отпуск и учет материальных запасов на складе возлагаются на соответствующие должностные лица (заведующего складом, кладовщиков), которые несут ответственность за правильное и своевременное оформление операций по приему и отпуску, а также обеспечивают сохранность и учет вверенных им запасов.

С указанными должностными лицами заключаются договоры о полной материальной ответственности в соответствии с законодательством РФ.

3.Технико-экономическое обоснование разработки сети

В кабинете № 301 проводится обучение студентов компьютерным дисциплинам, связанным с графической работой, созданием текстовых документов и базами данных. Для быстрого обмена информации с сервера на ПК одного из студентов или наоборот, было предложено установить локальную сеть с выделенным сервером.

1. Совместная обработка информации пользователями (совместное использование файлов).

2. Централизованное резервное копирование всех данных.

3. Контроль за доступом к важным данным.

4. Совместное использование оборудования и программного обеспечения.

Рис.1

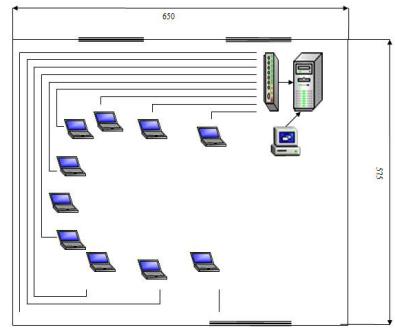

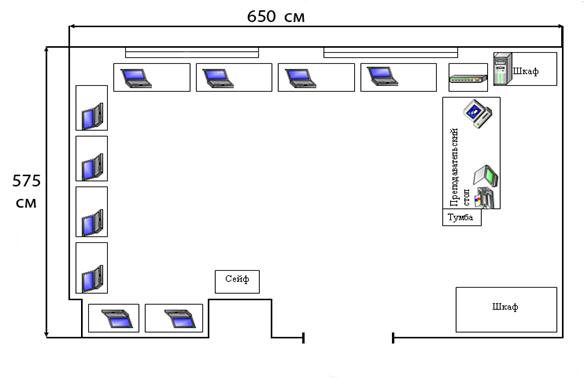

Рис. 3. Проектирование структурной схемы сети

5. Перечень функций пользователей сети

Таблица 1

Пользователь

Выполняемые функции

Администратор

Имеет все права на работу с компьютером. Он настраивает и ремонтирует все проблемы компьютера.

Студент

Выполняет выданные практические работы, не списывать, следовать правилам установленными в компьютерном классе, не обмениваться готовыми работами по ЛС.

Преподаватель

Выдает практические задания студентам для выполнения той или иной задачи. В процессе выполнения работ, преподаватель подходит к студентам и помогает им в заданиях. Преподаватель контролирует работы компьютеров для бесперебойной работы студентом.

6. Разработка конфигурации сети

Сеть будет проектироваться на базе стандарта Ethernet 10/100 Base-T.Применение этого стандарта позволяет относительно простыми средствами добиться стабильной работы сети. Режим и безопасность доступа, хранения и обмена информацией по сети в данном случае требует выделения для этих целей сервер, поэтому нужно организовать сеть с выделенным сервером.

Таблица 2

Компонент/характеристика

Реализация

Топология

Звезда

Линия связи

Неэкранированная витая пара категории 5е

Сетевые адаптеры

Ethernet 10/100 Base-T

Коммуникационное оборудование

КоммутаторEthernet 10/100 Base-T

Управление совместным использованием ресурсов

Все компьютеры подчиняются одному серверу.

Совместное использование периферийных устройств

Подключение сетевых принтеров через компьютеры к сетевому кабелю. Управление очередями к принтерам осуществляется с помощью программного обеспечения

Поддерживаемые приложения

Организация коллективной работы в среде электронного документооборота, работа с базой данных и графическими программами.

7. Выбор сетевых компонентов

При выборе сетевых компонентов необходимо придерживаться следующих общих требований:

· поскольку в данной сети все компьютеры равноправны, то они должны обладать хорошим быстродействием, чтобы обеспечить работу всех сетевых служб и приложений в реальном времени без заметного замедления работы;

· жесткие диски компьютеров должны быть максимально надежными для того, чтобы обеспечить работу всех сетевых служб и приложений безопасность и целостность хранимых данных;

· сетевые принтеры должны устанавливаться в зависимости от местоположения пользователей, активно использующих их

· коммутатор, являющийся центральным устройством данной сети необходимо располагать в легкодоступном месте, чтобы можно было без проблем подключать кабели и следить за индикацией.

Спецификация сети составлена на основе прайс-листа торговой компании «Бизнес-Техника». Конфигурация компьютеров приведена в следующей таблице:

Таблица 3

Наименование товара

Кол-во, шт.

Цена за ед., руб

Сумма руб

Монитор Samsung SyncMaster 723N (17", 1280x1024, 800:1, 300 кд/м2, 170/160, 5ms, d-Sub, серебристый) [723N AKS/KSU]

11

5 535

60885

Системная плата ASUS (G41, LGA775, 1333MHz, Dual DDR2, PCIEx16, Video, LAN1Gb, mATX) [P5QPL-AM]

11

2070

22770

Pentium DC E5400 (2.70 GHz, LGA775, 2MB L2 Cache, 800 MHz FSB, EM64T, ESS, XD,ОЕM) [AT80571PG0682M]

11

2565

310365

HDD SEAGATE Barracuda 7200.10 [ST3250310AS] 250 Gb (S-ATA/300, 7200 rpm, 8 Mb, NCQ)

11

1 500

16500

Модуль памяти 1024MB DDRII-800 PC6400 SDRAM DIMM Transcend / Kingston

11

915

10065

Корпус InWin C720BS (MidiTower, ATX, 450 Вт, USB, Audio, серебристо-черный) [IW-C720BS/S450T7]

11

1 995

21945

FDD (1.44 MB, 3.5", серебристый)

11

315

3465

DVD-E818A2 (U-ATA, белый) [DVD-E818A2]

11

585

6435

A4Tech (mini, USB, серебристо-черная) [KL-5 BS]

11

240

2640

ИТОГО



15720

455070
