Общая характеристика систем контроля и управления доступом

Наибольший интерес представляет комбинированный терминал фирмы Security Dynamics. Используемая идентификационная карточка (по размеру похожа на стандартную кредитную, но вдвое толще ее) содержит встроенный микропроцессор, миниатюрный источник питания, жидкокристаллический индикатор, электронные часы, а также запоминающие устройства двух типов- с произвольной выборкой (ЗУПВ) и постоянное (ПЗУ).

Каждую минуту на индикаторе высвечивается число из псевдослучайной последовательности, алгоритм генерации которой известен микрокомпьютеру системы. Так что терминал «знает», какое конкретное число, на какой идентификационной карточке, в какой конкретный период времени будет записано. По существу этот псевдослучайный номер служит паролем в течение 60 с.

Процедура проверки выглядит следующим образом. Пользователь вводит с помощью клавиатуры свой личный идентификационный номер, а затем то число, которое отображено в данный момент на индикаторе его идентификационной карточки. Система определяет корректность этого числа для данной карты и отрезка времени.

Для противодействия угрозам перехвата личного кода законного пользователя может быть запрограммирована такая возможность, когда вместо раздельного ввода данных владельцем идентификационной карточки набирается на клавиатуре сумма идентификационного номера и числа, прочитанного на индикаторе.

5. Особенности СКУД для крупных распределенных объектов

В СКУД для крупного распределенного объекта с различной архитектурой используются мощные центральные контроллеры, осуществляющие процесс управления с использованием специализированных удаленных интерфейсных модулей. Особенности применения определяют требования, предъявляемые к программному обеспечению для таких систем Чаще всего используют СКУД с централизованной или распределенной архитектурой, но иногда применяется и архитектура смешанного типа.

5.1 Централизованная архитектура

В крупной распределенной системе контроля и управления доступом, особенно при больших расстояниях между отдельными зданиями охраняемого объекта, каждое здание должно иметь свой центральный контроллер. Это обеспечивает автономное функционирование системы безопасности каждого здания в случае нарушения связи между отдельными объектами. Число подключаемых считывателей на один контроллер, как правило, колеблется от 16 до 96, поэтому обычно мощности одного контроллера вполне хватает для создания СКУД отдельного объекта в крупной распределенной системе. Контроллеры централизованных СКУД являются чисто логическими устройствами и не управляют дверями, т. е не имеют релейных выходов управления замками, входов для подключения считывателей СКУД Функции управления дверями, другими внешними устройствами выполняют внешние интерфейсные модули и релейные блоки. Они, как правило, устанавливаются недалеко от объектов управления (двери, охранные шлейфы и др.) Для обмена информацией между контроллером и интерфейсными модулями наиболее часто используется интерфейс RS-485, однако уже появились системы, в которых возможно подключение интерфейсных модулей по стандарту LAN

Следует также отметить, что наиболее мощные центральные контроллеры насчитывают несколько коммуникационных интерфейсов RS-485, что обеспечивает широкий охват территории крупных зданий без применения усилителей интерфейса Фактически можно проложить свой интерфейс RS-485 в нескольких направлениях от центрального контроллера. Что касается сетевого интерфейса, то для крупных объектов возможность подключения интерфейсных модулей СКУД к центральному контроллеру по стандарту LAN весьма актуальна, поскольку в этом случае появляется перспектива использования существующей на объекте сетевой инфраструктуры и существенного снижения расходов на прокладку коммуникаций. Контроллер в системах с централизованной архитектурой хранит всю базу данных идентификаторов и событий, произошедших в системе. Располагается он обычно недалеко от управляющих компьютеров (серверов) в местах наивысшей защищенности (комнаты охраны, серверные и пр.). Разделение функций принятия решений и непосредственно управления повышает степень безопасности СКУД, так как сам контроллер хорошо защищен и установлен на большом расстоянии от управляемого им УПУ Кроме того, такой подход помогает снизить стоимость крупных систем, поскольку цена контроллера «растворяется» в общей стоимости системы. Следует отметить, что сами контроллеры можно объединять в сети, позволяя тем самым создавать СКУД значительного масштаба (рис. 5). При нарушении связи контроллера с компьютером система работает в автономном режиме. Другими словами, централизованная система - это жесткая властная вертикаль или пирамида, когда наверху руководящий контроллер («начальник»), а ниже - обычные интерфейсные модули («исполнители»), которые собственно и реализуют управляющие команды.

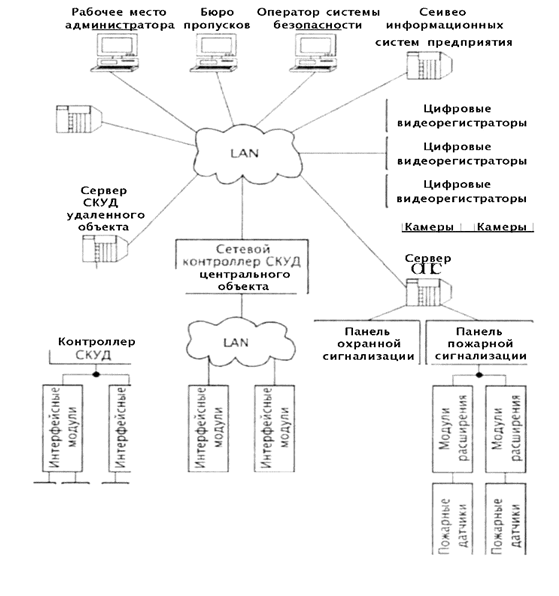

Рис. 5. Вариант построения СКУД с централизованной архитектурой

5.2 Распределенная архитектура СКУД

Отличительная особенность СКУД с распределенной архитектурой состоит в том, что база данных идентификаторов (и событий в системе) содержится не в одном, а в нескольких контроллерах. Они обычно выполняют функции управления внешними устройствами и охранными шлейфами через реле и входы охранной сигнализации, расположенные непосредственно на плате самого контроллера. Эти контроллеры, как правило, устанавливаются непосредственно внутри защищаемых ими помещений. Это не снижает вероятности несанкционированного манипулирования контроллером, но имеет свои плюсы - при таком подходе менее критично нарушение связи между контроллером и интерфейсным модулем (как в обычной централизованной системе). В случае обрыва линии связи между контроллерами и компьютером система продолжает выполнять основные функции управления процессом доступа в автономном режиме. Выведение из строя одного контроллера не повлияет на работу остальных. Наиболее часто в системах с распределенной архитектурой контроллер управляет проходом в 2-4 двери. При использовании таких СКУД на крупных распределенных объектах следует помнить, что каждое отдельное здание, скорее всего, будет оснащаться своей подсистемой, состоящей из группы контроллеров со своим управляющим компьютером. Такая особенность связана с ограничением длины наиболее часто используемых в таких системах интерфейсов - RS-485 и 20-мА токовая петля. Прокладка линий связи между удаленными зданиями потребует применения усилителей интерфейса, а это не всегда удобно и несколько снижает надежность, поэтому можно рассматривать систему в целом как совокупность подсистем нескольких зданий. Если перейти на строительную терминологию, то распределенная СКУД - это некоторое число контроллеров - «прорабов», которые отвечают только за свой участок работ и сами же их выполняют. Они самостоятельно анализируют и хранят часть информации о функционировании своей небольшой части системы.

5.3 Смешанная архитектура

Обычно такие системы получаются из СКУД с централизованной архитектурой путем добавления специализированных считывателей или интерфейсных модулей с собственным буфером памяти идентификаторов и событий - «интеллектуальных интерфейсных модулей». Можно сказать, что каждый такой модуль является небольшим контроллером СКУД, сравнимым с контроллером в распределенной системе. Благодаря использованию данного технического решения достигается избыточное резервирование функций, резко повышающее степень безопасности системы. Поскольку контроллер в СКУД с централизованной архитектурой управляет большим числом дверей, повреждение линии связи между ним и интерфейсными модулями управления оконечными устройствами может привести к блокированию значительной части или даже всей системы. Локальный считыватель или промежуточный интерфейсный блок, обладающий встроенным буфером памяти, в этом случае переходит в автономный режим управления доступом (на своем участке). Системы, построенные с использованием данных модулей, обладают наивысшей степенью безопасности и исключительной надежностью функционирования. Для крупных распределенных СКУД со смешанной аппаратной архитектурой важно, что некоторые производители имеют в номенклатуре интерфейсные модули с возможностью подключения к центральному контроллеру по LAN-интерфейсу. При наличии развитых сетевых коммуникаций на территории объекта подобные модули устанавливаются в удаленных зданиях, что придает системе дополнительную гибкость и позволяет экономить значительные средства.
