Проектирование беспроводной сети Wi-Fi

План помещения выбранного для размещения оборудования и технического персонала изображен на рисунке 6.1.

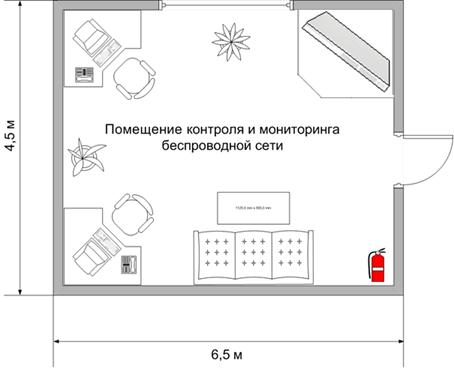

Рисунок 6.1 – План рабочего помещения

Рабочее место состоит из следующих компонентов:

- два стола;

- два эргономических стула;

- два персональных компьютера, один из которых является сервером

1) Сервер Fujitsu-Siemens PRIMERGYT X200 S3(2x Intel Xeon 5050 (3.0 GHz)

2) Intel Core i7 965XE (3.0 GHz, 2 GB ОЗУ)

- беспроводной коммутатор DWS-4026

6.2 Расчет системы искусственного освещения помещения

Помещение зала имеет естественное освещение через одно боковое окно, и искусственное освещение, которое позволяет вести работы в темное время суток и днем в местах, где показатель КЕО не соответствует нормативам.

Поэтому рассчитаем общее освещение помещения аппаратного зала длиной А = 6,5 м., шириной В = 4,5 м., высотой Н = 4 м. С побеленным потолком, светлыми стенами и не завешенными окнами. Разряд зрительной работы – III высокой точности. Нормируемая освещенность – 300 лк. [1]. Для помещения используем люминесцентную лампу ЛБ (белого цвета), мощностью 40 Вт., световым потоком 3120 лм., диаметром 40 мм. и длиной со штырьками 1213,6 мм. [1].

Высота светильника h= 4-r, где r- высота лампочки

h= 4- 3,2 = 0,8 м

Высота рабочей поверхности = 1,2 м.

Определим необходимое расстояние между светильниками [1]:

м., (6.1)

где [1]

Высота светильника над освещаемой поверхностью:

м., (6.2)

По этим данным находим, что необходимое расстояние между светильниками равно:

м., (6.3)

Определим индекс помещения I [1]:

, (6.4)

Определим коэффициент использования η по таблице 2.5 [1] .

В качестве светильника возьмем ЛСП02 рассчитанный на две лампы мощностью 40 Вт, диаметром 40 мм и длиной со штырьками 1213,6 мм. Длина светильника 1234 мм, ширина 276 мм. Световой поток лампы ЛБ 40 Фл составляет 3120 лм., световой поток, излучаемый светильником Фсв равен:

лм. (6.5)

Определим число светильников:

, (6.6)

где S – площадь помещения, S=29,25 м.;

КЗ – коэффициент запаса, КЗ=1,5[1];

Е – заданная минимальная освещенность, Е=400 лк.; [1]

Z – коэффициент неравномерности освещения, Z=1,2; [1]

n – количество ламп в светильнике, n=2;

Фл – световой поток выбранной лампы, Фл=3120 лм.;

η – коэффициент использования, η=0,61[1].

светильников (Расположение светильников показано на рисунке 6.2 )

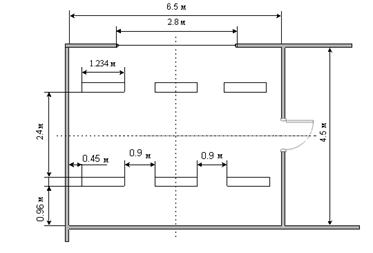

Рисунок 6.2 – Расположение светильников в помещении

Итого, для создания нормированной освещенности нам понадобится 12 ламп в 6-ти светильниках располагающихся в два ряда, в каждом ряду по три светильника, в каждом светильнике по две лампы.

6.3 Анализ пожарной безопасности

Согласно СНиП 2.04.09-84 здание по степени опасности развития пожара, от функционального назначения и пожарной нагрузки горючих материалов, относится к 1-ой группе категории D.

Причинами возникновения пожара могут быть:

- Возгорание элементов аппаратуры;

- Возгорание отделочных материалов от неисправных выключателей, розеток.

- Несоблюдение режимов эксплуатации оборудования, неправильное действие персонала.

При возникновении пожара может пострадать не только помещение, но и дорогостоящая аппаратура, привести к человеческим жертвам. Поэтому необходимо чтобы были приняты меры по раннему выявлению и ликвидированию пожаров. Источниками зажигания могут оказаться электронные схемы ЭВМ, приборы, применяемые для технического обслуживания, устройства электропитания, кондиционеры воздуха, где в результате различных нарушений образуются перегретые элементы, и др.[4]

В соответствии с требованиями правил пожарной безопасности помещение оборудованы углекислотными огнетушителями ОУ-5 с учетом – один огнетушитель на 100 м2. Общая площадь помещения управления составляет 29,25 м2 таким образом устанавливаются 1 огнетушитель. В качестве огнетушащего вещества применяется комбинированный углекислотно-хладоновый состав. Расчетная масса комбинированного углекислотно-хладонового состава md ,кг, для объемного пожаротушения определяется по формуле:

(6.7)

где k = l,2- коэффициент компенсации не учитываемых потерь углекислотно-хладонового состава[4],

gn = 0,04 – нормативная массовая концентрация углекислотно-хладонового состава, [4]

V – объем помещения,

(6.8)

Где: А = 6,5 м – длина помещения,

В = 4,5 м – ширина помещения,

Н = 4 м – высота помещения.

Тогда:

Следовательно:

Расчетное число баллонов x определяется из расчета вместимости в 20-литровый баллон 12 кг углекислотно-хладонового состава.

Внутренний диаметр магистрального трубопровода di, мм, определяется по формуле:

[4] (6.9)

Эквивалентная длинна магистрального трубопровода l2. м, определяется по формуле:

(6.10)

где k1=1,2-коэффициент увеличения длины трубопровода для компенсации не учитывающих местных потерь, [4]

l=3м – длина трубопровода по проекту тогда, [4]

м.

Расход углекислотно-хладонового состава Q, кг/с, в зависимости от эквивалентной длины и диаметра трубопровода равна 1,4 кг/с

Расчетное время подачи углекислотно-хладонового состава t. мин, определяется по формуле:

(6.11)

Масса основного запаса углекислотно-хладонового состава m, кг, определяется по формуле:
