Расчет трафика сжатых пакетов

- Средняя длина такой пачки выражается числом пакетов. На вход граничного узла 1 поступает пуассоновский поток сообщений с интенсивностью входного потока заявок и средним временем обслуживания в системе М/М/m в стационарных условиях (при является также пуассоновским с той же интенсивностью ). Но при последовательно соединенных очередях мы не можем рассматривать каждый узел независимо от других.

Если мы рассматриваем два следующих один за другим сообщения на узле n (n 2), интервал времени между поступлением этих двух сообщений зависит от времен поступления и обслуживания на предыдущих узлах.

Рисунок 3.4

Специфическое поведение первого узла (n = 1) очевидно и связано с тем, что сообщения поступают напрямую, не проходя через какой-либо узел. Специфика режима работы второго узла (n = 2) может рассматриваться как реальный источник пачек сообщений. Сложность поведения пакетов в нем обусловлена двумя явлениями:

а) сцеплением пачек, исходящих от первого узла;

б) фрагментацией этих же пачек.

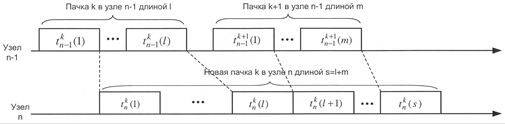

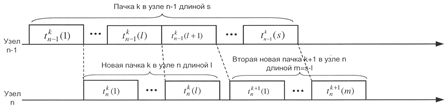

Первое явление сцепления относится не только ко второму, но и к любому не первому узлу n (n 1) и связано с тем, первый пакет k - ой пачки догоняет на этом узле последний пакет (k - l) - ой пачки, и обе пачки – k - я и (k - 1)-я - соответствующим образом сцепляются, как это показано на рисунке 4. Второе явление фрагментации, которое иллюстрирует рисунок 5, не столь очевидно и имеет место только во втором узле, но тоже вполне наглядно. Пусть в первом узле обслуживается пакет номер j из пачки k и в этот момент на тот же первый узел поступает следующий пакет номер j + 1, время обслуживания которого превышает время обслуживания пакета j. Пусть на следующем втором узле в этот момент нет очереди, и пакет j обслуживается, как только он поступает на узел 2, пакеты j + 1 и j начинают обслуживаться одновременно на узлах 1 и 2, соответственно. Когда пакет j затем покидает узел 2, пакет j+1 всё ещё продолжает обрабатываться на узле 1, поскольку время его обслуживания дольше.

Рисунок 3.5

Математический анализ этих двух явлений эффекта туннелирования MPLS позволяет вывести следующую формулу для времени пребывания пакета в туннеле из N узлов:

,(3.1)

где - постоянная Эйлера (),

N > 2.

Формула (3.1) позволяет рассчитать целесообразность организации туннеля в LSP для индивидуальных пар «исходящий узел - узел назначения» при заданных загрузке сети р и нормативах качества обслуживания. С ее помощью дается можно показать, что отдельные туннелированные LSP в наиболее реалистических случаях, вероятно, должны являться предпочтительным режимом работы.

Рассмотрим маршрут в МРLS - сети, который состоит из N узлов и физических каналов передачи данных между ними. Маршрут соответствует трем объектам: LSRи (LSR источника), LSRн (LSR назначения) и классом обслуживания трафика, передачи.

Пусть -прежнему означает число запросов, а 1/ означает усредненное время определяемым допустимым временем интенсивности пуассоновского потока обслуживания сообщений в узле. Соответственно, означает нагрузку, обслуживаемую узлом LSР- маршрута. Обслуживание же этой нагрузки узлами, входящими в данный LSP- маршрут, и является основной работой данного фрагмента сети MPLS.

В контексте поставленной задачи поиска стратегии принятия решения об организации LSP- туннеля для оценки альтернативного варианта суммарного времени V2(N) пребывания пакета в LSP- пути без туннеля допустимо использовать В-формулу Эрланга в качестве адекватной оценки, позволяющей произвести сравнение с V1 (N).

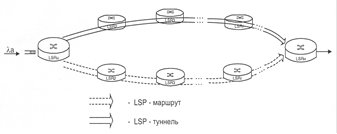

На рисунке 6 представлены оба варианта передачи сообщений при наличии или при отсутствии LSP- туннеля. В первом случае суммарное время пребывания пакета в сети равно V1 (N), а во втором случае время пребывания того же пакета в сети равно V2(N). Для аналитического исследования ситуации отсутствия LSР- туннеля узел n, передающий пакеты по LSP, целесообразно описать с помощью модели M/M/1/K со скоростью передачи пакетов в секунду и максимальным числом k пакетов, и которое он может хранить в своей буферной памяти. Пакеты в этой модели являются теми же самыми, что в случае организации туннеля, а ограничение на размер буфера выбрано так, чтобы условия в вариантах наличия или отсутствия туннеля были бы абсолютно одинаковы.

Рисунок 3.6

Инженерные различия между MPLS и традиционным туннелированием состоит в модели топологии MPLS. Традиционные туннели всегда проходят от одной границы до другой насквозь через сеть. В случае MPLS туннели могут создаваться внутри сети для управления трафиком только в части сети т.е. в LSP из М маршрутизаторов от входящего LSR1 до исходящего LSRm можно создать LSP-туннель, например, от входящего LSR5 до исходящего LSRn, при N<M. Т.е. даже создаваемые на короткое время LSР - туннели в MPLS могут начинаться внутри сети, а не из пользовательского приложения на границе сети. Это особенно важно для практического применения представленной модели: пользователи будут продолжать применять обычные IР- пакеты и адресацию в своих приложениях и даже в локальных сетях.

Произведем расчет для определения организации туннеля.

Шаг 1. Полагается N = М=10.

Шаг 2. Для n = 1,2, ., N определим величины размера пачки в Kn по формуле

.(3.2)

При =0.75, =
