Буровые установки глубокого бурения

В составе циркуляционной системы аппараты должны ус­танавливаться в строгой последовательности. При этом схема прохождения раствора должна соответствовать следующей технологической цепочке: скважина — газовый сепаратор - блок грубой очистки от шлама (вибросита) — дегазатор — блок тонкой очистки от шлама (песко- и илоотделители, се­паратор) — блок регулирования содержания и состава твер­дой фазы

(центрифуга, гидроциклонный глиноотделитель).

Разумеется, при отсутствии газа в буровом растворе ис­ключают ступени дегазации; при использовании неутяжелен­ного раствора, как правило, не применяют глиноотделители и центрифуги; при очистке утяжеленного бурового раствора обычно исключают гидроциклонные шламоотделители (песко-и илоотделители). Иными словами, каждое оборудование предназначено для выполнения вполне определенных функ­ций и не является универсальным для всех геолого-технических условий бурения. Следовательно, выбор обору­дования и технологии очистки бурового раствора от шлама основывается на конкретных условиях бурения скважины. А чтобы выбор оказался правильным, необходимо знать техно­логические возможности и основные функции оборудования.

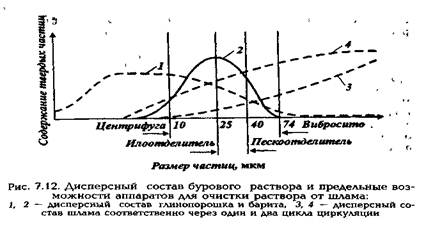

Обычно в буровом растворе в процессе бурения скважи­ны присутствуют твердые частицы различных размеров (рис. 7.12). Размер частиц бентонитового глинопорошка из­меняется от единицы до десятков микрометров, порошкооб­разного барита — от 5—10 до 75 мкм, шлама - от 10 мкм до 25 мм. Но пока частицы шлама достигнут циркуляционной системы, они уменьшатся за счет механического измельчения и диспергирования. В результате длительного воздействия частицы шлама постепенно превращаются в коллоидные частицы (размером менее 2 мкм) и играют весьма заметную роль в формировании технологических свойств бурового раствора.

При идеальной очистке из бурового раствора должны уда­ляться вредные механические примеси размером более 1 мкм. Однако технические возможности аппаратов и объек­тивные технологические причины не позволяют в настоящее время достичь этого предела. Лучшие мировые образцы виб­росит (ВС-1, В-21, двухсеточное одноярусное сито фирмы "Свако", двухъярусное вибросито фирмы "Бароид" и др.) позволяют удалять из бурового раствора частицы шлама раз­мером более 150 мкм. Максимальная степень очистки при использовании глинистых растворов достигает 50 %. Это практически технологический предел вибросита при бурении глинистых отложений с промывкой их водными растворами.

Применение гидроциклонного пескоотделителя позволяет увеличить степень очистки бурового раствора до 70 — 80 %; Удаляются частицы шлама размером более 40 мкм. Для более глубокой очистки применяют батарею гидроциклонов диаме­тром не более 100 мм — илоотделителей. С помощью этих аппаратов удается очистить буровой раствор от частиц шлама размером до 25 мкм и повысить степень очистки до 90 % и более.

Более глубокая очистка от шлама сопряжена с применени­ем очень сложных аппаратов — высокопроизводительных Центрифуг и поэтому обычно экономически невыгодна. Дальнейшее уменьшение содержания твердой фазы в буро­вом растворе осуществляется разбавлением либо механической обработкой небольшой части циркулирующего бурового раствора, в результате которой из него удаляется избыток тонкодисперсных (размером 10 мкм и менее) частиц

Как видим, механическими средствами можно достичь очень глубокой очистки неутяжеленного бурового раствора Для утяжеленного раствора степень очистки ограничивается необходимостью сохранения в растворе утяжелителя. Поэто­му механическими аппаратами из утяжеленного раствора практически могут быть извлечены частицы шлама размером лишь до 74 мкм (см. рис. 7.12). Частицы шлама размером от 5— 10 до 75 —90 мкм невозможно отделить от частиц барита, а так как потери барита недопустимы вследствие его высо­кой стоимости, дальнейшее улучшение степени очистки утя­желенного раствора обычно осуществляют переводом частиц шлама в более грубодисперсное состояние (например, путем применения флокулянтов селективного действия). При этом большое внимание уделяют регулированию содержания и со­става твердой фазы с помощью центрифуги или гидроцик­лонных глиноотделителей.

ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА ОБСАДНЫХ КОЛОНН

Под технологической оснасткой обсадных колонн понимают определенный набор устройств, необходимых для повышения качества их спуска и цементирования в соответствии с принятыми способами крепления скважин [21]

Оснастка включает в себя следующие устройства головки цементировочные, пробки цементировочные разделительные, клапаны обратные, башмаки колонные, направляющие насадки, центраторы, скребки, турбулизаторы, башмачные патрубки длиной 1,2—1,5 м с отверстиями диаметром 20—30 мм по спирали, заколонные гидравлические пакеры типа ПДМ, муфты ступенчатого цементирования и др.

Головки цементировочные

Головки цементировочные предназначены для создания гер­метичною соединения обсадной колонны с нагнетательными лини­ями цементировочных агретатов.

Высота цементировочных головок должна позволять размещать их в подъемных штропах талевой системы и при соответствующем оснащении использовать при цементировании с расхаживанием обсадной колонны

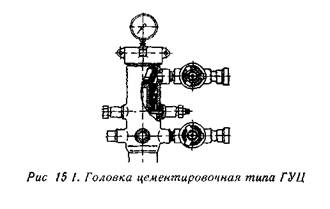

Головки цементировочные типа ГУЦ (рис 151) поставляются в комплекте с кранами высокого давления До установки на цеменгируемую колонну верхние разделительные пробки в эти головки закладываются заранее, поэтому отпадает необходимость разборки головок после закачивания тампонажного раствора, как это делается в случае применения других типов цементировочных головок.

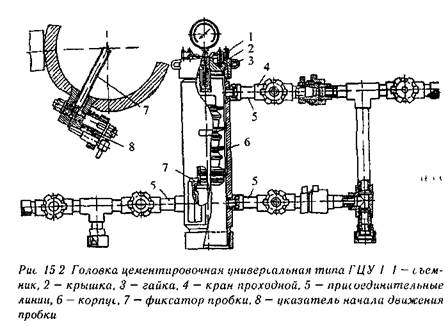

Головка цементировочная универсальная типа ГЦУ 1 (рис 152) также поставляется в комплекте с кранами высокого давления и применяется при цементировании глубоких скважин, когда требу­ется закачивать большое количество тампонажного раствора с использованием большого количества цементировочных агрегатов

Пробки разделительные цементировочные

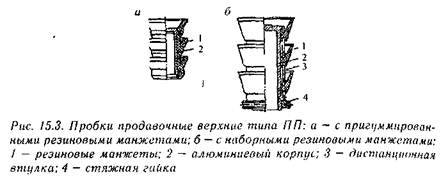

Пробки продавочные верхние типа ПП (рис 15 3) предназна­чены для разделения тампонажного раствора от продавочной жид кости при его продавливании в затрубное пространство скважин Имеются модификации пробок, у которых в верхней части корпуса на внутренней поверхности сделана резьба для заглушки, без которой эти пробки могут использоваться как секционные

Нижнюю пробку вводят в обсадную колонну непосредственно перед закачиванием тампонажного раствора, чтобы предотвратить его смешивание с буровым раствором, а верхнюю пробку - после закачивания всего объема тампонажного раствора Центральный канал в нижней пробке перекрыт резиновой диафрагмой, которая разрывается при посадке на "стоп-кольцо" и открывает канал для продавливания цементного раствора.
