Буровые установки глубокого бурения

Основные упражнения, отработанные на тренажере: осуществление углубления скважины при заданных параметрах бурения.

14 СПБУ "Мурманская"

Основные характеристики СПБУ "Мурманская":

• установка создана на базе установки типа "Шельф";
• общее водоизмещение 14800 тонн;
• высота опор

  126 метров;

• глубина моря до 100 метров;
• вертолетная площадка;
• четыре якоря: два носовых по 10 тонн и два кормовых по 7 тонн;
• четыре шлюпки вместимостью по 42 человека по двум бортам;
• высота над уровнем моря 15 метров.

На установке имеются два комбинированных превентора на 700 атм., один из которых универсальный. За последний год произошла модернизация: был установлен верхний привод (TOP DRIVE) с наддувом воздухом, который намного эффективнее ротора. Может выполнять роль АКБ. Имеется манифольдная линия на 105 атм. рабочего давления. Также есть емкости для бурового раствора по 56 м3 и столько же запасных. Запас пресной воды по 100 и 300 тонн. Имеется опреснительная установка с производительностью 20 тонн в сутки. Модернизирован цементный отсек с емкостями для хранения сухого цемента, имеется три буровых насоса и два цементных агрегата. В процессе просмотра видеофильма мы наблюдали процесс отбора керна. Шла сборка керноприемного снаряда. После сборки спускали инструмент в скважину, произвели отбор керна, подняли керноприемный снаряд, разобрали его, подняли керноприемную трубу, спустили на керноприемный мост, отвернули кернорватель и приподняли трубу. Вынули керн из трубы.

ПРИГОТОВЛЕНИЕ БУРОВЫХ РАСТВОРОВ

В практике бурения скважин используются разнообразные технологические приемы для приготовления буровых раство­ров.

Наиболее простая технологическая схема (рис. 7.2) вклю­чает емкость для перемешивания компонентов бурового рас­твора 1, оснащенную механическими и гидравлическими пе-ремешивателями 9, гидроэжекторный смеситель 4, оснащен­ный загрузочной воронкой 5 и шиберным затвором 8, центробежный или поршневый насос 2

(обычно один из подпорных насосов) и манифольды.

С использованием этой схемы приготовление раствора осуществляется следующим образом. В емкость 1 заливаю расчетное количество дисперсионной среды (обычно 20-30 м3) и с помощью насоса 2 по нагнетательной линии с движкой 3 подают ее через гидроэжекторный смеситель 4 п замкнутому циклу. Мешок 6 с порошкообразным материа­лом транспортируется передвижным подъемником или транспортером на площадку емкости, откуда при помощи двух рабочих его подают на площадку 7 и вручную переме­щают к воронке 5. Ножи вспарывают мешок, и порошок высыпается в воронку, откуда с помощью гидровакуума по­дается в камеру гидроэжекторного смесителя, где и происхо­дит его смешивание с дисперсионной средой. Суспензия сли­вается в емкость, где она тщательно перемешивается механи­ческим или гидравлическим перемешивателем 9. Скорость подачи материала в камеру эжекторного смесителя регулиру­ют шиберной заслонкой 8, а величину вакуума в камере -сменными твердосплавными насадками.

Круговая циркуляция прекращается лишь тогда, когда смешано расчетное количество компонентов и основные технологические показатели свойств раствора близки к рас­четным. Если раствор приготавливают впрок, то его готовят порционно, а порции откачивают в другие емкости циркуля­ционной системы либо в специальные запасные.

Утяжеление бурового раствора порошкообразным бари­том и обработку порошкообразными химическими реаген­тами осуществляют аналогично после приготовления порции исходной коллоидной системы (например, водоглинистой).

Зарубежные фирмы обычно оборудуют гидроворонки аэ­рожелобом или вибратором для побуждения течения порош­ка и обеспечения более равномерной его подачи в зону сме­шения.

Основной недостаток описанной технологии — слабая ме­ханизация работ, неравномерная подача компонентов в зону смешения, слабый контроль за процессом. По описанной схеме максимальная скорость приготовления раствора не превышает 40 м3/ч.

В настоящее время в отечественной практике широко ис пользуют прогрессивную технологию приготовления буров растворов из порошкообразных материалов. Технология основывается на применении серийно выпускаемого оборудования: блока приготовления раствора (БПР), выносного гидроэжекторного смесителя, гидравлического диспергатора, ем­кости ЦС, механических и гидравлических перемешивателей, поршневого насоса.

Блок БПР предназначен для приготовления и утяжеления бурового раствора, а также хранения на буровой запаса по­рошкообразных материалов. Выпускается несколько типов БПР, отличающихся вместимостью бункеров для хранения материалов.

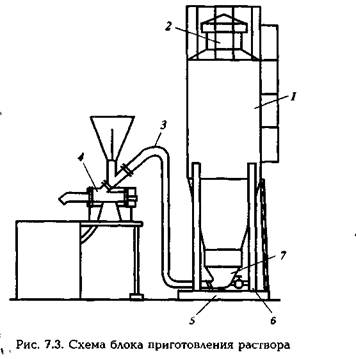

Наиболее широко применяется БПР, выпускаемый Хадыженским машзаводом. Он представляет собой (рис. 7.3) два Цельнометаллических бункера 1, которые оборудованы раз­грузочными пневматическими устройствами 7, резиноткане­выми гофрированными рукавами 3 и воздушными фильтрами <?• В комплект БПР входит выносной гидроэжекторный сме­ситель 4, который монтируется непосредственно на емкости ЦС и соединяется с бункером гофрированным рукавом.

ОЧИСТКА БУРОВОГО РАСТВОРА ОТ ГАЗА

Газирование бурового раствора препятствует ведению нормального процесса бурения. Во-первых, вследствие сни­жения эффективной гидравлической мощности уменьшается скорость бурения, особенно в мягких породах; во-вторых, возникают осыпи, обвалы и флюидопроявления в результа­те снижения эффективной плотности бурового раствора (а следовательно, и гидравлического давления на пласты); в-третьих, возникает опасность взрыва или отравления ядо­витыми пластовыми газами (например, сероводородом).

Попадающий в циркуляционный поток газ приводит к из­менению всех технологических свойств бурового раствора, а также режима промывки скважины. Кроме очевидного уменьшения плотности раствора изменяются также его рео­логические свойства — по мере газирования раствор стано­вится более вязким, как и всякая двухфазная система. Пу­зырьки газа препятствуют удалению шлама из раствора, по­этому оборудование для очистки от шлама работает неэф­фективно.

Кислые газы, такие как двуокись углерода, могут привести к понижению рН раствора и вызвать его флокуляцию.

Снижение гидравлической мощности вследствие присутст­вия в растворе газа отрицательно сказывается на всем про­цессе бурения. Оптимизированные программы бурения тре­буют, чтобы на долоте срабатывалось до 65 — 70 % гидравли­ческой мощности. Но снижение объемного коэффициента полезного действия насоса в результате газирования бурового раствора влечет за собой существенное уменьшение подачи насосов, так как

N~pQ,
