Основы геодезии

Содержание

Задание 1. Определить среднюю квадратическую ошибку угла, измеренного одним полным приемом при помощи теодолита Т-30, учитывая ошибку mо отсчета по микроскопу при двух наведениях t, визирования mv и за внецентренность теодолит mc и вех, если mc= mr=15//+i//, v=20х. Принять i равным номеру по журналу.

Задание 2. Оценить точность определения коэффициента

дальномера зрительной трубы С, если измерено горизонтальное расстояние от оси вращения трубы до рейки s±ms и определен отрезок l рейки между дальномерными нитями сетки с ошибкой ml. Ошибкой в определении слагаемого дальномера можно пренебречь. Принять s=147,83 м± i (см),ms=± 0,070 м ±(0,000 + i)(м) ;l=1.48м, ml=±0,0050м. Принять i равным номеру по журналу.

Задание 3. По результатам измерения угла найти вероятнейшее значение угла, средние квадратические ошибки одного измерения и арифметической средины, вероятную ошибку, среднюю ошибку, предельную. Изменить третью, пятую, десятую ошибку по правилу m ±0,i// (табл 1).

Таблица 1.

Задание 4. Уравновесить по способу косвенных измерений результаты нивелирования системы ходов (рис). Вычислить среднюю квадратическую ошибку нивелирования на 1 км хода и произвести оценку точности определения отметок узловых реперов и разности уравновешенных отметок НЕ-НС методом весовых коэффициентов по Ганзену. Исходные отметки изменить по правилу Н±0.00(i/3)м.

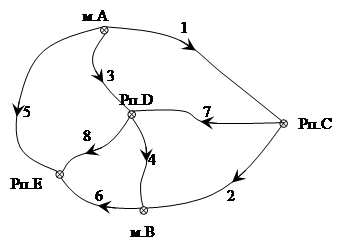

Рис. Схема нивелирных ходов

Задача 1

Определить среднюю квадратическую ошибку угла, измеренного одним полным приемом при помощи теодолита Т-30, учитывая ошибку mо отсчета по микроскопу при двух наведениях t, визирования mv и за внецентренность теодолит mc и вес, если mc= mr=20//, v=20х.

Решение:

Найдем ошибки от отдельных источников ошибок. Средняя квадратическая ошибка среднего из отсчетов по двум верньерам

.

Средняя квадратическая ошибка визирования трубой теодолита

.

Суммарная ошибка измеренного одним полуприемом направления найдется по формуле

,

И .

Угол есть разность двух направлений, следовательно,

,

Для среднего значения угла, полученного из двух полуприемов,

.

Задача 2

Оценить точность определения коэффициента дальномера зрительной трубы С, если измерено горизонтальное расстояние от оси вращения трубы до рейки s±ms и определен отрезок l рейки между дальномерными нитями сетки с ошибкой ml. Ошибкой в определении слагаемого дальномера можно пренебречь. Принять s=147,88 м, ms=± 0,075 м; l=1.48м, ml=±0,0050м.

Решение

Логарифмируя функцию , получаем

Коэффициент дальномера С будет получен с некоторой ошибкой, вследствии ошибок измерений величин s и l. Эти ошибки вызовут соответствующие ошибки в логарифмах величин s, l, и С, которые обозначим mlgs, mlgl, и mlgC.

.

Значение mlgs, и mlgl найдем по табличным разностям логарифмов

Табличная разность равна 3.

При изменении s на 0,01 м логарифм s изменяется на 3 единицы последнего знака. При изменении же s на величину логарифм s изменится на величину, приблизительно в 8 раз большую, то есть единицам 5-го знака логарифма
