Состав буровой установки

Буровая установка включает следующие элементы: основной двигатель (главный привод), буровая вышка, подвышечное основание (фундамент), оборудование для спуско-подъемных операций (СПО), буровые насосы, противовыбросовое оборудование (превенторы).

ОСНОВНОЙ ДВИГАТЕЛЬ ПРИВОДА БУРОВОЙ УСТАНОВКИ

В современных буровых установках в качестве основных энергоприводов ис

пользуют двигатели внутреннего сгорания. Дизельное топливо — основное и легкодоступное сырье. На не­которых буровых установках применяют двигатели, работаю­щие на природном газе.

Число и габариты главных двигателей зависят от назначения и характеристик буровой установки. В буровых установках для неглубокого бурения (менее 1524 м) используют два двига­теля мощностью 373—746 кВт. Для глубокого бурения при­меняют мощные буровые установки, которые снабжены тремя-четырьмя двигателями, способными развивать мощность 2237 кВт.

Энергия к различным механизмам буровой установки пере­дается механическим или электрическим путем. При механиче­ской передаче энергия от каждого двигателя пере­дается в общий узел, называемый трансмиссией.

Трансмиссия передает энергию лебедке и ротору через втулочно-роликовую цепь и цепные колеса. При механической передаче энергии к буровым насосам применяют большие при­водные ремни. При электрической передаче энергии дизельные двигатели устанавливают на некотором расстоянии от буровой установки и используют для приведения в действие мощных энергогенераторов.

Генераторы вырабатывают электрический ток, который пере­дается по проводам к электродвигателям, соединенным непо­средственно с лебедкой, ротором и буровым насосом.

Основное преимущество дизельно-электрической системы со­стоит в том, что она исключает силовую трансмиссию. Кроме того, с применением дизельно-электрической системы шум дви­гателей удален от места работы буровой бригады.

БУРОВАЯ ВЫШКА И ПОДВЫШЕННОЕ ОСНОВАНИЕ

Буровая вышка.—достаточно высокая и прочная конструкция, обеспечивающая спуск и подъем обору­дования в скважину. Кроме того, вышка имеет рабочее место — полати для верхового рабочего во время спуско-подъемных операций.

Подвышечное основание служит опорой для буровой вы­шки, лебедки и бурильной колонны.

ОБОРУДОВАНИЕ ДЛЯ СПУСКО-ПОДЪЕМНЫХ ОПЕРАЦИИ

Спуско-подъемное оборудование состоит из лебедки, тале­вой системы и талевого каната. Лебедка — основной механизм буровой установки, позволя­ющий поднимать тяжелые грузы и опускать их с помощью проволочного каната, намотанного на* барабан. Кроме того, с ее помощью бурильщик, используя катушки, свинчивает или развинчивает бурильные трубы и другие соединения.

Талевая система включает два блока: кронблок и тале­вый блок. Кронблок — это неподвижный блок, находящийся в верхней части вышки. Талевый блок пере­мещается вверх и вниз по вышке во время свинчивания-развин­чивания труб. Каждый блок имеет ряд шкивов, через которые проходит талевый канат. Один конец талевого каната, выходя­щий из кронблока, прикреплен под подвышечным основанием к специальному механизму крепления (мертвый конец), дру­гой— намотан на барабан лебедки.

Использование каната длиной в несколько раз больше, чем одна струна, дает выигрыш в грузоподъемности.

После нескольких спуско-подъемных операций талевый ка­нат перетягивают, т. е. его снимают, отсекают около Эми по­дают в работу новую часть. Таким образом, одна и та же часть каната не остается в интервалах высоких напряжений.

Талевый канат представляет собой мощный проволочный трос, используемый при бурении и заканчивании скважины для подъема или спуска бурового оборудования массой несколько десятков тонн.

ОБОРУДОВАНИЕ ДЛЯ РОТОРНОГО БУРЕНИЯ

Оборудование для роторного бурения включает ротор и ро­торные вкладыши ротора, ведущую трубу и вкладыш (зажим) под трубу (рис. 1.3), вертлюг и бурильную колонну.

Рис 13 Ротор (а), роторные вкла­дыши (б), вкладыши для ведущей трубы (в)

Рис 1.4. Клинья для бурильных (а), обсадных (в) труб и УБТ (б)

Основная функция ротора состоит в передаче вращатель­ного движения через подшипники ведущей и бурильным тру­бам, а также долоту. Вращение долота необходимо для разру­шения породы и бурения скважины. Вкладыши, кроме передачи вращения ведущей трубе, служат посадочным гнездом для клиньев.

Роторные клинья (рис. 1.4)—это специальные устройства, с закрепленными на внутренней поверхности зубчатыми эле­ментами. Они необходимы для захвата бурильной колонны, подвешенной в скважине во время свинчивания или развинчи­вания замков бурильных труб или УБТ.

Мощность, требуемая для вращения ротора, передается от основных приводных двигателей через цепную передачу транс­миссии. Мощность может быть также передана непосредственно через вал, соединенный с двигателем — при­водом ротора.

Ведущая труба имеет шестиугольную или квадратную форму. Ее основная функция заключается в передаче движения бурильной колонне, когда вкладыши ведущей трубы соединены с вкладышами ротора. Ведущая труба служит также каналом для подачи бурового раствора по бурильным трубам к долоту. Во время спуско-подъемных операций ведущая труба нахо­дится в боковом отверстии меньшего диаметра (шурфе), про­буренном специально для этой цели.

Рис. 1 5. Вертлюг

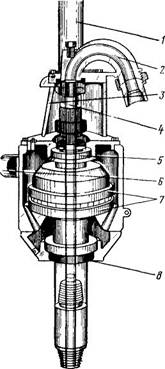

Вертлюг (рис. 1.5) устанавли­вают над ведущей трубой. Его ос­новная функция — исключить пере­дачу вращательного движения от ведущей трубы или бурильной ко­лонны к талевому канату. Это осу­ществляется вращением нижней части вертлюга на мощных ролико­вых подшипниках. Поскольку верт­люг должен выдержать вес всей бурильной колонны, он должен быть очень прочным и иметь те же номинальные характеристики, что и талевый блок.

Вертлюг снабжен штропом, ко­торый устанавливают на крюке на нижнем конце талевого блока.

Штроп 1 изготовлен из термообработанной стали повышенной износостойкости. Отвод штропа 2 изготовлен из термообработанного стального сплава повышенной из­носостойкости и прочности (от дей­ствия высокого давления раствора). Крышка 3 служит опорой отвода. Основной элемент вертлюга — пла­вающая сменная самоустанавлива­ющаяся труба 4, которая соединя­ется со стволом вертлюга, имеет

внизу уплотнительные кольца и изготовлена из цементируемой стали.

Верхний ряд конических роликов 5 (подшипник) восприни­мает действие осевых нагрузок (направленных вверх) и исклю­чает радиальные колебания. Кронштейны с амортизаторами 6 увеличивают рабочее пространство в буровой вышке. Основной нижний 7 и верхний 5 подшипники обеспечивают соосность вра­щающихся и неподвижных деталей вертлюга. Все вращаю­щиеся детали вертлюга находятся в масле, утечку которого предупреждает удлиненное внутреннее кольцо 8 нижнего ра­диального подшипника.
