Слоистость осадочных пород — фактор, способствующий ес­тественному искривлению скважины.

В однородных с горизонтальной слоистостью пластах долото разрушает породу равномерно, и, следовательно, скважина будет вертикальной.

В наклонно залегающих пластах долото разрушает по­роду неравномерно, что приводит к смещению долота в боко­вом направлении и, следовательно, к искривлению скважины. Из

практики известно, что направление долота зависит от угла падения пласта. Если угол падения пласта меньше 45°, то скважину, как правило, бурят вверх по восстанию пласта (рис. 8.3). Если угол падения больше 45°, то скважину, обычно бурят вниз по падению пласта. Опыт показывает, что угол отклонения оси скважины меньше угла падения пластов.

Кроме наклона пластов, другими важными геологическими факторами, способствующими искривлению скважин, являются сбросообразование, наличие трещин и разрывов и степень бу-римости.

Эти факторы в совокупности определяют влияние геологи­ческих условий на отклонение скважин от вертикали.

Степени искривления оси скважины подразделяют на незна­чительную, среднюю и высокую. При незначительном искрив­лении происходит небольшое отклонение скважины от верти­кали или наблюдается полное его отсутствие (бурение в твер­дых и изотропных породах). Средняя и высокая степени искрив­ления скважины связаны соответственно с бурением в мягких и средней твердости породах. В таких породах особенно зна­чительно влияние угла падения пластов, образования трещин и изменения прочности пород.

Приведенная классификация пород по степени их влияния на отклонение скважин может быть использована для выбора оптимальной компоновки нижней части бурильной колонны с целью сохранения или изменения отклоненного ствола сква­жины.

НАПРАВЛЕННОЕ БУРЕНИЕ

Наклонной можно считать такую скважину, ствол которой намеренно отклоняют от вертикали с целью достижения опре­деленных зоны или интервалов.

ОСНОВАНИЯ ДЛЯ ПРОВЕДЕНИЯ НАПРАВЛЕННОГО БУРЕНИЯ

Существуют ситуации, в которых бурение скважин, откло­ненных от вертикали, представляет собой практический способ достижения нужной продуктивной зоны. Ниже приводится об­зор этих ситуаций (рис. 8.8).

1. Разработка морских месторождений. Разработка всего морского месторождения может быть осуществлена бурением требуемого числа скважин с одной платформы (на глубоковод­ном участке) или с искусственного острова — на мелководье (рис. 8.8, а). Эти скважины необходимо отклонять от вертикали под разными углами, чтобы достигнуть границ месторождения.

2. Бурение в плоскости сброса. Скважины, пробуренные в плоскости сброса, являются неустойчивыми вследствие пере­мещения пластов и срезающего действия на обсадную колонну. Скважина, направление которой! пересекает плоскость сброса или параллельно ей, не имеет таких осложнений (рис. 8.8, б).

3. Бурение в недоступных районах. Когда коллектор нахо­дится под горой или под плотно заселенным районом, наклон­ное бурение — единственный способ при разработке нефтяного месторождения (рис. 8.8, в).

4. Зарезка нового ствола в скважине. В некоторых случаях часть бурильной колонны остается в скважине, например, при прихвате труб. Если эти металлические предметы нельзя из­влечь, то бурение можно продолжить, изменив направление оси ствола скважины от места над оставшимся металлом. Эта опе­рация называется зарезкой нового ствола и предполагает от­клонение скважины от ее первоначального направления (рис. 8.8, г).

5. Бурение в соляные купола. Когда нефтяной коллектор находится под соляным куполом, то, как показывает практиче­ский опыт, необходимо бурить направленную скважину (рис. 8.8, д). Обсадные колонны, спущенные в зону соляных ку­полов, подвергаются смятию в результате действия бокового давления, возникающего при оползании солей. Отклонение сква­жины необходимо проектировать так, чтобы избежать соляной купол, поэтому ствол отклоняют непосредственно над нефте­носной зоной.

6. Разгрузочные скважины. Наклонная скважина может быть пробурена для пересечения и тушения фонтанирующей скважины, чтобы закачать буровой раствор с высокой плот­ностью.

7. Бурение разведочных скважин. Наклонные разведочные скважины проводят на площадях, содержащих перспективные углеводородные структуры. Статистика разведочных работ по­казывает, что одна скважина из девяти — продуктивная. Если скважина, пробуренная первоначально, оказывается непродуктивной, то намного дешевле пробурить наклонную скважину из существующей. При этом методе достигается значительная эко­номия первоначальной стоимости бурения, затрат на установку кондуктора и промежуточной колонны. Этот метод аналогичен зарезке нового ствола в скважине.

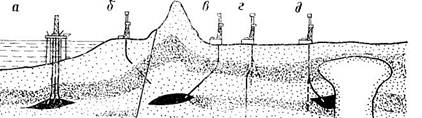

Рис. 8.8. Варианты бурения направленных скважин.

.

ГЕОМЕТРИЯ НАКЛОННОЙ СКВАЖИНЫ

Чтобы достигнуть намеченной глубины, наклонную скважину бурят с поверхности по кратчайшей траектории. Вследствие из­менения литологических свойств траектория скважины редко проходит в одной плоскости: при бурении непрерывно изменя­ются угол наклона и направление ствола. Таким образом, на­клонную скважину необходимо рассматривать в трех измере­ниях и в каждом положении определять угол наклона и направ­ление ствола скважины.

На рис. 8.9, а представлена наклонная скважина в трех из­мерениях и показаны вертикальная и горизонтальная проекции ствола. Наклонная скважина характеризуется следующими па­раметрами (рис. 8.9, б, в).

1. Угол искривления — это угол между вертикалью и каса­тельной к траектории скважины в любой точке.

2. Азимут искривления — это угол, измеренный в горизон­тальной плоскости между направлением на север и точкой, ле­жащей на траектории скважины. Таким образом, точка с ази­мутом 50° означает, что направление искривления скважины в этой точке — 50° от севера.

Известно два северных направления: географический север находится на северном полюсе, магнитный север определяет се­верное направление магнитного поля Земли. На практике маг­нитный север находят по магнитному компасу. Два этих север­ных направления земли редко совпадают, поэтому для установ­ления истинного географического севера используют поправку к значению магнитного севера, которая определяется как маг­нитное склонение.

3. Вертикальная глубина — это истинная глубина скважины по вертикали от поверхности до намеченной зоны.

4. Горизонтальное смещение — это расстояние по горизон­тали до намеченной зоны от контрольной точки подвышечного основания.

Горизонтальное смещение и азимут намеченной зоны в лю­бой точке траектории ствола скважины можно использовать для определения координат смещения на север и восток.

5. Резкое искривление ствола скважины определяется как изменение угла между двумя точками на траектории скважины и является результатом изменения наклона, направления или того и другого. Резкое искривление ствола скважины на протя­жении какого-то интервала (например, 30 м) называется ин­тенсивностью искривления ствола скважины.
