Безопасность жизнедеятельности в сельскохозяйственном производстве

11. Для приведения в действие передвижных огнетушителей ОУ-25 и ОУ-80 (см. рис. 8 и 9) необходимо:

подкатить тележку к месту пожара и установить их в рабочее положение (вертикально для ОУ-25 и наклонно для ОУ-80);

размотать шланг и открыть запорно-пусковое устройство;

держа раструб за специальную изолированную ручку, направить снежную массу на очаг пожара.

12. Не допускается рас

полагать огнетушители ОУ вблизи отопительных приборов, где температура может быть более 50°С, следует избегать прямого попадания солнечных лучей на баллоны.

13. Углекислотные огнетушители с запорно-пусковым устройством рычажного типа УН-52 (рис. 10) следует проверять не реже одного раза в год, а с вентильным запором — один раз в квартал путем взвешивания.

Из полученной массы вычитается масса пустого баллона с запорным устройством, которая указывается в паспорте огнетушителя и выбита на его корпусе.

Утечка заряда из баллона не должна быть более 5% исходного количества в год.

14. Хладоновые огнетушители (рис.11) и их разновидности: бромхладоновые (ОБХ), углекислотно-бромэтиловые (ОУБ);

аэрозольные хладоновые (ОХ, ОАХ) и другие — предназначены для тушения загораний горючих жидкостей и тушения электроустановок, находящихся под напряжением до 0,4 кВ.

Рис. 10. Запорно-пусковое устройство рычажного типа УН-52:

1 — рычаг; 2 — пружина; 3 — прокладка; 4 — седло клапана; 5 — гайка; 6 — хвостовик; 7 — манжета; 8 — шток клапана; 9 — ось рычага; 10 — пломба

Запрещается применять эти огнетушители для тушения щелочных металлов.

15. Хладоновые огнетушители по эффективности тушения превосходят углекислотные огнетушители, т.е. для тушения требуется меньше огнетушащего состава огнетушителя по массе и объему.

Заряд этих огнетушителей токсичен, поэтому тушить загорание в закрытых помещениях объемом менее 50 м3 следует через дверные проемы или вентиляционные отверстия. После тушения загорания помещение следует тщательно проветрить.

Из-за небольших габаритных размеров эти огнетушители используются для тушения загораний автотранспорта, судов и других транспортных механизмов.

16. Для приведения в действие хладоновых огнетушителей или их разновидностей следует поднести их за ручку к очагу пожара и, нажимая на кнопку или рычаг запорно-пускового устройства, вскрыть предохранительную мембрану и направить струю на пламя.

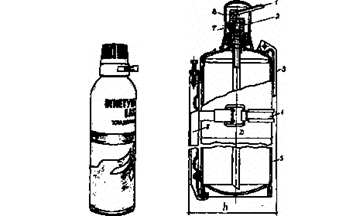

Рис. 11. Хладоновый огнетушитель ОУБ-3А (ОУБ-7А):

1 — пусковой рычаг; 2 — запорная головка; 3 — рукоятка; 4 — крепление; 5 — баллон; 6 — кронштейн; 7 — распыливающее устройство; 8 — предохранительный колпак

17. Испытание и освидетельствование газовых огнетушителей следует осуществлять в соответствии с паспортами заводовизготовителей и действующими Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением.

5. Порошковые огнетушители

1. Порошковые огнетушители (ОП) предназначены для тушения пожаров твердых, жидких и газообразных веществ (в зависимости от марки используемого огнетушащего порошка), а также электроустановок, находящихся под напряжением до 1 кВ (1000 В).

Рис. 12. Общий вид ручного порошкового огнетушителя ОП-5:

1 — пистолет; 2 — рычаг; 3 — рукав; 4 — пломба; 5 — сифонная труба; 6 — баллончик; 7 — игла; 8 — корпус; 9 — чека

Ручные порошковые огнетушители (рис.12) выпускаются с массами заряда 1; 2; 5 и 10 кг, передвижные (рис. 13) — 50 и 100 кг, стационарные автоматические огнетушители (рис.14) — 50 и 100 кг.

Рис. 13. Общий вид передвижного порошкового огнетушителя ОП-100: 1 — корпус для порошка; 2 — баллон для рабочего газа; 3 — шланг; 4 — выпускной клапан с насадкой; 5 — регулятор давления; 6-8 — трубопроводы; 9 — предохранительный клапан; 10 — манометр; 11 — запорная головка

2. Для приведения в действие ручных порошковых огнетушителей ОП-2, ОП-5 (см. рис. 12) и ОП-10 необходимо поднести огнетушитель к очагу пожара, выдернуть клин или чеку 9, нажать на рычаг 2 и направить струю порошка в огонь. Для прекращения подачи струи порошка достаточно опустить рычаг.

Допускается многократное пользование и прерывистое действие.

В рабочем положении огнетушитель следует держать строго вертикально, не переворачивая его.

3. Передвижные огнетушители ОП-50 и ОП-100 (см. рис. 13) имеют транспортную тележку, рабочий и пусковой баллоны, а также шланг подачи порошка в зону пожара.

Для приведения огнетушителя в действие необходимо выполнить следующее:

подкатить огнетушитель без резкого опрокидывания на расстояние 5-10 м к очагу пожара и установить строго в вертикальном положении;

снять и проложить без перегибов и скручиваний шланг подачи порошка;

сорвать пломбу и повернуть рычаг запорной головки до отказа;

открыв выпускной клапан, направить струю порошка в зону пожара зигзагообразными движениями для достижения большего охвата пламени порошковым облаком.

Допускается многократное открытие и закрытие выпускного клапана при тушении пожара.

После окончания тушения давление в огнетушителе должно быть снижено за счет открытия выпускного клапана.

4. Запрещается разбирать огнетушитель, находящийся под давлением, для снижения давления.

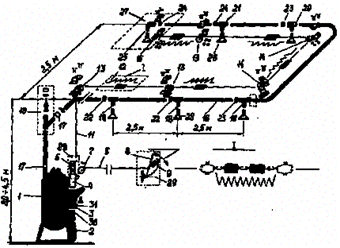

Рис. 14. Схема устройства стационарного автоматического огнетушителя ОПА: 1 — корпус огнетушителя; 2 — баллон для сжатого газа; 3 — направляющая труба для груза; 4 — пусковой груз; 5 — пусковой многозвенник; 6 — тросовая система ручного пуска; 7, 13 и 14 — направляющие ролики; 8 — рукоятка ручного пуска; 9 — предохранительная чека; 10 — пороговый клапан; 11 — тросовая система автоматического пуска; 12 —легкоплавкий и легковыжигаемый замки; 15 — кронштейн; 16 — распределительная сеть; 17 — соединительная муфта; 18-21 — тройники; 22-24 — контргайки; 25 — угольник; 26 — распылитель; 27 — диктующий участок трубопровода; 28 — узел автоматического пуска; 29 — узел ручного пуска; 30 — запорно-пусковое устройство; 31 — чека блокировки пускового груза

5. Автоматические порошковые огнетушители ОПА-50 и ОПА-100 (см. рис. 14) используются для защиты технологических установок или небольших помещений. Конструкция огнетушителей позволяет использовать их в качестве автоматических установок пожаротушения модульного типа (рис. 15). Номинальная длина распределительной сети составляет 24 м, а число распылителей не более шести.

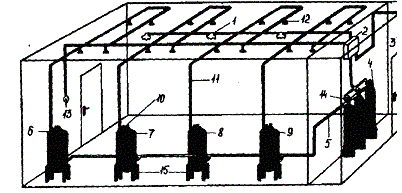

Рис. 15. Принципиальная схема монтажа УПМ на базе oгнетушителя ОПА-100 модульного типа с централизованным источником рабочего газа:

1 — пожарный извещатель; 2 — установка автоматической пожарной сигнализации;n3 — устройство звуковой сигнализации; 4 — баллон с рабочим газом; 5 — коллектор; 6-9 — огнетушители ОПА-100 модульного типа; 10 — предохранительный клапан; 11 —распределительная сеть; 12 — распылители; 13 — кнопка ручного пуска; 14 — запорно-пусковое устройство; 15 — подставка огнетушителя
