Разработка модели предприятия тепличного хозяйства, используя методологии проектирования IDEF0, DFD и IDEF3

Источники информации (внешние сущности) порождают информационные потоки (потоки данных), переносящие информацию к подсистемам или процессам. Те в свою очередь преобразуют информацию и порождают новые потоки, которые переносят информацию к другим процессам или подсистемам, накопителям данных или внешним сущностям - потребителям информации. Таким образом, основными компонентами диаграмм потоков д

анных являются:

Ø внешние сущности;

Ø системы/подсистемы;

Ø процессы;

Ø накопители данных;

Ø потоки данных.

4.3 Принцип построения модели IDEF3

IDEF3 может быть также использован как метод создания процессов. IDEF3 дополняет IDEFO и содержит все необходимое для построения моделей, которые в дальнейшем могут быть использованы для имитационного анализа.

Каждая работа в IDEF3 описывает какой-либо сценарий бизнес-процесса и может являться составляющей другой работы. Поскольку сценарий описывает цель и рамки модели, важно, чтобы работы именовались отглагольным существительным, обозначающим процесс действия, или фразой, содержащей такое существительное.

Точка зрения на модель должна быть задокументирована. Обычно это точка зрения человека, ответственного за работу в целом. Также необходимо задокументировать цель модели – те вопросы, на которые призвана ответить модель.

Перекрестки (Junction). Окончание одной работы может служить сигналом к началу нескольких работ или же одна работа для своего запуска может ожидать окончания нескольких работ. Перекрестки используются для отображения логики взаимодействия стрелок при слиянии и разветвлении или для отображения множества событий, которые могут или должны быть завершены перед началом следующей работы. Типы перекрёстков представлены в табл.:

Типы перекрестков

Все перекрестки на диаграмме нумеруются, каждый номер имеет префикс J. Можно редактировать свойства перекрестка при помощи диалога Definition Editor. В отличие от IDEFO и DFD в IDEF3 стрелки могут сливаться и разветвляться только через перекрестки.

Объект ссылки. Объект ссылки в IDEF3 выражает некую идею, концепцию или данные, которые нельзя связать со стрелкой, перекрестком или работой. Для внесения объекта ссылки служит кнопка |R| – (добавить в диаграмму объект ссылки - Referent) в палитре инструментов. Объект ссылки изображается в виде прямоугольника, похожего на прямоугольник работы. Имя объекта ссылки задается в диалоге Referent (пункт всплывающего меню Name Editor), в качестве имени можно использовать имя какой-либо стрелки с других диаграмм или имя сущности из модели данных. Объекты ссылки должны быть связаны с единицами работ или перекрестками пунктирными линиями. Официальная спецификация IDEF3 различает три стиля объектов ссылок – безусловные (unconditional), синхронные (synchronous) и асинхронные (asynchronous). BPwin поддерживает только безусловные объекты ссылок. Синхронные и асинхронные объекты ссылок, используемые в диаграммах переходов состояний объектов, не поддерживаются.

5. Моделирование

5.1 Модель тепличного хозяйства

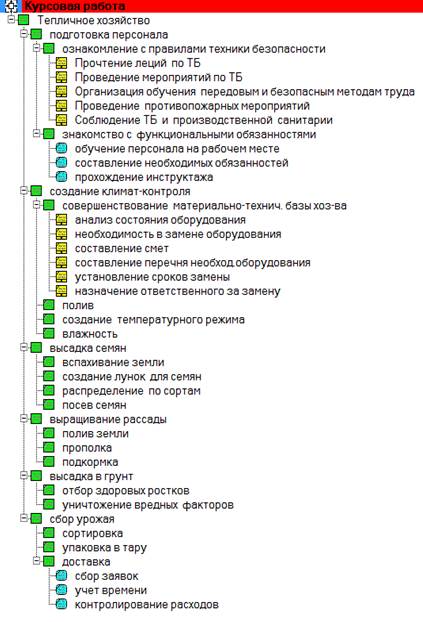

Навигатор модели – ModelExplorer

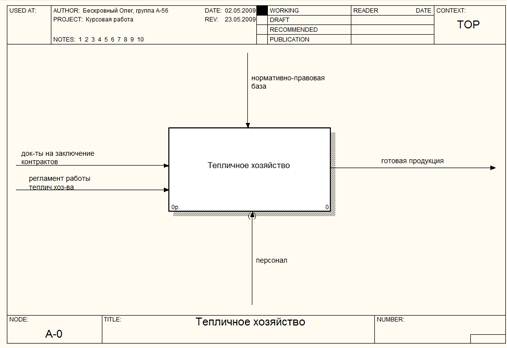

Контекстная диаграмма:

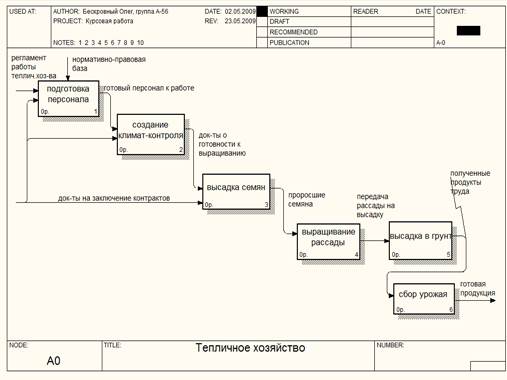

Диаграмма декомпозиции А0:

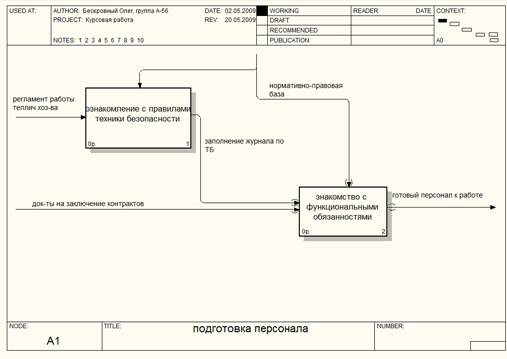

Диаграмма декомпозиции А1:

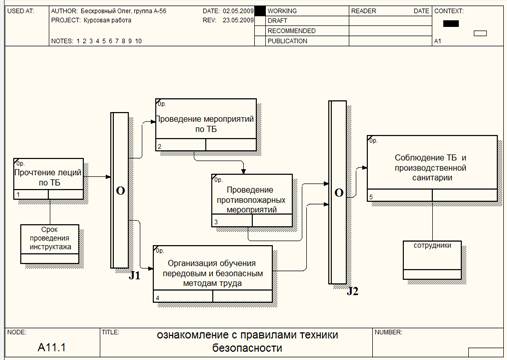

Диаграмма IDEF3 A11.1:

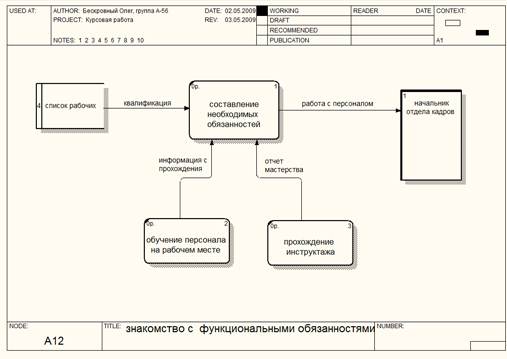

Диаграмма потоков данных А12:

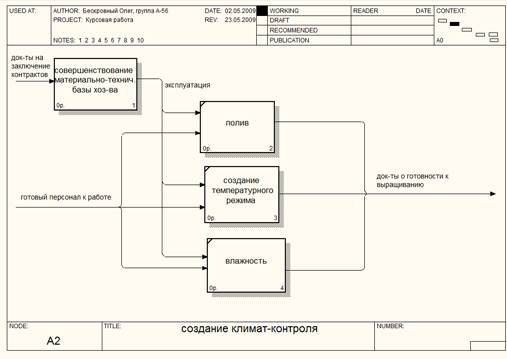

Диаграмма декомпозиции А2:

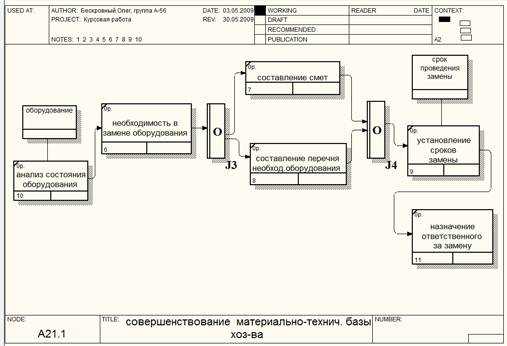

Диаграмма IDEF3 A21.1:

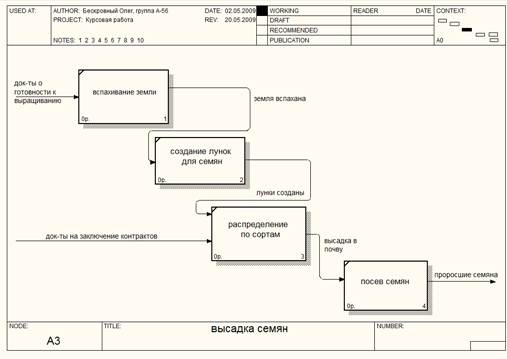

Диаграмма декомпозиции А3:

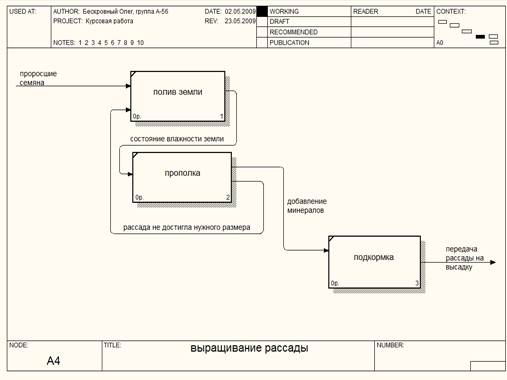

Диаграмма декомпозиции А4:

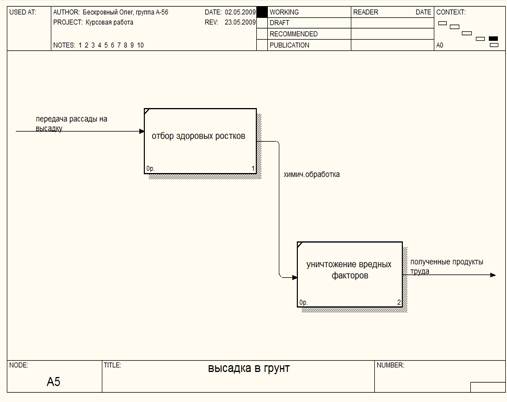

Диаграмма декомпозиции А5:

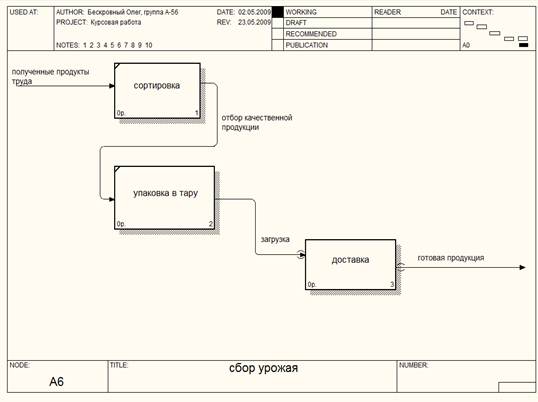

Диаграмма декомпозиции А6:

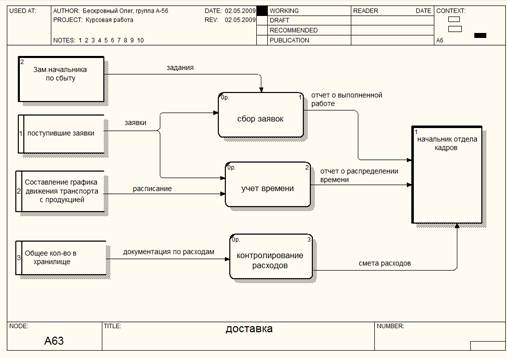

Диаграмма потоков данных А63:

5.2 Математическая модель

Для более подробного описания работы тепличного хозяйства необходимо составить математическую модель для продукта деятельности предприятия.

Данная математическая модель будет описывать расчет цены за единицу товара в разных условиях.

e - себестоимость единицы товара, определяется производителем, в нее входят все издержки связанные с производством единицы товара, основную часть этой цифры составляет цена закупки семян ;
