Мостовой усилитель мощности звуковой частоты

Содержание

Введение

1. Цель работы

2. Техническое задание

3. Принцип работы схемы мостового УМЗЧ

4. Подготовка загрузочного файла

4.1 Составление описания модели схемы

4.2 Выбор проектных процедур анализа

4.2.1 Карта опций.

4.2.2 Карта установки шины печати.

4.2.3 Карта установки температуры.

4.2.4 Карта вычисления чувствительности на постоян

ном токе.

4.2.5 Расчет коэффициента передачи в режиме малого сигнала.

4.2.6 Расчет спектральной плотности внутреннего шума.

4.2.7 Переходный анализ.

4.2.8 Анализ Фурье-гармоник.

4.2.9 Анализ на переменном токе.

4.2.10 Печать результатов.

4.2.11 Метод Монте-Карло.

4.2.12 Карта подготовки данных для PROBE.

4.3 Составление загрузочного файла

5. Отладка модели схемы

6. Анализ результатов машинных расчетов

6.1 Влияние температурв на работу схемы

6.2 Спектральная плотность внутреннего шума

6.3 Переходная характеристика усилителя

6.4 Анализ Фурье-гармоник

6.5 Амплитудно-частотная характеристика

6.6 Анализ Монте-Карло

6.7 Определение чувствительности схемы

Заключение

Библиографический список

Приложение 1

Приложение 2

Введение

Усилитель мощности звуковой частоты (УМЗЧ) предназначен для передачи сигнала от источника возбуждения в нагрузку с одновременным усилением сигнала по мощности. УМЗЧ можно рассматривать и как генератор, в котором энергия источника питания преобразуется в энергию переменного сигнала под воздействием входного напряжения определенной амплитуды. Поэтому УМЗЧ также называют генераторами с внешним возбуждением.

УМЗЧ в общем случае характеризуются параметрами:

· Pвых – выходная мощность;

· К – коэффициент усиления;

· КПД – коэффициент полезного действия;

· DF – диапазон рабочих частот;

· АЧХ – амплитудно-частотная характеристика;

· N – уровень нелинейных искажений;

· Ш – уровень собственных шумов.

В данной работе исследуется мостовой УМЗЧ, характерными особенностями которого являются:

· максимальное использование напряжения источника питания;

· большая выходная мощность, относительно других простых УМЗЧ;

· высокая устойчивость схемы;

· широкая полоса воспроизводимых частот в режиме номинальной мощности;

· сравнительно низкий коэффициент гармоник.

1. Цель работы

Курсовая работа предоставляет студенту следующие основные возможности:

· научиться анализировать техническое задание (ТЗ) на проектирование радиоэлектронных схем (РЭС);

· получить навыки поиска научно-технической литературы и работы с ней, правильного составления и оформления технической документации;

· усвоить основные понятия и термины, относящиеся к автоматизированному проектированию РЭС;

· познакомиться с основными проектными процедурами анализа схемотехнического этапа проектирования РЭА;

· познакомиться с современным пакетом прикладных программ Pspice схемотехнического проектирования;

· научиться ставить и выполнять задачи схемотехнического проектирования;

· закрепить и углубить знания методов расчета РЭС и элементной базы РЭА.

2. Техническое задание

· Спроектировать мостовой УМЗЧ, используя данные из журнала Радио №1/1992

· Технические требования к УМЗЧ:

Номинальное входное напряжение 0.35 В

Номинальная (максимальная) выходная мощность при

сопротивлении нагрузки 4 Ом 16 (20) Вт

Номинальный диапазон частот 40…20000 Гц

Скорость нарастания выходного напряжения 25 В/мкс

Коэффициент гармоник при номинальной мощности на

частоте :

20 кГц 0.35%

10 кГц 0.32%

1 кГц 0.32%

· Принципиальная электрическая схема мостового УМЗЧ

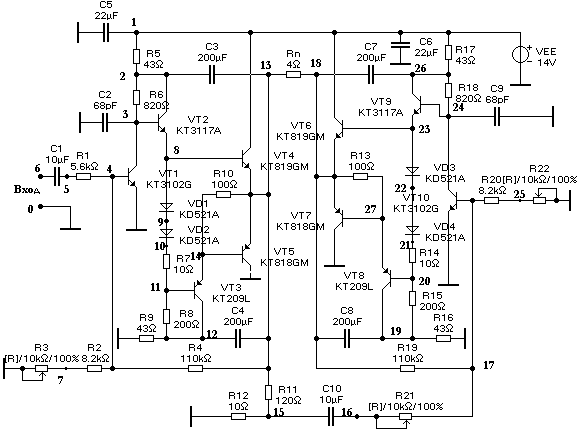

Рис.1.Принципиальная электрическая схема мостового УМЗЧ.

3. Принцип работы схемы мостового УМЗЧ

УМЗЧ состоит из двух усилителей. Рассмотрим один из них выполненный на базе усилителя мощности. Транзистор VT1 работает в каскаде усиления напряжения, а остальные VT2-VT5 (все с малыми напряжениями насыщения Uнас) образуют составной эмиттерный повторитель усиления мощности, работающий в режиме АВ (ток покоя 20…30 мА).

ДиодыVD1 и VD2 улучшают термостабильность тока покоя. Транзистор VT3 обеспечивает необходимую раскачку транзистора VT5.С целью максимального использования напряжения источника питания в усилитель введены две цепи положительной обратной связи (ПОС) по напряжению. При положительной полуволне усиливаемого сигнала работает цепь R5R6C3,а при отрицательной R8R9C4.

Отличительная особенность такой обратной связи – введение ее в цепь коллекторов транзисторов VT2,VT3,что приводит к увеличению амплитуды сигнала на выходе усилителя до максимально возможной.

С целью уменьшения нелинейных искажений, обусловленных несимметричностью плечоконечного каскада и действием ПОС, усилитель охвачен общей отрицательной обратной связью (ООС) по напряжению через цепь R1 – R4C1.Параметры этой цепи подобраны таким образом, чтобы, с одной стороны, обеспечить стабильность режима работы усилителя по постоянному току (за счет действия гальванической обратной связи через резистор R4),а с другой – получить необходимый коэффициент усиления всего усилителя (R1,R4).Глубина ООС по переменному напряжению – около 28 дБ. Конденсаторы С2 и С4 обеспечивают необходимую устойчивость всего усилителя.

Поскольку описываемый базовый усилитель инвертирующий, то с целью упрощения схемы сигнал на второй усилитель поступает с выхода первого через делитель напряжения R10R11.

4. Подготовка загрузочного файла

4.1 Составление описания модели схемы

На данном этапе был изучен входной язык Pspace, команды выполнения проектных процедур, вспомогательные и сервисные средства, встроенные модели компонентов РЭС.

В исходной схеме проставляются узлы, которые являются основой описания схемы. Элементы схемы описываются с помощью , узлов к которым они подключены и номинальными значениями. Причем резисторы и конденсаторы описываются непосредственно, а для диодов и транзисторов необходимы их модели, которые находятся в электронных библиотеках.

4.2 Выбор проектных процедур анализа

4.2.1 Карта опций

OPTIONS ACCT NOECHO NOPAGE RELTOL=0.0001

ACCT - обеспечивает в выходном файле статические сведения о моделируемой схеме и информацию об использованных вычислительных ресурсах – процессорным временем для выполнения различных процедур анализа;

NOECHO – запрещает печатание входного файла в выходном;

NOPAGE – запрещает нумерацию страниц, печатание титульной строки и заголовка для каждого вида анализа в выходном файле;

RELTOL – устанавливает относительную погрешность напряжения и тока.

4.2.2 Карта установки шины печати
