Водоснабжение здания
Исходные данные
Этажность здания 13 эт.
Норма водопотребления 400л/с
Высота этажа 2,8м
Толщина перекрытия 0,3м
Высота подвала 2,5м
Отметка поверхности земли участка застройки 29м
Отметка поверхности земли у водопроводного колодца 28,3м
Диаметр городского водопровода 300мм
Гарантированный напор городской водопроводной сети 45м
Гаран
тированный напор городской тепловой сети 60м
Отметка лотка в колодце городской канализации 26,9м
Диаметр городской канализационной системы 500мм
Глубина промерзания грунта 2,5м
Расстояние l1 7м
Расстояние l2 10м
Введение.
В данной курсовой работе запроектированы и рассчитаны системы холодного и горячего водоснабжения тринадцатиэтажного здания, а также система канализации. Системы подачи воды питаются от городских сетей, внутренняя канализация отводится в городскую водоотводящую сеть. Системы водоснабжения запроектированы для выполнения из стальных труб, канализация - из труб ПВХ. Все коллекторы и магистральные трубопроводы, водопроводный ввод, а также водомер располагаются в подвале
1. Расчет и проектирование системы холодного водоснабжения
На основе плана типового этажа и генерального плана здания строится аксонометрическая схема холодного водопровода, которая разбивается на участки с разным количеством санитарно-технических приборов. Расчетное направление от точки ввода городского водопровода до диктующей точки выбирается из условия наибольшего удаления последней от первой (рис.1)

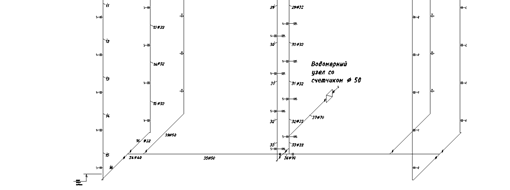

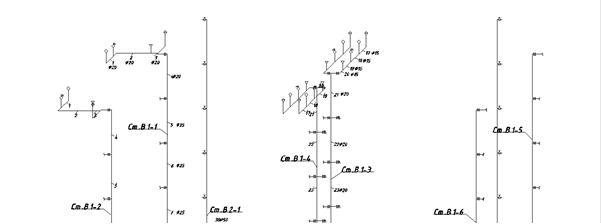

Рис.1 Схема расстановки расчетных участков на внутреннем водопроводе.
Определение расчетных расходов, гидравлический расчет сети холодного водоснабжения.
В качестве диктующей точки принята душевая сетка, так как потери напора от смесителя на кухне меньше разницы между отметкой излива душевой сетки и отметкой излива этого смесителя. Для обеспечения бесперебойной работы сеть рассчитана на пропуск максимального расхода.
Максимальный секундный расход холодной воды:
, (5) [2]
Где: - расход холодной воды санитарно-техническим прибором, л/с, принят в соответствии с п.3.2 [1] равным 0,2
- коэффициент, зависящий от произведения общего числа санитарно-технических приборов N, обслуживаемых расчетным участком сети, на значение вероятности
действия этих приборов. В дальнейших расчетах коэффициенты приняты по прил.3 [2]
Вероятность действия санитарно-технических приборов:
, (8) [2]
Где: - расход холодной воды санитарно-техническим прибором, л/с, принят в соответствии с п.3.2 [1] равным 0,2
- норма расхода холодной воды потребителем в час наибольшего водопотребления, л, принята согласно прил. 4 [2] равной разности между общим расходом воды и расходом горячей воды, т.е. 9,1л.
- число водопотребителей, принято среднее значение равное 4,2 чел. *104 кв.
- количество приборов на участке сети, принято общее число, равное 416 шт.
Вычисляется произведение
= 5,4
По прил.3 [2] определяем
, тогда при полученных значениях:
л/с
Максимальный часовой расход холодной воды, м3/ч:
, (12) [2]
Где: - расход холодной воды санитарно - техническим прибором (ванна со смесителем), л/ч, принят по прил.2 [1] равным 200
- коэффициент, зависящий от произведения общего числа санитарно-технических приборов N, обслуживаемых системой, на значение вероятности
действия этих приборов для системы в целом.
, (15) [2]
Где:
- расход холодной воды санитарно-техническим прибором, л/с, принят в соответствии с п.3.2 [1] равным 0,2
- вероятность действия приборов при норме расхода холодной воды в сутки максимального водопотребления, принята 0,013 по расчету
- расход холодной воды санитарно-техническим прибором, л/ч, принят по прил.4 [2] равным 200
=0,047
Произведение
N*
416*0,047=19,55
По прил.3 [2] определяем
, тогда при полученных значениях:
6,788 м3/ч
Средний часовой расход воды за сутки наибольшего водопотребления, м3/ч:
, (18) [2]
Где:
- общая норма расхода воды потребителем в сутки наибольшего водопотребления, л, принято 400 по заданию.
- время потребления воды, ч, принято 24
- число водопотребителей, чел, равное 4,2*104
= 7,28 м3/ч
Определение расчетных расходов на участках сети аналогично расчету максимального секундного расхода. По полученным значениям расхода по [4] подбираются диаметры труб и I. Расчет участков для удобства сведен в таблицу. В таблице также указан расчет противопожарного стояка В2-1(участки 38,39).
|
№ уч |
N |
Pc |
NPc |
a |
qc |
q пож |
q cum |
D mm |
V,m/c |
L,m |
I, мм/м |
h=iL*1,2 |
|
1 |
1 |
0,013 |
0,013 |
0,200 |
0,200 |
- |
0,200 |
20 |
0,62 |
0,6 |
0,073 |
0,05 |
|
2 |
2 |
0,013 |
0,026 |
0,228 |
0,228 |
- |
0,228 |
20 |
0,70 |
2,5 |
0,095 |
0,29 |
|
3 |
3 |
0,013 |
0,039 |
0,254 |
0,254 |
- |
0,254 |
20 |
0,78 |
0,3 |
0,116 |
0,04 |
|
4 |
4 |
0,013 |
0,052 |
0,276 |
0,276 |
- |
0,276 |
20 |
0,85 |
3,9 |
0,133 |
0,62 |
|
5 |
8 |
0,013 |
0,104 |
0,349 |
0,349 |
- |
0,349 |
25 |
0,65 |
3,1 |
0,059 |
0,22 |
|
6 |
12 |
0,013 |
0,156 |
0,405 |
0,405 |
- |
0,405 |
25 |
0,76 |
3,1 |
0,076 |
0,28 |
|
7 |
16 |
0,013 |
0,208 |
0,458 |
0,458 |
- |
0,458 |
25 |
0,86 |
3,1 |
0,096 |
0,36 |
|
8 |
20 |
0,013 |
0,260 |
0,502 |
0,502 |
- |
0,502 |
25 |
0,94 |
3,1 |
0,113 |
0,42 |
|
9 |
24 |
0,013 |
0,312 |
0,542 |
0,542 |
- |
0,542 |
25 |
1,02 |
3,1 |
0,132 |
0,49 |
|
10 |
28 |
0,013 |
0,364 |
0,580 |
0,580 |
- |
0,580 |
25 |
1,09 |
3,1 |
0,150 |
0,56 |
|
11 |
32 |
0,013 |
0,416 |
0,624 |
0,624 |
- |
0,624 |
25 |
1,18 |
3,1 |
0,172 |
0,64 |
|
12 |
36 |
0,013 |
0,468 |
0,658 |
0,658 |
- |
0,658 |
25 |
1,24 |
3,1 |
0,191 |
0,71 |
|
13 |
40 |
0,013 |
0,520 |
0,692 |
0,692 |
- |
0,692 |
32 |
0,72 |
3,1 |
0,049 |
0,18 |
|
14 |
44 |
0,013 |
0,572 |
0,730 |
0,730 |
- |
0,730 |
32 |
0,76 |
3,1 |
0,053 |
0,20 |
|
15 |
48 |
0,013 |
0,624 |
0,755 |
0,755 |
- |
0,755 |
32 |
0,79 |
3,1 |
0,057 |
0,21 |
|
16 |
52 |
0,013 |
0,676 |
0,791 |
0,791 |
- |
0,791 |
32 |
0,83 |
3,6 |
0,061 |
0,26 |
|
34 |
104 |
0,013 |
1,352 |
1,144 |
1,144 |
- |
1,144 |
40 |
0,91 |
1,2 |
0,06 |
0,09 |
|
38 |
- |
- |
- |
- |
2,500 |
2,5 |
2,5 |
50 |
1,18 |
6,6 |
0,070 |
0,55 |
|
39 |
- |
- |
- |
- |
2,500 |
2,5 |
2,5 |
50 |
1,18 |
32,7 |
0,070 |
2,75 |
|
35 |
104 |
0,013 |
1,352 |
1,144 |
1,144 |
2,5 |
3,644 |
50 |
1,71 |
11,5 |
0,147 |
2,03 |
|
36 |
312 |
0,013 |
4,056 |
2,21 |
2,21 |
2,5 |
4,71 |
70 |
1,35 |
0,5 |
0,067 |
0,04 |
|
37 |
416 |
0,013 |
5,408 |
2,386 |
2,386 |
2,5 |
4,886 |
70 |
1,4 |
5,3 |
0,07 |
0,45 |
|
11,43 | ||||||||||||
|
17 |
1 |
0,013 |
0,013 |
0,2 |
0,2 |
- |
0,2 |
15 |
1,17 |
0,7 |
0,354 |
0,30 |
|
18 |
2 |
0,013 |
0,026 |
0,228 |
0,228 |
- |
0,228 |
15 |
1,34 |
0,8 |
0,477 |
0,46 |
|
19 |
3 |
0,013 |
0,039 |
0,254 |
0,254 |
- |
0,254 |
15 |
1,49 |
0,8 |
0,591 |
0,57 |
|
20 |
4 |
0,013 |
0,052 |
0,276 |
0,276 |
- |
0,276 |
15 |
1,62 |
0,7 |
0,688 |
0,58 |
|
21 |
8 |
0,013 |
0,104 |
0,349 |
0,349 |
- |
0,349 |
20 |
1,08 |
3,1 |
0,21 |
0,78 |
|
22 |
16 |
0,013 |
0,208 |
0,458 |
0,458 |
- |
0,458 |
25 |
0,86 |
3,1 |
0,097 |
0,36 |
|
23 |
24 |
0,013 |
0,312 |
0,542 |
0,542 |
- |
0,542 |
25 |
1,02 |
3,1 |
0,132 |
0,49 |
|
24 |
32 |
0,013 |
0,416 |
0,624 |
0,624 |
- |
0,624 |
25 |
1,18 |
3,1 |
0,172 |
0,64 |
|
25 |
40 |
0,013 |
0,52 |
0,692 |
0,692 |
- |
0,692 |
25 |
1,3 |
3,1 |
0,21 |
0,78 |
|
26 |
48 |
0,013 |
0,624 |
0,755 |
0,755 |
- |
0,755 |
25 |
1,42 |
3,1 |
0,25 |
0,93 |
|
27 |
56 |
0,013 |
0,728 |
0,815 |
0,815 |
- |
0,815 |
25 |
1,54 |
3,1 |
0,29 |
1,08 |
|
28 |
64 |
0,013 |
0,832 |
0,883 |
0,883 |
- |
0,883 |
25 |
1,66 |
3,1 |
0,341 |
1,27 |
|
29 |
72 |
0,013 |
0,936 |
0,937 |
0,937 |
- |
0,937 |
32 |
0,98 |
3,1 |
0,085 |
0,32 |
|
30 |
80 |
0,013 |
1,04 |
0,995 |
0,995 |
- |
0,995 |
32 |
1,05 |
3,1 |
0,095 |
0,35 |
|
32 |
96 |
0,013 |
1,248 |
1,096 |
1,096 |
- |
1,096 |
32 |
1,15 |
3,1 |
0,113 |
0,42 |
|
33 |
104 |
0,013 |
1,352 |
1,144 |
1,144 |
- |
1,144 |
32 |
1,2 |
1,6 |
0,123 |
0,24 |
|
9,56 |
