Водоснабжение здания

л/с

Принимаем диаметр стояка 100 мм, диаметр поэтажного отвода100 мм, угол поэтажного отвода 60°. Максимальная пропускная способность 4,9 л/с. Расчетный расход 3,76 л/с. Следовательно, стояк работает в нормальном гидравлическом режиме.

3.3 Расчет выпусков

Запроектировано, что стояки К1-1, К1-2, К

1-5, К1-6 объединены одним выпуском К1, а К1-3, К1-4 выпуском К2.

Подбор выпусков ведется с учетом выполнения условия:

,

где - скорость движения жидкости, не менее 0,7м/с;

- наполнение, не менее 0,3;

= 0,6 для чугунных труб.

Расход, поступающий в выпуски:

=2,858

л/с

л/с

=1,437

л/с

л/с

По [4] подбираем параметры выпусков:

Диаметр 100мм, уклон 0,045м, наполнение 0,55, скорость 1,36 м/с.

Диаметр 100мм, уклон 0,035 м, наполнение 0,5, скорость 1,1 м/с.

Проверяется выполнение условия:

1,36*√0,55=1 ≥ 0,6

1,1*√0,5=0,77 ≥ 0,6

Условие выполняется, в обоих случаях выпуск пропускает сточные воды, работает в нормальном гидравлическом режиме.

4. Расчет дворовой канализации

Дворовая канализационная сеть принимает стоки от одного или нескольких домов, и отводит их во внутриквартальную сеть.

Трасса дворовой сети зависит от расположения здания, выпусков, наружной канализационной сети, других коммуникаций и рельефа местности. Трубопроводы дворовой сети проложены параллельно зданию в направлении к внутриквартальному трубопроводу так, что направление движения стоков совпадает с уклоном местности.

Расстояние между дворовой сетью и другими коммуникациями приняты в соответствии со СНиП на проектирование генеральных планов. Перед присоединением к наружной сети на расстоянии 1-1,5 м от красной линии застройки устроен контрольный колодец. Дворовая канализационная сеть проложена из керамических труб.

Диаметр и уклон труб определяется расчетом.

На участках между колодцами прокладывают трубы одного диаметра с постоянным уклоном, без перегибов и изломов. Трубы различного диаметра соединяют в колодцах «шелыга в шелыгу».

Начальная глубина заложения дворовой сети определяется глубиной заложения выпуска в начале сети.

Гидравлический расчет дворовой канализационной сети можно выполнен в виде таблицы 4. На основании данных гидравлического расчета дворовой канализационной сети строится ее профиль.

Таблица 5.

Участок сети

Расход на участке, л/с

Длина участка, м

Диаметр участка, м

Уклон

м/с

,

м

Отметки лотка трубы, м

В начале участка

В конце участка

К1-К2

5,89

27

150

0,008

0,709

0,476

0,45

0,216

27,4

27,2

К2-КК

9,65

15

200

0,007

0,761

0,424

0,5

0,105

27,2

27,1

КК-КУ

9,65

8

200

0,007

0,761

0,424

0,5

0,056

27,0

26,9

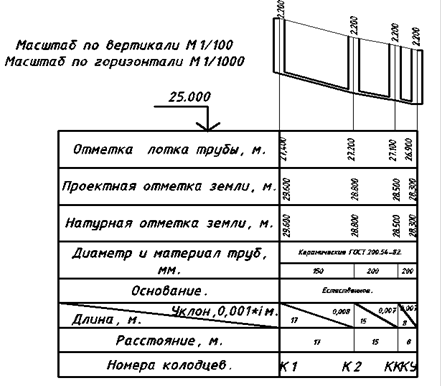

Рис.3 Профиль дворовой канализации

5. Расчет противопожарного водопровода

Для жилых зданий есть необходимость устройства внутреннего противопожарного водопровода. Минимальный расход воды на пожаротушение определен по табл. 1 [1] и составляет 2,5 л/с (1 струя)

Пожарные краны установлены на площадках отапливаемых лестничных клеток. Расчет водопровода выполнен на два случая: на пропуск хозяйственно-питьевого расхода и пропуск хозяйственно-противопожарного. При расчете хозяйственно-питьевого водопровода диаметр участков магистрали, где будет пропускаться расход и на пожар, заложен равным 50 мм.

В таблицу с гидравлическим расчетом включаются графы:

- расход на пожар,

, л/с.

Расчетная длина выбирается от ввода до наиболее удаленного и высоко расположенного пожарного крана, деление на участки производится также, только первый участок берется от ПК-1 до ПК-13.

Требуемый напор , м, обеспечивающий работу пожарных кранов, находя по формуле
