Водоснабжение здания

1.2 Расчет и подбор водомера

По табл.1 [2] подбираем диаметр условного прохода водомера, принят водомер с диаметром условного прохода 50 мм.

Определяем потери напора в счетчике:

, (2) [2]

Где: - гидравлическое сопротивление

счетчика, м/(л*с) 2, принятое по табл.1 [2] для водомера с диаметром проходного отверстия 50 мм равным 0,143

q - расчетный секундный расход, л/с, принят равным 2,693 по расчету

м

В соотв. с п.п а) п. 3.4 [2] проверяем условие 1,03м<5м, условие выполняется, принимаем крыльчатый водомер METRON Ду 50 мм.

1.3 Определение суммарных потерь напора

м

- потери напора на участках трубопровода (от водомерного узла до диктующего санитарно-технического прибора, без учета пожарного стояка), м, принято 8,13 по расчету

- свободный напор, м, санитарно-технического прибора, принимаемый по прил. 2 [2] равным 2

потери напора на водопроводном вводе, м, принято 1,84 по расчету - потери напора в водомере, м, приняты 1,03 по расчету

м

Сравнивая величину потребного напора с величиной гарантированного напора городской сети Н=45, получаем недостаток напора. Это означает, что необходимо запроектировать установку для повышения напора.

1.4. Расчет и подбор повысительной установки

5,63 м

Подача насоса не менее 6,8 м3/ч. По прил. 8 [2] подобран насос марки 1,5К-8/19 (1,5К-6) в количестве 2 шт. - один рабочий, один резервный. Так как принята схема с нижней разводкой, насосы располагаются в подвале.

2. Расчет и проектирование системы горячего водоснабжения

К проектированию принята открытая система горячего водоснабжения с непосредственным отбором горячей воды от уличной магистрали тепловых сетей. Горячая вода поступает в тепловой пункт, откуда распределяется на теплоснабжение и подачу горячей воды потребителям. Система внутреннего горячего водопровода состоит из ввода, водомерного узла, магистрали, стояков, подводок к санитарно-техническим прибором, водоразборной и запорной арматуры. Схема водопровода с нижней разводкой магистралей с циркуляцией воды. Принятое расположение сетей и расчетных участков приведено на рисунке 2.

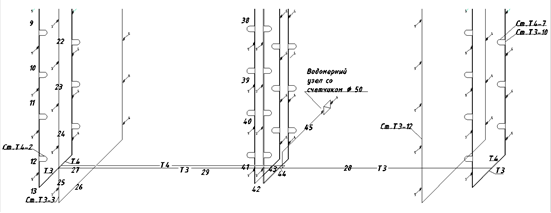

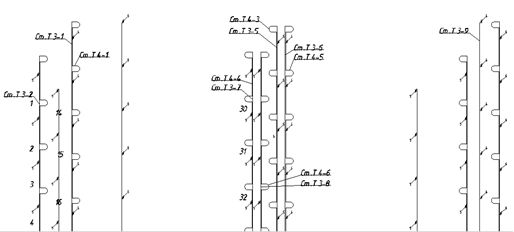

Рис. 2. Схема горячего водоснабжения с расчетными участками.

2.1 Определение расчетных расходов и гидравлический расчет сети горячего водоснабжения

Максимальный секундный расход горячей воды:

, (5) [2]

Где: - расход горячей воды, л/с, санитарно-техническим прибором, принято по прил.4 [1] равным 0,2; - коэффициент, зависящий от общего числа приборов и вероятности их действия

, (8) [2]

Где: - расход горячей воды санитарно-техническим прибором, л/с, принят в соответствии с п.3.2 [1] равным 0,2; - норма расхода горячей воды потребителем в час наибольшего водопотребления, л, принята согласно прил. 4 [2] равной 10,9 л; - число водопотребителей, принято среднее значение равное 4,2 чел. *104 кв; - количество приборов на участке сети, принято общее число за исключением унитазов, равное 312 шт.

= 0,021

Тогда произведение NP равно 312*0,021= 6,55;

Тогда согласно прил.4 [1] равна 3,085

л/с

Максимальный часовой расход горячей воды, м3/ч:

, (35) [2]

Где: - часовой расход горячей воды прибором (ванна со смесителем), л/ч, Принят согл. прил.2 [1] равным 200

- коэффициент, определяемый согласно прил.4 [1], в зависимости от N

Вероятность действия приборов определяется по формуле

, (36) [2]

Где: - секундный расход горячей воды санитарно-техническим прибором, л/с, принимаемый согласно прил.3 [1] равным 0,2

- часовой расход горячей воды прибором (ванна со смесителем), л/ч, принят согл. прил.2 [1] равным 200

- вероятность действия приборов за исключением унитазов, принята по расчету 0,021

Тогда произведение

N= 312*0,076=23,71; следовательно=7,806.

м3/ч

Определяем средний часовой расход за сутки максимального водопотребления:

Расчетный секундный расход горячей воды, л/с, на участках подающей сети при гидравлическом расчете следует согласно [1] определять с учетом циркуляционного расхода по формуле

= · (1+),(2.11) [3]

где - секундный расход на участке, л/с, принимается по расчету

- коэффициент, принимаемый для начальных участков системы до первого водоразборного стояка по прил. 5 [1].
