Исследование электрических цепей

График зависимости (t), построенный в соответствии с таблицей 1.2, представлен на рис 1.3

Рисунок 1.3 – Результат расчета реакции цепи на воздействие периодического негармонического сигнала

2 РАСЧЕТ РЕАКЦИИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕТОДОМ ПЕРЕМЕННЫХ

СОСТОЯНИЯ

Подлежащая расчету методом переменных состояния схема с выбранными положительными направлениями тока в ветвях приведена на рис.2.1

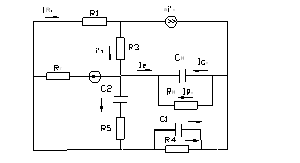

Рисунок 2.1-Схема для расчета реакции цепи на воздействие нескольких периодов входного сигнала методом переменных состояний

Формируем уравнения относительно переменных состояний Запишем уравнения по законам Кирхгофа, которые содержат токи емкостей:

Так как то:

(2.1)

По законам Кирхгофа, определим токи входящие в (2.1):

(2.2)

Получаем:

Решая систему (2.2) получаем:

Получаем:

Для решения системы уравнений переменных состояния и нахождения отклика на заданное воздействие воспользуемся программным пакетом MathCAD2000 Professional.

Рисунок 2.2 – Реакция цепи (переходной процесс) на действие двух периодов заданного кусочно-непрерывного сигнала

Выводы

В ходе работы над курсовым проектом анализировалась схема линейной цепи. Были рассчитаны реакции электрической цепи на несинусоидное периодическое напряжение, при параллельном соединении активного и пассивного четырехполюсник, двумя методами: а)- символичным методом, использую разложение данного сигнала в ряд Фурье, б)- методом переменных состояния (для двух периодов воздействия входного сигнала).

Полученные данные имеют некоторое отличие это связано с применением двух различных методов расчета. В целом полученные расхождения удовлетворяют погрешности расчетов.

СПИСОК ЛИТЕРАТУРЫ

1. Попов В.П.Основы теории цепей: Учеб для вузов. M. : Высш.шк. , 1985.-490с.

2. 3ернов Н.В. ,Карпов В.Г. Теория радиотехнических цепей-М. Энергия , 1972. -715с.

З. Афанасьев В.П. и др. Теория линейных электрических цепей: , Учебное пособие для вузов. -М.: Высш. шк., 1973.-592 с.

4. Белецкий А.Ф. Теория линейных электрических цепей: Учебн. для вузов. -М.: Радио и связь,1986.-544 с.

5. Коваль Ю.О. и др. Основы теории цепей: Учеб для вузов. M. : Харьков:ХНУРЭ; Колегиум , 2004.-436с.

6. Олександров Ю. М., Головенко В. М., Чурилов О. И. Методические указания к курсовой работе по дисциплине “Теория электрических и электронных цепей”. – Х. 2007-24с.
