Автоматизация энергетических установок

При автоматизации энергетических установок они оснащаются приборами, регуляторами, управляющими машинами и другими устройствами. Для этого энергетическая установка тщательно изучается, выявляются величины, влияющие на ее работу, находятся взаимосвязи между ними. В соответствии с заданной целью составляется схема регулирования или управления энергетической установкой. При необходимости ослабле

ния или учета внутренних взаимосвязей, а также повышения качества регулирования используют многоконтурные системы или управляющие вычислительные машины.

Ниже даются основные сведения о проектировании, приводятся условные изображения средств автоматизации на схемах и чертежах, рассматриваются наиболее распространенные схемы автоматизации гидромеханических, тепловых и массообменных процессов; даются также понятия об автоматизированных системах управления технологическими процессами; кратко рассматриваются вопросы экономической эффективности систем автоматизации.

Проектирование систем и изображение средств автоматизации на функциональных схемах

Проектирование. Созданию систем автоматизации любого технологического процесса всегда предшествует разработка проектной документации. Перед проектированием систем автоматизации обычно составляют функциональную схему энергетической установки, на которую наносят чувствительные элементы, приборы, регуляторы, вычислительные устройства и другие средства автоматизации, необходимые для оснащения данной энергетической установки. При этом выбирают методы измерения технологических величин и технические средства автоматизации, наиболее полно отвечающие требованиям, предъявляемым к условиям работы автоматизируемого объекта; размещают средства автоматизации на щитах, пультах, технологическом оборудовании, трубопроводах и т. д.; определяют способы информации о состоянии энергетической установки.

Разработку функциональных схем и выбор технических средств автоматизации выполняют с учетом условий пожаро- и взрывоопасности работы энергетической установки; агрессивности и токсичности окружающей среды; параметров и физико-химических свойств измеряемой среды; дальности передачи сигналов информации от места установки измерительных преобразователей, вспомогательных устройств, исполнительных устройств и т. д. до пунктов управления и контроля; требуемой точности и быстродействия приборов и регуляторов.

Системы автоматизации должны строиться, как правило, на базе серийно выпускаемых средств автоматизации и вычислительной техники. При этом следует применять однотипные устройства и унифицированные системы, характеризуемые простотой сочетания. Преимущественно необходимо использовать устройства Государственной системы промышленных приборов и средств автоматизации (ГСП). По возможности ограничивают число приборов, аппаратуры управления и сигнализации, устанавливаемых на щитах и пультах.

Перед проектированием систем автоматизации составляется задание на проектирование с необходимыми исходными данными.

Исходные данные на проектирование должны содержать технологические схемы с характеристиками оборудования и трубопроводными коммуникациями; перечни контролируемых и регулируемых величин с соответствующими чертежами технологического оборудования и производственных помещений; схемы водоснабжения, воздухоснабжения; требования к надежности систем автоматизации и т. д.

Проектирование систем автоматизации обычно выполняют в две стадии: технический проект и рабочие чертежи.

Стадии проектирования. На стадии технического проекта разрабатываются структурные схемы комплекса технических средств, планы расположения щитов и пультов, технические требования к созданию нестандартного оборудования, сметы на приобретение и монтаж средств автоматизации и т. д. На стадии рабочих чертежей разрабатываются: структурные схемы управления и контроля; функциональные схемы; принципиальные пневматические, электрические и гидравлические схемы контроля, регулирования, сигнализации и др.; общие виды щитов и пультов, их монтажные схемы; пояснительная записка и т. д.

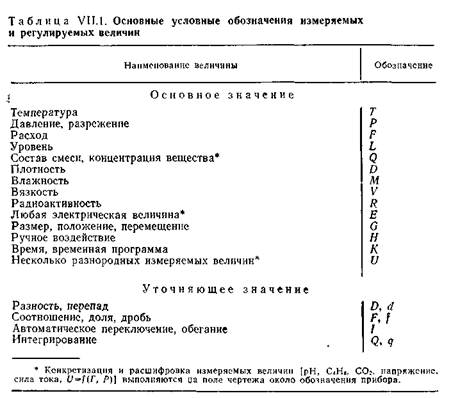

Изображение приборов и средств автоматизации на схемах производится в соответствии с ГОСТ 36—17—77 «Обозначения условные в схемах автоматизации технологических процессов». Стандарт устанавливает условные графические обозначения приборов и средств автоматизации, а также обозначения измеряемых величин и функциональных признаков приборов.

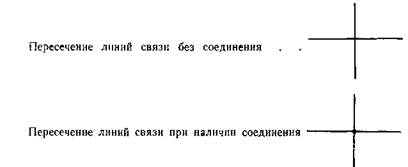

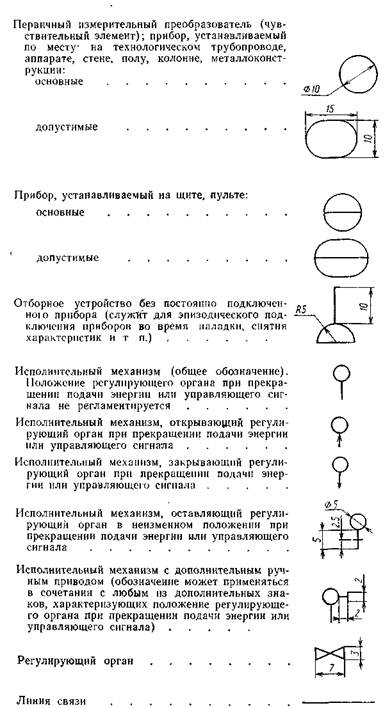

Графические условные обозначения приборов и средств автоматизации с размерами приведены ниже:

Условные обозначения располагают на основном поле технологической схемы и в двух прямоугольниках, которые располагают в нижней части листа.

Способы изображения. Стандарт устанавливает упрощенный и развернутый варианты построения условных графических обозначений.

Упрощенный способ применяют для изображения на технологических схемах приборов и схем регулирования в целом. При этом многофункциональные приборы и средства автоматизации, выполненные в виде отдельных блоков, изображают одним условным обозначением и располагают на поле чертежа вблизи места измерения технологической величины, а первичные измерительные преобразователи и вспомогательную аппаратуру не показывают.

Развернутый способ построения условных графических обозначений применяют для выполнения функциональных схем автоматизации. В этом случае все приборы и блоки, входящие в конкретную схему, показывают отдельными условными обозначениями.

Толщина линий (в мм), используемых в графических условных обозначениях на схемах, составляет:

Приборы и средства автоматизации 0,5—0,6

Горизонтальная разделительная черта внутри обозначения, а также линии связи . 0,1—0,3

Контуры технологического оборудования и трубопроводные коммуникации . 0,6—1,5

Отборное устройство специально не обозначается, а представляется в виде тонкой сплошной линии, соединяющей технологический трубопровод или аппарат с измерительным преобразователем или прибором. В случае необходимости точные места расположения отборного устройства или точка измерения (внутри контура технологического аппарата) изображается окружностью диаметром 1мм и располагается в конце соединительной линии.

Регулирующие органы с исполнительными механизмами устанавливаются на технологических трубопроводах.

Чувствительные элементы и первичные преобразователи систем измерения или регулирования располагают непосредственно на трубопроводах или вблизи технологического оборудования. Промежуточные преобразователи, измерительные приборы, регуляторы,, сигнализаторы и т. п., устанавливаемые в цехе по месту, размещаются в нижней части листа технологической схемы процесса в прямоугольнике, озаглавленном слева «Приборы местные». Еще ниже — в прямоугольнике, озаглавленном слева: «Щит», - располагаются средства автоматизации, которые устанавливают на пультах управления, на щитах, и за ними, в операторной или в помещении управления. Многофункциональные устройства изображают несколькими окружностями, касающимися одна другой.
