Автоматизация энергетических установок

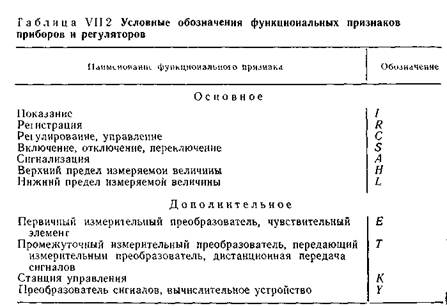

Условные обозначения измеряемых и регулируемых величин, используемые при обоих способах построения, приведены в табл. VII.1, а обозначения функциональных признаков приборов и регуляторов — в табл. VII.1.

Построение основных условных обозначений средств автоматизации выполняют следующим образом. В верхней части графического изображения (окружность) наносят буквенные обозначения измеряемой ве

личины и функциональных признаков приборов, в нижней — нумерацию (цифровую или буквенно-цифровую) позиций отдельных элементов контура измерения или регулирования.

Буквенные обозначения располагают в определенном порядке слева направо. Сначала дают обозначение основной измеряемой или регулируемой величины, затем, в случае необходимости — обозначение ее уточняющее и далее — обозначение функциональных признаков прибора., Последние также располагают в следующем порядке: IRCSA.

Пример построения условного обозначения комплекта приборов для измерения, регистрации и автоматического регулирования перепада давления показан на рис. VII.1.

При построении условных обозначений приборов следует указывать лишь те функциональные признаки, которые используются в данной схеме. Например, при обозначении показывающих и самопишущих приборов в случае, когда функция «показание» не используется, следует писать TR, а не TIR; PR, а не PIR и т. п.

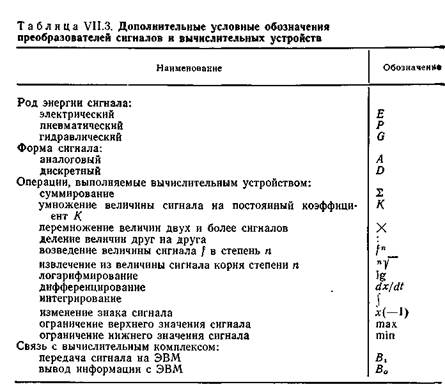

При развернутом способе построения средств автоматизации используют также дополнительные условные обозначения, отражающие функциональные признаки приборов и применяемые для построения, преобразователей сигналов и вычислительных устройств (табл. VII.3).

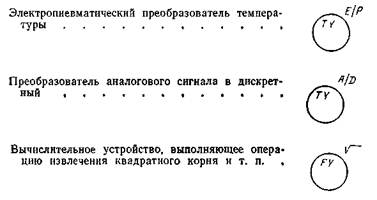

Дополнительные условные обозначения преобразователей сигналов и вычислительных устройств, расшифровывающие вид преобразования или операции, выполняемые вычислительным устройством, наносятся справа от графического изображения прибора. Приведем пример обозначения:

Позиции регулирующих органов с исполнительными механизмами наносятся рядом с их изображением.

В обозначении каждого прибора, входящего в комплект данной схемы измерения или регулирования, первая буква всегда одна и та же. Она показывает измеряемую или регулируемую величину

При использовании условных обозначений необходимо руководствоваться следующими правилами.

Буква А применяется для обозначения функции сигнализации при упрощенном способе построения условных обозначений, а также при развернутом способе, когда для сигнализации используются лампы, встроенные в прибор.

Сигнализируемые предельные значения измеряемых величин следует конкретизировать добавлением букв H (верхнее) и L (нижнее). Эти буквы наносят справа от графического обозначения.

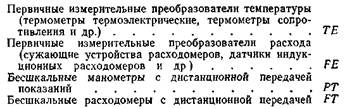

Буква Е применяется для обозначения чувствительных элементов, т. е. устройств, выполняющих первичное преобразование, например, термометров термоэлектрических (термопар), термометров сопротивления, сужающих устройств расходомеров.

Буква Т обозначает промежуточное преобразование — дистанционную передачу сигнала. Ее рекомендуется применять для обозначения приборов с дистанционной передачей показаний, например, бесшкальных манометров (дифманометров), манометрических термометров с дистанционной передачей и других подобных приборов.

Буква К применяется для обозначения приборов, имеющих станцию управления, т. е. переключатель для выбора вида управления (автоматическое, ручное) и устройство для дистанционного управления.

Порядок построения условных обозначений с применением дополнительных букв следующий: на первом месте ставится буква, обозначающая измеряемую величину; на втором — одна из дополнительных букв: Е, Т, К.

Буква U может быть использована для обозначения прибора, измеряющего несколько разнородных величин. Расшифровка этих величин приводится около прибора или на поле чертежа. Для конкретизации измеряемой величины около изображения прибора (справа от него) необходимо указывать наименование или символ измеряемой величины, например «Напряжение», «Ток», рН и т. д.

Для обозначения величин, не предусмотренных данным стандартом, могут быть использованы резервные буквы В, N, О; при этом многократно применяемые величины следует обозначать одной и той же резервной буквой. Резервные буквенные обозначения должны быть расшифрованы на схеме. В одной и той же документации не допускается применение одной резервной буквы для обозначения разных величин.

В обозначении устройств, предназначенных для ручных операций, на первом месте должна стоять буква H, например:

При одновременном измерении разнородных величин измерительные преобразователи обозначают в соответствии с измеряемой величиной, а вторичный регистрирующий прибор — UR.

На технологическом листе проекта при упрощенном и развернутом способах построения каждой схеме контроля и регулирования присваивается порядковый номер (арабские цифры), начиная слева (с номера 1 и далее), который записывается в нижней части графического изображения измерительного или регулирующего комплекта прибора или отдельных его элементов. В свою очередь при развернутом способе построения каждому элементу схемы контроля и регулирования дополнительно присваивается цифровой или буквенный индекс по алфавиту в направлении прохождения контролируемого или регулируемого сигнала от воспринимающего элемента до вторичного прибора или исполнительного устройства.

Параметры, регулируемые в холодильных установках

Холодильная установка представляет собой камеру или группу камер (объект), в которых требуется поддерживать заданную температуру tоб (регулируемый параметр), и холодильную машину. Теплоприток в камеру (через изоляцию ограждений, от поступающих продуктов, от вентилируемого воздуха и пр.) является нагрузкой. Теплота, отводимая холодильной машиной от объекта, — регулирующее воздействие.

Однако и в самой холодильной машине, в свою очередь, есть объекты, в которых требуется регулирование ряда параметров, таких, как уровень жидкого хладагента в испарителе, давление в испарительной системе, давление в конденсаторе. Число регулируемых параметров зависит от схемы холодильной установки и конструкции отдельных узлов машины. Так, в некоторых моделях домашнего абсорбционного холодильника холодопроизводительность машины Qp примерно равна теплопритокам QH. Степень самовыравнивания объекта (охлаждаемого шкафа), как было показано, достаточно высока. Поэтому изменение температуры помещения на 6—8°С вызывает изменение t0б всего на 1,5—1°С. Число регулируемых параметров в этой установке равно нулю. В крупных же холодильных установках число регулируемых параметров достигает 6—8.
