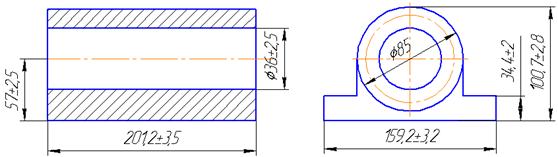

Рисунок 8 – Эскиз заготовки, полученной методом литья в землю

Определяем объемы частей заготовки по формуле (8):

Определяем объемы частей заготовки по формуле (9):

th=267 height=24 src="images/referats/3932/image048.png">

По формуле (7):

По формуле (6):

Определим коэффициент использования материала, Ки.м. по формуле (10):

Определяем себестоимость заготовки по формуле (11):

КТ=1;

КС=1,2;

КМ=1;

КВ=0,84;

КП=1. [7]

Таблица 5 - Сравнение полученных результатов

Метод обработки

Масса

заготовки, кг

Коэффициент используемого материала

Себестоимость заготовки, руб.

Литье в землю

10,101

0,54

151,64

Литье в кокиль

13,446

0,41

223,39

Вывод: в результате приведенных расчетов выбора заготовки при литье в землю и кокиль, выбираем литье в кокиль, потому что при этом методе получается высокий коэффициент использования материала и низкая себестоимость заготовки.

2.5. Разработать маршрутную карту обработки детали и заполнить маршрутную карту ГОСТ 1118-82, л.2, 1а

2.6. Подобрать и описать применяемый инструмент и оборудование для обработки детали

Горизонтально-фрезерный станок м.6Р82Г

Размеры рабочей поверхности стола, мм 320ĥ1250

Наибольшее перемещение стола, мм

продольное 800

поперечное 250

вертикальное 420

Число скоростей шпинделя 18

Частота вращения шпинделя, об/мин 31,5-1600

Число рабочих подач стола 18

Подача стола, мм/мин

продольная 25-1250

поперечная 25-1250

вертикальная 8,3-416,6

Мощность электродвигателя главного движения, кВт 7,5

Габаритные размеры, мм 2305ĥ1950ĥ1680

Масса (с приставным оборудованием), кг 2900

Вертикально-фрезерный станок модели 6Р13

Размеры рабочей поверхности стола 400х1600

Наибольшее перемещение стола, мм

продольное 1000

поперечное 300

вертикальное 420

Перемещение гильзы со шпинделем 80

Наибольший угол поворота шпиндельной головки, 0 45

Внутренний конус шпинделя (конусность 7:24) 50

Число скоростей шпинделя 18

Частота вращения шпинделя, об/мин 31,5-1600

Число подач стола 18

Подача стола, мм/мин

продольная и поперечная 25-1250

вертикальная 8,3-416,6

Скорость быстрого перемещения стола, мм/мин

продольного и поперечного 3000

вертикального 100

Мощность электродвигателя привода главного движения, кВт 11

Габаритные размеры, мм

длина 2560

ширина 2260

высота 2120

Масса (без выносного оборудования), кг 4200

Вертикально-сверлильный станок модели 2С132

Максимальный диаметр сверления, мм 50

Конус шпинделя Морзе 4

Пределы величин подач шпинделя, мм/об 0,1…1,6

Пределы частот вращения шпинделя, мин-1 1,5…4000 или 31,5…1400

Наибольший крутящий момент на шпинделе, Нм

Наибольшее осевое усилие подачи на шпинделе, Н 15000

Размер рабочей поверхности подъемного стола, мм 500х500

Мощность привода главного движения, кВт 4

Габариты станка, мм 1105х860х2680

Масса, кг 1200

Вертикально-сверлильный станок c ЧПУ модели 2Р135Ф2

Максимальный диаметр сверления, мм 35

Конус шпинделя Морзе 4

Наибольшее вертикальное перемещение сверлильной головки, мм 560

Частота вращения шпинделя, об/мин 45-2000

Вылет шпинделя 450

Число подач шпинделя 18

Число скоростей шпинделя 12

Наибольшее осевое усилие подачи на шпинделе, Н 15000

Размер рабочей поверхности подъемного стола, мм 400х700

Мощность привода главного движения, кВт 3,7

Габариты станка, мм 1800х2170х2700

Масса, кг 4700

Вертикально-сверлильно-фрезерно-расточной станок с ЧПУ 2254ВМФ4

Размеры рабочей поверхности стола, мм 630•400

Наибольшая масса обрабатываемой заготовки, кг 250

Наибольшее перемещение, мм:

стола:

продольное 500

поперечное 500

шпиндельной головки вертикальное: 500

Расстояние от торца шпинделя до центра стола или до рабочей

поверхности стола, мм 90-590

Конус отверстия шпинделя (по ГОСТ 15945-82) 50

Вместимость инструментального магазина, шт. 30

Число ступеней вращения шпинделя Б/с

Частота вращения шпинделя, об/мин 32-2000

Число рабочих подач Б/с

Рабочие подачи 1-4000

Наибольшая сила подачи стола, МН 10

Скорость перемещения стола и шпиндельной бабки, мм/мин 10000

Мощность электродвигателя главного движения, кВт 6,3

Габаритные размеры, мм 4300•3500•3800

Масса, кг 6500

Плоскошлифовальный станок м.3П722

Размеры рабочей поверхности стола, мм 1600ĥ320

Наибольшие размеры обрабатываемых заготовок, мм 1600ĥ320ĥ400

Масса обрабатываемых заготовок, кг 1200

Наибольшее перемещение стола и шлифовальной бабки, мм

продольное 1900

поперечное -

вертикальное -

Размеры шлифовального круга, мм 450ĥ80ĥ203

Частота вращения шпинделя шлифовального круга, об/мин 35

Скорость продольного перемещения стола, мм/мин 2-25

Мощность электродвигателя главного привода, кВт 1,5

Габаритные размеры, мм 4780ĥ2130ĥ2360

Масса, кг 8900

На горизонтально-фрезерной операции мы используем.

Оборудование: горизонтально-фрезерный станок м.6Р82Г.

Приспособление: специальное.

Режущий инструмент:

2240-0226 дисковая фреза Т5К10 ГОСТ 3755-78,

200-0409 цилиндрическая фреза Р5М6 ГОСТ 29092-91,

200-0403 цилиндрическая фреза Р5М6 ГОСТ 29092-91.

Вспомогательный инструмент:

6224-0075 оправка ГОСТ 3964-69

Мерительный инструмент:

ШЦ-II 250-0,01 ГОСТ 166-89

На вертикально-фрезерной операции мы используем.

Оборудование: горизонтально-фрезерный станок м.6Р13.

Приспособление: специальное.

Режущий инструмент:

2214-0153 фреза торцевая ВК8 ГОСТ 9473-80,

2214-0089 фреза торцевая ВК8 ГОСТ 9473-80.

Вспомогательный инструмент:

6222-0036 оправка МН 1177-65

Мерительный инструмент:

ШЦ-II 250-0,01 ГОСТ 166-89

На сверлильно-фрезерно-расточной операции мы используем.

Оборудование: сверлильно-фрезерно-расточной станок с ЧПУ 2254ВМФ4.
