Защита интеллектуальной собственности

Работа №1

Исследование уровня вида техники

1. Обоснование необходимости проведения патентных исследований

Одним из путей совершенствования фрезерной операции является совершенствование режущего инструмента. На данной операции применяется дисковая фреза, ГОСТ 10673-75. Усовершенствовать фрезу можно пу

тем использования прогрессивных технических решений (ТР), созданных в последнее время. Выявить прогрессивные ТР, которые могут лечь в основу конструкции усовершенствованной фрезы можно в результате патентного исследования уровня вида техники «Фрезы».

2.Описание объекта

Фреза дисковая предназначена для обработки пазов.

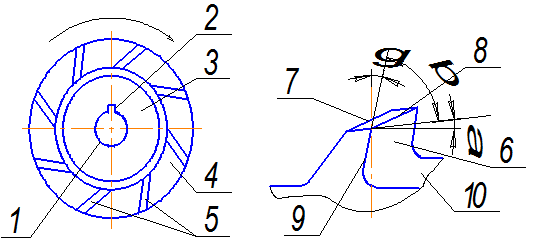

Дисковая фреза, рис. 1, содержит корпус 1 с отверстием 2, которое имеет паз 3. На корпусе расположена рабочая режущая часть 4 с зубьями 5. Зуб содержит переднюю поверхность 6, заднюю поверхность 7, режущую кромку 8, вспомогательную режущую кромку 9, впадину для схода стружки 10. Передняя поверхность 6 наклонена под углом g, задняя поверхность 7 наклонена под углом a, передняя и задняя поверхности образуют угол заострения b.

Рис.1. Дисковая фреза

Фреза работает следующим образом. Фрезе сообщают вращательное движение, заготовке - поступательное, в результате взаимодействия фрезы с заготовкой происходит съём слоя материала в виде стружки.

Недостатком фрезы является:

1. Низкая технологичность конструкции;

3. Цель исследования

Целью исследования является повышение технологичности конструкции дисковой фрезы путем применения новых конструкций.

4. Регламент поиска

Задача этапа - определить перечень исследуемых ТР (ИТР), их классификационных индексов, минимальные ретроспективность и широту патентного поиска, а также перечень источников информации, обеспечивающие достаточную полноту и достоверность исследования.

4.1 Определение ИТР

Фреза содержит следующие ТР:

а) фреза, общая компоновка;

б) режущая часть;

в) материал режущей части;

г) фрезерная обработка - техпроцесс, положенный в основу работы;

д) способ изготовления фрезы.

Для достижения цели исследования будем исследовать ТР «Дисковая фреза».

4.2 Определение рубрики МКИ и индекса УДК

Для определения рубрики международной классификации изобретений (МКИ) ИТР «Дисковая фреза» определяем ключевое слово - «Фрезы». По алфавитно-предметному указателю, т.2, определяем предполагаемую рубрику МКИ:

В23С Фрезерование.

По указателю к МКИ, т.2, раздел В, уточняем рубрику МКИ:

В23В5/00 Фрезы

5/02 …отличающиеся формой ржущей части

5/08 …концевые фрезы

Индекс Универсальной десятичной классификации (УДК) определяем по Указателю к УДК:

621.9 Обработка резанием

621.9.02 Режущие инструменты

621.914.22 Фрезы

4.3 Установление ретроспективности (глубины) поиска

Предполагая, что прогрессивные ТР были созданы в последние два десятилетия, устанавливаем глубину поиска 20 лет (1986-2006).

4.4 Выбор стран проверки

Исследования проводим в отношении ведущих стран в области машиностроения - РФ (СССР), Великобритании, Германии, США, Франции и Японии.

4.5 Определение источников информации

В качестве источников информации принимаем следующую патентную документацию:

- описания изобретений к авторским свидетельствам и патентам;

- бюллетень изобретений РФ;

- реферативный сборник ВНИИПИ «Изобретения стран мира», а также следующую техническую литературу:

- реферативный журнал ВИНИТИ НА «Резание металлов. Станки и инструменты» (14 «Технология машиностроения);

- журналы «Вестник машиностроения», «Машиностроитель», «Станки и инструменты», «Изобретатель и рационализатор»;

- книги и работы в области токарной обработки, обработки резанием, режущего инструмента.

Данные п.п. 4.1-4.5 заносим в регламент поиска №1 (табл. 1).

5. Патентный поиск

Задача этапа - обеспечить достаточную полноту и достоверность исследования путем тщательного отбора и анализа патентно-технической информации.

5.1 Отбор документации, имеющей отношение к ИТР

Просматриваем источники информации в соответствии с регламентом. Отбираем такие документы, по названиям которых можно предположить, что они имеют отношение к ИТР «Фреза дисковая».

По отобранным документам знакомимся с рефератами, формулами изобретений, чертежами. Сведения о ТР, имеющие отношение к ИТР «Фреза дисковая», заносим в графы 1-4 табл. 2.

5.2 Анализ сущности отобранных ТР

Изучаем сущность отобранных ТР по сведениям, содержащимся в графе 4 табл. 2, а также по текстам патентных описаний, статей и т. п. Если ТР решает принципиально другую задачу, чем повышение технологичности конструкции дисковой фрезы путем применения новых конструкций, документ исключаем из рассмотрения.

Регламент поиска №1

Объект: фреза дисковая.

Вид исследования: исследование уровня вида техники

Таблица 1

Предмет поиска (ИТР)

Индексы МКИ (НКИ) и УДК

Страны поиска

Глубина поиска, лет

Источники информации

Фреза дисковая

МКИ: В23С5/00

…… 5/02

…… 5/08

УДК:

621.9

621.9.02

621.914.22

РФ (СССР)

Великобритания

Германия

США

Франция

Япония

20

(1986-

-2006)

Патентные описания

Патентные бюллетени РФ и СССР

Реф. сб. ВНИИПИ

«Изобретения стран мира»

Реф. журн. ВИНИТИ 14А

«Резание металлов. Станки и инструмент» (14 «Технология машиностроения")

ЭЙ ВИНИТИ «Режущие инструменты»

Журналы:

«Вестник машиностроения»;

«Станки и инструменты»;

«Машиностроитель»;

«Изобретатель и рационализатор»

Книги и работы в области обработки резанием, режущих инструментов, токарной обработки

Если ТР решает ту же задачу (аналог ИТР), документ включаем в перечень для детального анализа, делая отметку об этом в графе 5 табл. 2.

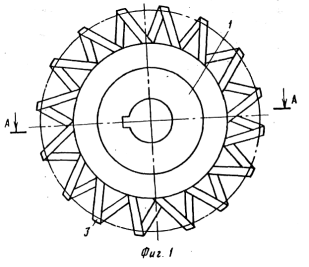

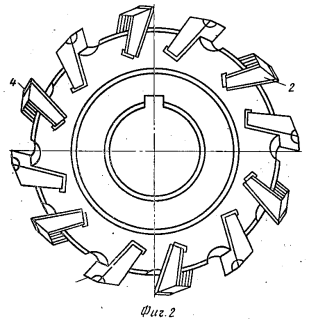

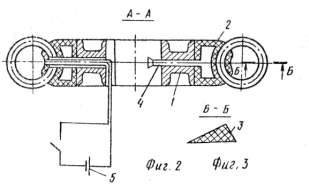

РФ №1096053

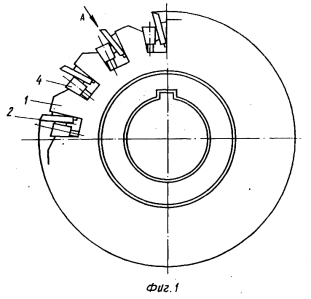

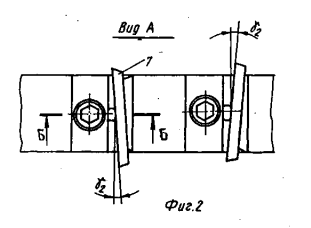

РФ №1144805

Страница:  1  2  3  4  5  6
