Котел пищеварочный электрический

Манометр установлен для измерения давления в пароводяной рубашке котла. На котлах устанавливается электромагнитный манометр, с помощью которого можно автоматически устанавливать уровень давления в пароводяной рубашке и осуществлять управление тепловым режимом.

В таком манометре установлено три стрелки. Одна подвижная и две неподвижные, которые перемещаются при помощи специального ключа. >Подвижная стрелка постоянно показывает давление в пароводяной рубашке котла. Неподвижные стрелки перед началом работы устанавливаются на верхний и нижний предел давления пара в рубашке.

При включении парогенератора в работу, давление пара в пароводяной рубашке начинает возрастать, и при достижении верхнего заданного уровня давления подвижная стрелка совпадает с неподвижной, замыкаются их контакты, и котел автоматически переключается на 1/6 его мощности.

Давление в пароводяной рубашке начинает снижаться и при совпадении подвижной стрелки с нижней неподвижной, котел снова переключается на максимальную мощность. Таким образом, работа котла автоматически поддерживается в нужном заданном режиме работы.

Двойной предохранительный клапан состоит из двух клапанов — парового и вакуумного, — которые служат для аварийного сброса пара из пароводяной рубашки, когда давление возрастет свыше 0,05 МПА (0,5 кгс/см), и устранения разрежения в ней после окончания работы котла.

3.3 Принцип действия разрабатываемого пищеварочного котла

Рабочая камера обогревается паром, образующимся в парогенераторе: при подводе тепла вода в парогенераторе нагревается до кипения и превращается в пар. Пар поступает в пароводяную рубашку и конденсируется на стенках варочного сосуда, отдавая теплоту парообразования и нагревая их, и в виде конденсата стекает обратно в парогенератор.

При повышении давления в пароводяной рубашке котла сверх допустимой величины пар через паровой колпак начинает выходить в атмосферу. Вакуумный клапан открывается под давлением наружного воздуха, когда в рубашке образуется вакуум. Вакуум в рубашке котла образуется при охлаждении котла в результате конденсации пара, так как удельный объем пара больше удельного объема воды (конденсата).

Кран уровня устанавливается в парогенераторе котла и контролирует верхний уровень воды, а нижний уровень контролирует электрод «сухого хода».

Наполнительная воронка с запорным краном предназначена для заполнения парогенератора дистиллированной или кипяченой водой. Она установлена в верхней части котла и имеет фильтрующую сетку с крышкой.

К котлу подведен трубопровод горячего и холодного водоснабжения, которые соединяются в одну поворотную трубу, заканчивающуюся краном с патрубком.

Рядом с котлом на стене устанавливается станция управления, которая представляет собой металлический ящик, внутри которого размещены клеммный щиток, два магнитных пускателя, кнопки «Пуск» и «Стоп», сигнальные лампы, реле, плавкие предохранители, переключатель режима работы котла, тумблеры с надписью «Автоматическая работа» и «Разогрев».

Клеммный щиток служит для соединения всех приборов станции управления к электросети. Магнитные пускатели и кнопки включают и выключают тэны котла, а плавкие предохранители защищают электрические цепи от короткого замыкания. Сигнальные лампы служат для контроля подключения котла к электросети и режим его работы. С помощью тумблеров включают требуемый режим работы котла.

Котел работает в двух режимах. В первом режиме котел работает сначала на полной мощности, а затем после повышения давления в рубашке да заднего верхнего предела переключается на слабый нагрев (1/9 мощности). После понижения давления до нижнего заданного предела котел вновь включается на полную мощность. Во втором режиме котел работает на полной мощности до тех пор, пока давление в рубашке не достигнет верхнего заданного предела. После этого нагревательные элементы полностью отключаются. Доведение до готовности продукта осуществляется за счет аккумулированного тепла.

3.4 Технические характеристики пищеварочного котла КПЭ-250

Параметры

КПЭ-250

Полезная ёмкость в литрах

160

Продолжительность разогрева в мин. Не более

55

Потребляемая мощность кВт не более разогрев

30

варка

5

Рабочее давление в пароводяной рубашке МПа (кгс/см кв.) не более

0,05(0,5)

Диаметр водопровода в дюймах

1/2

Габаритные размеры в мм



Высота

1100

Ширина

1120

Длина

1050

Масса в кг.

283

Количество воды заливаемой в парогенератор

12 л

4. Расчетная часть

4.1 Конструктивный расчет

где V- объема варочного сосуда, мЗ

К - отношение высоты сосуда к диаметру по конструктивным

эксплуатационным соображениям. К = 0,3 - 1,2;

К1 - отношение высоты стрелки к диаметру варочного сосуда,

конструктивным и эксплуатационным соображениям К = 0,05 - 0,1.

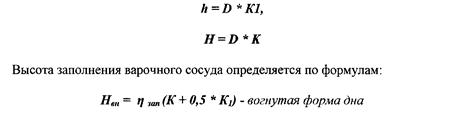

Тогда высота варочного сосуда и высота стрелки определяются

формулам:

Где η зап - коэффициент заполнения варочного сосуда, η зап= 0,8 - 0,85;

Затем определяются конструктивные размеры наружного задавшись предварительно диаметром, который должен быть больше диаметра варочного сосуда на 0,1 м, рассчитывается толщена изоляций, определяется диаметр защитного кожуха, высота крышки котла и высота постамента котла. При этом учитывают, что для удобства обслуживания высота котла не должна превышать 1,2 м.

Принимаем:

давление в варочном сосуде - 0 кПа

Коэффициент заполнения варочного сосуда - 80 - 90% от объема(0,82)

Максимальное количество воды в варочном сосуде при принятом коэффициенте заполнения - 205 кг

Варочный сосуд цилиндрической формы с вогнутым дном (К= 0,8, К1 =0,05) выполнен из листовой нержавеющей стали толщиной - SBH= 2 мм Зазор между стенками варочного сосуда и наружного котла - SPy6 = 0,05 мм
