Напряжения в призабойной зоне пласта

Содержание

ВВЕДЕНИЕ

1. СИЛЫ, ДЕЙСТВУЮЩИЕ В ЗАЛЕЖИ

2. ПРИЗАБОЙНОЕ НАПРЯЖЕНИЕ

3. НАПРЯЖЕННОЕ СОСТОЯНИЕ ПОРОД В УСЛОВИЯХ ЗАЛЕГАНИЯ В МАССИВЕ

4. НАПРЯЖЕННОЕ СОСТОЯНИЕ ПОРОД В РАЙОНЕ ГОРНЫХ ВЫРАБОТОК

5. ОСОБЕННОСТИ РАСПРЕДЕЛЕНИЯ НАПРЯЖЕНИЙ В ПРИЗАБОЙНОЙ ЧАСТИ ВЫРАБОТКИ

6. УПРУГИЕ ИЗМЕНЕНИЯ КОЛЛЕКТОРОВ В ПРОЦЕССЕ РАЗРАБОТКИ И ЭКСПЛУАТАЦИИ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОР

ОЖДЕНИЙ

ВЫВОД

СПИСОК ЛИТЕРАТУРЫ

Введение

Физика пласта - наука, изучающая физические свойства пород нефтяных и газовых коллекторов; свойства пластовых жидкостей, газов и газоконденсатных смесей; методы их анализа, а также физические основы увеличения нефте- и газоотдачи пластов.

Эксплуатация нефтяных, газовых и газоконденсатных залежей связана с фильтрацией огромных масс жидкостей и газов в пористой среде к забоям скважин. От свойств пористых сред, пластовых жидкостей и газов зависят закономерности фильтрации нефти, газа и воды, дебиты скважин, продуктивность коллектора.

По мере эксплуатации залежей условия залегания нефти, воды и газа в пласте изменяются. Это сопровождается значительными изменениями свойств пород, пластовых жидкостей, газов и газоконденсатных смесей. Поэтому эти свойства рассматриваются в динамике - в зависимости от изменения пластового давления, температуры и других условий в залежах2.

Развитие научно-технической базы человечества, освоение и ввод в эксплуатацию крупнейших по запасам нефти и газа месторождений осуществляется на основе достижений прогресса в области физики нефтяного пласта. Полученные новые данные относительно нефтяных и газовых пластов, коллекторских и фильтрационных свойств горных пород (пористость, проницаемость, насыщенность, электропроводность), физических свойств пластовых жидкостей и газов, фазовых состояний предельных углеводородных систем успешно применяются на практике.

Прогресс в области физики пласта, посредством более совершенного проектирования системы разработки, способствует поведению грамотной эксплуатации нефтяных и газовых месторождений, разработке и внедрению методов повышения компонентоотдачи пластов.

Упругость, прочность на сжатие и разрыв, пластичность – наиболее важные механические свойства горных пород, влияющие на ряд процессов, происходящих в пласте в период разработки и эксплуатации месторождений.

Упругость – свойство горных пород сопротивляться изменению их объёма и формы под действием приложенных сил. Абсолютно упругое тело восстанавливает первоначальную форму мгновенно после снятия напряжения. Если тело не восстанавливает первоначальную форму или восстанавливает её в течение длительного времени, то оно называется пластичным.

Упругие свойства горных пород совместно с упругостью пластовых жидкостей в пласте влияют на режим перераспределения давления в пласте. Давление в пласте, благодаря упругим свойствам пород и жидкостей перераспределяется не мгновенно, а постепенно, после изменения режима работы скважины. Упругие свойства пород и жидкостей создают запас упругой энергии в пласте, которая освобождается при уменьшении давления и служит одним из источников движения нефти по пласту к забоям скважин.

При снижении пластового давления, объем жидкости будет увеличиваться, а объем порового пространства будет уменьшаться. Считается, что основные изменения объема пор при уменьшении пластового давления происходят вследствие увеличения сжимающих условий на пласт от веса вышележащих пород. При одинаковой прочности пород интенсивность трещиноватости будет увеличиваться при уменьшении мощности пласта.

Упругие свойства горных пород описываются законом Гука:

, =m·βп

где βс – коэффициент объемной упругости пористой среды;

βп - коэффициент сжимаемости пор;

Vо – объем образца;

ΔVпор - объем пор;

P – давление;

m - коэффициент пористости.

Приток жидкости и газа из пласта в скважины происходит под действием сил, на природу и величину которых влияют виды и запасы пластовой энергии. В зависимости от геологического строения района и залежи приток нефти, воды и газа к скважинам обусловливается:

1) напором краевых вод;

2) напором газа, сжатого в газовой шапке;

3) энергией газа, растворенного в нефти и в воде и выделяющегося из них при снижении давления;

4) упругостью сжатых пород;

5) гравитационной энергией.

Запасы пластовой энергии расходуются на преодоление сил вязкого трения при перемещении жидкостей и газов к забоям скважин, на преодоление капиллярных и адгезионных сил.

1. СИЛЫ, ДЕЙСТВУЮЩИЕ В ЗАЛЕЖИ

Гидравлические сопротивления во время движения жидкости в пористой среде пропорциональны скорости потока и вязкости жидкостей. Эти сопротивления аналогичны сопротивлению трения при движении жидкости в трубах. Но в отличие от движения жидкости в трубах характер ее течения в микронеоднородной пористой среде имеет свои особенности. По результатам наблюдений за движением воды и нефти в пористой среде установлено, что в области водонефтяного контакта вместо раздельного фронтового движения фаз перемещается смесь воды и нефти. Жидкости в капиллярных каналах разбиваются на столбики и шарики, которые на время закупоривают поры пласта вследствие проявления капиллярных сил. Подобное образование смеси наблюдалось и в единичных капиллярах.

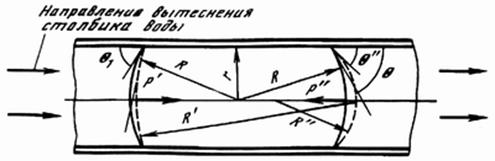

Чтобы представить механизм проявления капиллярных сил при движении водонефтяной смеси, остающейся позади водонефтяного контакта, рассмотрим условия перемещения столбика нефти в цилиндрическом капилляре, заполненном и смоченном водой (рис. 1).

Рис. 1 - Схема деформации капли нефти при её сдвиге в капилляре

Под действием капиллярных сил столбик нефти будет стремиться принять шарообразную форму, оказывая при это давление Р на пленку воды между стенками капилляра и столбиком нефти:

,

где s – поверхностное натяжение на границе нефть-вода; R – радиус сферической поверхности столбика нефти;

r – радиус ее цилиндрической поверхности.

2. Призабойное напряжение

Введем понятие о призабойном напряжении.

В практике разработки месторождений нефти и газа давление, устанавливаемое на забое от столба жидкости называют забойным давлением.

По аналогии напряжение в горной породе, возникающее в призабойной зоне в связи с вскрытием и обнажением пласта, будем называть призабойным напряжением, а падение напряжения от массива пласта, не тронутого выработкой, до эксплуатационного забоя - депрессией в горной породе.

Призабойное напряжение существенно отличается от «местного горного давления» рядом своих особенностей. Оно формируется при самом начале вскрытия пласта, когда от внедрения долота в породу забой претерпевает значительные механические разрушения.

В характере его формирования важную роль играют породы, находящиеся в состоянии пластической деформации и перекрывающие (подстилающие) пласт, глубина их расположения, физические и механические свойства пород, слагающих пласт, пластовое давление и др.
