Напряжения в призабойной зоне пласта

Анализ распределения напряжений в окрестности забоя выработок различной формы поперечного сечения показал, что перераспределение исходного поля напряжений при сооружении выработки сплошным забоем в упругом породном массиве практически ограничивается областью, удаленной от забоя на расстояние 5Ry. При этом вдоль выработки в пределах зоны влияния забоя можно выделить три характерных участка: возр

астания напряжений впереди забоя вследствие действия опорного давления с максимальной концентрацией в торцовом сечении выработки; скачкообразного изменения поля напряжений и разворота площадок главных напряжений в результате образования полости; постепенного роста напряжений (по модулю) на контуре выработки за её забоем до стабилизации поля в условиях плоской деформации.

Напряженное состояние породного массива вблизи забоя выработки с необходимой достоверностью определяется безразмерной функцией влияния забоя f(L/Rу), которая является множителем к компонентам начального поля напряжений при решении плоских задач и впереди забоя, независимо от формы выработки, изменяется по нелинейной зависимости от единицы (f = 1) до величины коэффициента опорного давления f = k, в плоскости забоя имеет скачек в результате образования полости, а позади забоя постепенно возрастает по экспоненциальной зависимости от f = 0,4-0,5 до единицы в условиях плоской деформации.

6. УПРУГИЕ ИЗМЕНЕНИЯ КОЛЛЕКТОРОВ В ПРОЦЕССЕ РАЗРАБОТКИ И ЭКСПЛУАТАЦИИ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ

Важное значение в процессе разработки нефтяных и газовых месторождений имеют деформации пород, происходящие в процессе эксплуатации месторождения вследствие изменения пластового давления, которое может уменьшаться со временем и вновь восстанавливаться при искусственных методах поддержания давления в залежи.

Как уже упоминалось, горная порода в пласте находится в сложных условиях напряженного состояния. При этом вертикальные и горизонтальные напряжения в основном не равны между собой.

Так как в большинстве случаев истинный характер распределения напряжений в различных направлениях остается неизвестным, напряжения в породе в глубоко залегающих горизонтах оценивают некоторой средней величиной, полагая, что на большой глубине они не зависят от направления. На этом основании средние напряжения в скелете породы оценивают по законам гидростатики.

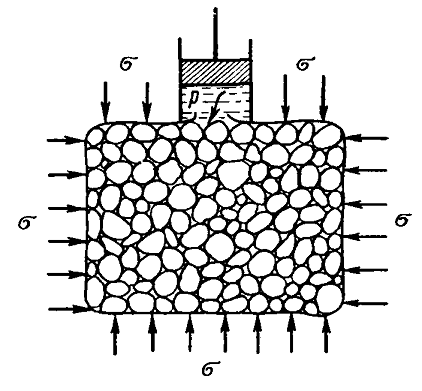

Представим себе элемент породы (рис. 7), заключенный в непроницаемую эластичную оболочку и испытывающий горное давление s, а в порах пласта, насыщенного жидкостью, - давление р.

До начала эксплуатации залежи пластовое давление жидкости способствует уменьшению нагрузки, передающейся на скелет породы от массы вышележащих отложений (если кровля пласта непроницаема). Тогда давление на скелет породы (эффективное давление)

.

Рис. 7

При извлечении нефти на поверхность пластовое давление р падает и давление на скелет породы sэфувеличивается. С падением пластового давления объем порового пространства пласта уменьшается вследствие упругого расширения зерен породы и возрастания сжимающих усилий, передающихся на скелет от массы вышележащих пород, При этом зерна породы испытывают дополнительную деформацию и пористость среди уменьшается также вследствие перераспределения зерен, более плотной их упаковки и изменения структуры пористой среды.

Установлено, что с падением пластового давления объем порового пространства пласта уменьшается вследствие упругого расширения зерен породы и возрастания сжимающих усилий, передающихся на скелет от массы вышележащих пород. При этом зерна породы испытывают дополнительную деформацию и пористость среды уменьшается также вследствие перераспределения зерен и более плотной упаковки их и изменения структуры пористой среды. На объем пор влияют цементирующие вещества породы, обладающие иногда большей упругостью, чем зерна скелета, и участвующие в процессе переукладки зерен породы.

Считается, что основные изменения объема пор с уменьшением пластового давления происходят вследствие возрастания сжимающих усилий, передающихся на пласт от массы вышележащих пород. Некоторые из упомянутых процессов, вызывающие изменение объема пор, являются обратимыми, как например, упругое расширение зерен цемента и деформации их в сторону пустот, не занятых твердым веществом, под действием массы вышележащих пород. Другие же процессы, например, перегруппировка зерен, скольжение их по поверхностям соприкосновения и разрушение и дробление зерен, - процессы необратимые. В результате с возрастанием пластового давления должны появиться значительные остаточные деформации и пористость пород не восстанавливается. Последние деформации пород, по-видимому, характерны для глубоко залегающих пластов.

ВЫВОД

В данной курсовой работе мы разобрали тему: «напряжение в призабойной зоне пласта» и выяснили, что естественное напряженное состояние горных пород можно определять косвенными методами, например по данным о распространении волн напряжений в породах, используя зависимость плотности пород и их модуля упругости от сжимающего напряжений.

К прямым методам определения горного давления можно, с некоторым допущением, отнести измерение горного давления в горных выработках (скважинах, стволах шахт, штреках и т. д.) с последующим расчетом напряженного состояния пород вдали от выработок по соответствующим формулам теории упругости, пластичности и т. д. Можно получать сведения о естественном напряженном состоянии пород, используя данные гидравлического разрыва пласта.

А так же выяснили: какие силы действуют в залежи, какие напряжения в условиях залегания в массиве и в районе горных выработок, особенности распределения напряжения в призабойной части выработки и упругие изменения в процессе разработки и эксплуатации нефтяных и газовых месторождений.

СПИСОК ЛИТЕРАТУРЫ

1. Воробьев А.А., Тонконогов М.П., Векслер Ю.А. Теоретические вопросы физики горных пород. М.: Недра, 1972.

2. Добрынин В.М., Вендельштейн Б.Ю., Кожевников Д.А. Петрофизика. М.: Недра, 1991.

3. Кобранова В.Н. Петрофизика. М.: Недра, 1986.

4. Ладынин А.В. Физические свойства горных пород. Ч. 1. Новосибирск, Изд-во НГУ, 1995.

5. Ладынин А.В. Физические свойства горных пород. Ч. 2. Новосибирск, Изд-во НГУ, 1995.
