Вопросы устойчивости и общие сведения об автогенераторах

Решение задачи.

Изобразим эквивалентную схему усилителя (рис. 8.9).

Рис. 8.9. Эквивалентная схема усилителя

Так как выход усилителя непосредственно соединен с его входом, то очевидно, что значит, необходимо определить К (jw):

=65 src="images/referats/2573/image034.png">

где RЭ = RHRi / (RH + Ri);

YS = 1 / RH + 1 / Ri + jwCH;

t = RЭСН;

К0 = g21RЭ.

Уравнение амплитудно-фазовой характеристики примет вид:

Построенная амплитудно-фазовая характеристика имеет вид (рис. 8.10):

Рис. 8.10. Годограф АФХ усилителя

Замкнутая кривая АФХ целиком находится в левой полуплоскости и не охватывает точку с координатами (1, j0). Таким образом, при соединении выхода данного усилителя с входом, система будет устойчивой.

Иногда в практических схемах затруднительно определить какой является ОС. Для ее определения необходимо исследовать цепь на устойчивость.

Пример 8.5.

В системе с обратной связью основной элемент имеет коэффициент усиления К0 = 1000, не зависящий от частоты. Цепь ОС имеет постоянный коэффициент передачи b0 = 5×10-4×exp (-j45°). Какой является обратная связь в данной системе?

Решение задачи.

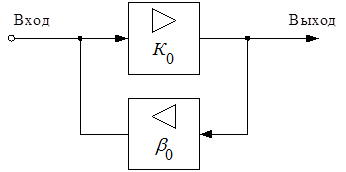

Структурная схема системы имеет вид (рис. 8.11):

Рис. 8.11. Структурная схема системы с ОС

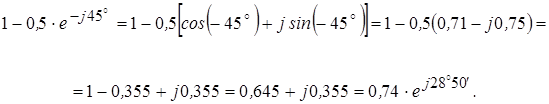

Для выяснения вида ОС необходимо проверить выполнение условия

Если рассматриваемое выражение будет больше 1, то связь будет отрицательной, так как ее введение уменьшает модуль коэффициента передачи системы, если же меньше, либо равно 1, то связь – положительная, что приводит к самовозбуждению системы.

,

Таким образом, связь является положительной, так как модуль коэффициента передачи получился меньше 1, и данную систему можно использовать для реализации автогенератора.

Основные требования к автогенераторам. Область применения и классификация

Электрическая цепь, в которой устанавливаются незатухающие электрические колебания с заданными параметрами (формой, частотой, амплитудой и т. д.) без какого-либо воздействия извне, называется автогенератором.

Все автогенераторы можно разделить на два класса:

- автогенераторы гармонических колебаний;

- автогенераторы релаксационных (не гармонических) колебаний.

В курсе ТЭЦ изучаются автогенераторы (АГ) гармонических колебаний, которые в дальнейшем будем называть просто генераторами. Они используются в радиопередающих устройствах в качестве источников колебаний несущей частоты, в радиоприемных устройствах в качестве гетеродинов, в технике многоканальной связи в качестве задающих генераторов для формирования несущих и контрольных частот, а также в качестве генераторов тонального вызова, в измерительной технике и т. д.

С энергетической точки зрения генератор представляет собой устройство, преобразующее энергию постоянного тока в энергию гармонических колебаний, параметры которых (амплитуда, частота и начальная фаза) определяются только собственными параметрами устройства и не зависят от начальных условий. Отсюда следует, что усилитель не может являться генератором, хотя тоже преобразует энергию постоянного тока в энергию усиливаемых колебаний, поскольку параметры его выходных колебаний зависят от параметров входного колебания.

К генераторам предъявляются следующие основные требования:

1. Стабильность частоты генерируемых колебаний.

2. Получение требуемой мощности выходных колебаний в нагрузке при одновременном сохранении их гармонической формы.

3. Перекрытие заданного диапазона частот.

4. Высокий КПД.

5. Стабильность амплитуды колебаний в нагрузке с изменяющимися параметрами.

6. Малые габариты и вес, высокая надежность и т. д.

В зависимости от назначения автогенераторов, особенностей работы той аппаратуры, где они применяются, различные типы генераторов вырабатывают колебания с частотами от единиц герц до десятков и сотен мегагерц, а также с мощностями от десятков долей милливатт до единиц киловатт. Они могут плавно или дискретно перестраиваться в заданном диапазоне частот или иметь фиксированную настройку. Поэтому критерии, по которым классифицируются генераторы гармонических колебаний, многообразны.

Не останавливаясь на классификации генераторов по их назначению и основным техническим характеристикам, выделим критерии и признаки, позволяющие классифицировать генераторы по их структуре.

1. По принципу действия они делятся на генераторы с внешней цепью положительной обратной связи (на усилительных элементах трехполюсного типа) и генераторы с внутренней связью (на усилительных элементах двухполюсного типа).

2. По типу применяемого усилительного элемента генераторы делятся на:

- ламповые;

- полупроводниковые (транзисторные, на туннельном диоде, на параметрическом или лавинно-пролетном диоде);

- генераторы с газоразрядными приборами;

- генераторы на интегральных микросхемах и т. д.

3. По составу колебательной системы:

- генераторы LC-типа, когда колебательная система состоит из элементов емкости С и индуктивности L;

- генераторы RC-типа, когда колебательная система не содержит элементов индуктивности L.

4. По способу обеспечения внешней обратной связи:

а) генераторы LC-типа:

- с индуктивной (трансформаторной) обратной связью;

- с автотрансформаторной обратной связью;

- с емкостной обратной связью;

б) генераторы RC-типа:

- со сдвигом фазы на 180° в цепи обратной связи;

- с нулевым фазовым сдвигом в цепи обратной связи.

5. По технологии изготовления генераторы различают: на дискретных элементах и в интегральном исполнении.

Литература

1. Богданов Н.Г., Лисичкин В.Г. Основы радиотехники и электроники. Автоколебательные цепи.–2000. – С. 4-21.

2. Никольский И.Н., Хопов В.Б., Варокосин Н.П., Григорьев В.А., Колесников А.А. Нелинейные радиотехнические устройства техники связи.– Л.: 1972.– С. 224-225, 233-235.

3. Кушнир В.Ф., Ферсман Б.А. Теория нелинейных электрических цепей.– М.: Связь, 1972.– С. 186-201.

4. Андреев В.С. Теория нелинейных электрических цепей.– М.: Связь, 1972.– С. 118-135.
