Согласно таблице 13 [1], при наличии тяжёлых условий забора воды первая категория надёжности может быть обеспечена береговым водозабором по схеме «б» или русловым водозабором по схеме «в».

Окончательно схема водозаборных сооружений принимается с учётом профиля речной долины в створе водозаборных сооружений, представленном на рисунке 1.

Как следует из рисунка 1 расстояние от предполагаем

ого водоприёмного окна до вертикали, проведённой через точку пересечения поверхности земли на берегу с линией, превышающий на 1 метр максимальный горизонт в реке, превышает 50 метров, принят водозабор руслового типа, включающий в себя русловой водоприёмный оголовок, береговой сетчатый колодец и насосную станцию первого подъёма. Так как водозабор относится к первой категории надёжности, насосная станция первого подъёма совмещена в одном здании с береговым колодцем, с установкой насосов «под заливом».

В соответствии с таблицей 13 [1] приняты к установке два водоприёмных оголовка в разных створах, каждый оголовок рассчитан на пропуск полного расхода.

1.3 Расчёт элементов водозабора

1.3.1 Расчёт производительности водозабора

Производительность водозабора рассчитана по формуле:

(1)

где Qвз – производительность, м3/ч;

α – коэффициент, учитывающий собственные нужды водопровода, принимается согласно [1] равным 1,1;

Qср.сут – среднесуточное водопотребление, согласно задания Qср.сут=120000м3/сут;

Ксут – коэффициент суточной неравномерности водопотребления, принимается согласно [1] равным 1,2;

Т – продолжительность работы водозабора в течении суток, принято Т=24ч.

1.3.2 Водоприёмные окна и решётки

Площадь окон брутто Ωбр, м2, рассчитана по формуле:

(2)

где Vр – расчётная скорость движения воды в просветах между стержнями решётки, согласно [1] Vр=0,2м/с;

К1 – коэффициент, учитывающий стеснение живого сечения потока элементами решётки (стержни, рама, пояса жёсткости), рассчитывается по формуле:

(3)

где а – толщина стержня, принято, а=32мм;

с – расстояние между стержнями в свету, принято, с=60мм;

К2 – коэффициент, учитывающий допустимое засорение решётки, согласно [1] К2 =1,25.

Исходя из стандартных размеров водоприёмного окна (ширина 1,55м, высота 2,45м, площадь 3,8м2) к проектированию принято 17,53/3,8=4,61, шесть окон; принят к установке оголовок с двухсторонним входом воды.

1.3.3 Сетка

Так как полная производительность водозабора превышает 1 м3/с (согласно пункта 1.3.1 данной записки Qвз=1,8м3/с), приняты к установке ленточные вращающиеся сетки с лобовым подводом воды, каркасного типа, конструкции Водоканалпроект, шириной 2м, с толщиной проволочек сетки 0,5мм и отверстиями в свету 0,5мм.

Площадь сеток брутто Ωбр, м2, рассчитана по формуле 2

Приняты к установке две типовые сетки, производительностью каждой 1,3м3/с.

Исходя из количества сеток и суммарной площади брутто рабочей части каждой сетки, заглубление оси нижнего барабана сетки под минимальный уровень воды в береговом колодце составит:

Рисунок 1 – Схема определения заглубление оси нижнего барабана сетки.

(4)

Из формулы 4:

(5)

где R – радиус нижнего барабана, согласно [3] R=0,5м;

В – ширина сетки, принято В=2м.

Из формулы 5:

Расстояние между осями нижнего и верхнего барабана вращающейся сетки определено расчетом по формуле:

(6)

где ур1%, ур97% - расчетные уровни воды в источнике, согласно задания ур1% =212,5м, ур97% =205,5м;

h1 – минимально допустимое превышение отметки пола наземного павильона над максимальным уровнем воды в источнике, согласно [1] h1 =1м;

h2 – превышение отметки верхнего барабана отметки пола наземного павильона, согласно [5] h2 =2м;

hсам – потери напора в самотечном трубопроводе, согласно пункта 1.3.5 настоявшей работы hсам= 0,7м.

Из формулы 6:

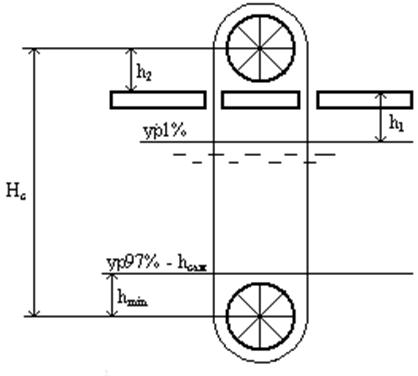

Рисунок 2 – Схема определения расстояния между осями барабанов.

1.3.4 Оголовок

Согласно пункта 1 настоящей работы к установке приняты два водоприёмных оголовка, каждый из которых самостоятельно может обеспечить приём полного расчётного количества воды.

Согласно пункта 1.3.2 настоящей работы в каждом оголовке предусмотрено шесть окон, размерами каждого 1,55x2,45м.

К установке принят железобетонный оголовок с вертикальным расположением окон с двух сторон.

Расчётная схема оголовка представлена на листе ватмана №2.

Схема размещения оголовка в русле представлена на рисунке 1.

1.3.5 Самотечные трубопроводы

От каждого оголовка предусмотрена прокладка двух параллельных ниток самотечного трубопровода, каждый из которых рассчитывается на пропуск 50% полной производительности водозабора.

Диаметр одной нитки определён по формуле:

(7)

где QР – расчетный расход воды, м3/с, определён по формуле 8:

(8)

V – расчётная скорость течения воды в трубопроводе, согласно [3] V=1,3м/с.

Принят диаметр самотечного трубопровода равный 1000мм. К укладке принята стальная труба стандартного диаметра 1000мм. Потери напора рассчитываются по формуле по формуле:

(9)

где i – гидравлический уклон, согласно [3] i=0,00139;

lс – длина самотечной линии, м, с учётом размещения оголовков в разных створах lс составляет 320 метров;

∑ζ – сумма коэффициентов местных сопротивлений трубопровода (вход и выход из трубы, плавный поворот, задвижка):

(10)

где ζВХ – коэффициент местного сопротивления на входе в трубопровод, согласно [3] ζВХ=1,25;

ζВЫХ – коэффициент местного сопротивления на выходе из трубопровода, согласно [3] ζВЫХ=1,0;

ζПР – коэффициент местного сопротивления плавного поворота в трубопроводе, согласно [3] ζПР=0,15

ζЗАДВ – коэффициент местного сопротивления задвижки, согласно [5] ζЗАДВ=1,5
