Разработка конструкции АЛУ

Формат

Зона

Позиция

Обозначение

Наименование

Кол-во

>Примечание

Документация.

А4

АКВТ.230101.КП43.04СБ

Сборочный чертеж

1

А4

АКВТ.230101.КП43.04ТБ

Таблица соединений

1

А3

АКВТ.230101.КП43.04Э3

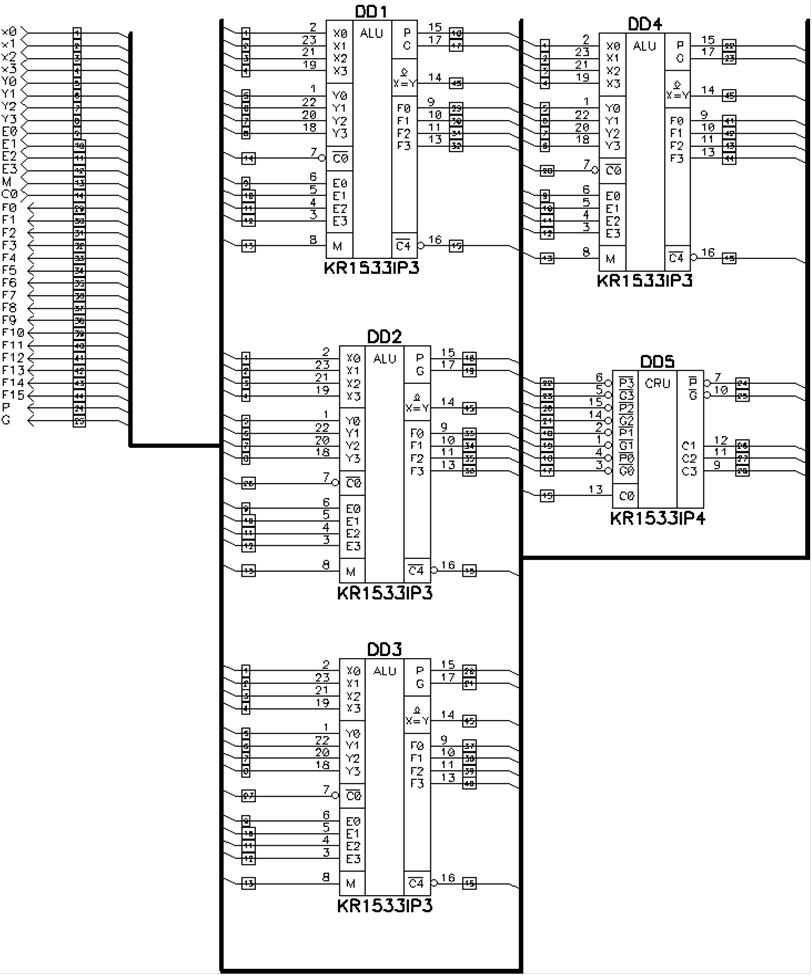

Схема электрическая принципиальная

1

А4

АКВТ.230101.КП43.04Э7

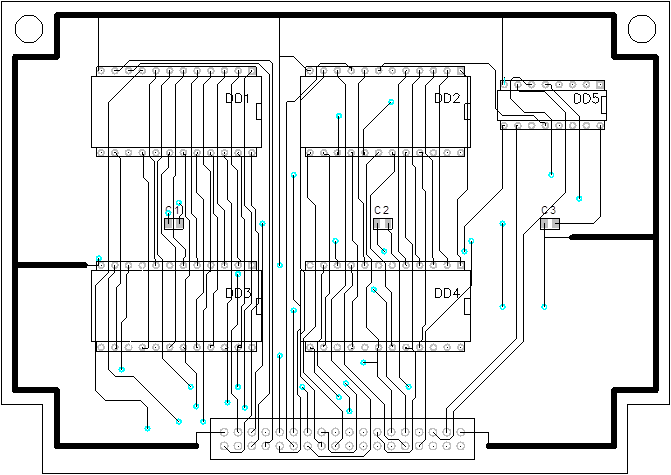

Схема электрическая расположения

1

Детали

А3

1

АКВТ.230101.КП43.04ПП

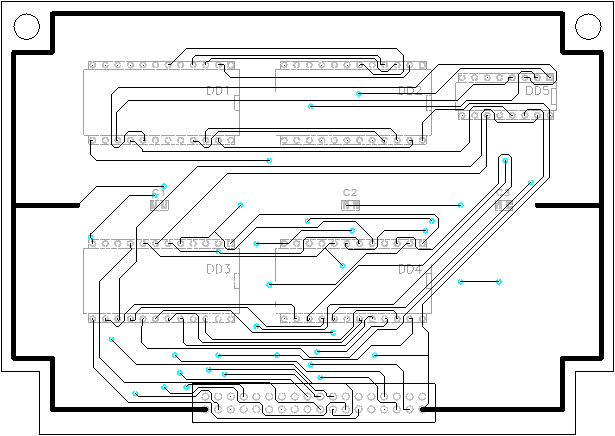

Плата

1

Прочие изделия

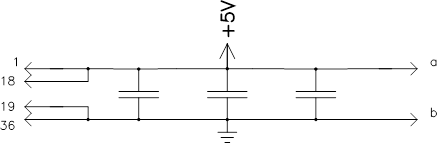

Конденсаторы

2

КМ-5А

3

С1 С3

Микросхемы

3

К1533ИП3

4

D1 D4

К1533ИП4

1

D5

1) Контакты 12 микросхем DD1…DD4 подключить к цепи b

2) Контакты 24 микросхем DD1…DD4 подключить к цепи a

3) Контакты 8 микросхемы DD5 подключить к цепи b

4) Контакты 16 микросхемы DD5 подключить к цепи a
