Экологическая опасность сточных вод пищевой промышленности

n = nн×no(8)

Начальное разбавление рассчитывается в следующих случаях:

· для напорных сосредоточенных и рассеивающих выпусков при соотношении скоростей речной воды Vр и скорости сточных вод из выпуска Vст.

Vст. ³ 4 × Vр (9)

· при абсолютных скоростях истечения струи из выпуска больше 2 м/c.

Кратность начального разбавления nn рассчитывается по методу Н.Н. Ла

пшева.

· Исходные данные:

– расход сточных вод q, м3/с;

– диаметр выпуска d0, м;

– количество выпуском N0;

– скорость течения воды в реке (в месте выпуска) Vр, м/с;

– глубина реки в месте расположения выпуска Н, м;

· Алгоритм расчета:

1) Находится скорость на оси струи

V0=Vp+ДV (10)

ДV – превышение скорости речного потока над скоростью на оси струи (задается в пределах 0,1¸0,15 м/с).

2) Определяется скорость истечения сточных вод из выпускных отверстий

Vcт.=4q/pd0N0, м/с (11)

3) Вычисляется параметр m (отношение скоростей)

m=Vp/V0 (12)

4) По номограмме (рис. 1) определяется .

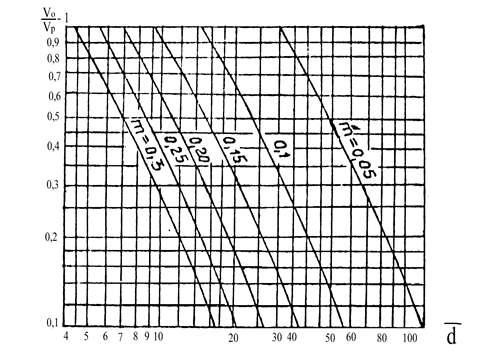

Рисунок 1 - Номограмма для определения диаметра струи в расчетном сечении.

5) Рассчитывается диаметр нестесненной струи в расчетном сечении

, (13)

6) Кратность начального разбавления без учета стеснения струи d<H определяется по формуле:

(14)

7) Кратность начального разбавления с учетом стеснения струи d>H определяется по формуле:

(15)

где определяется по рисунку 2.

Рисунок 2 - Номограмма для определения поправочного коэффициента

Кратность основного разбавления n0 определяется по методу В.А. Фролова и И.Д. Родзиллера.

· Исходные данные:

‑ расчетный расход в водотоке в фоновом створе, Q, м3/с;

– расчетный расход сточных вод в выпуске, q, м3/с;

– скорость водотока при расчетном расходе, Vср, м/с;

– глубина водотока при расчетном расходе, Н, м;

– расстояние от выпуска до контрольного створа по прямой, Lп, м;

– расстояние от выпуска до контрольного створа по фарватеру, LФ, м.

· Алгоритм расчета:

1) Определяется коэффициент смешения:

где j – коэффициент извилистости (отношение расстояния до контрольного створа по фарватеру к расстоянию по прямой)

j= Lф/Lп , (18)

x – коэффициент, зависящий от места выпуска сточных вод (при выпуске у берега x=1, при выпуске в стрежень реки x=1,5); D – коэффициент турбулентной диффузии, м2/с.

2) Коэффициент турбулентной диффузии определяется.

· Для летнего времени по формуле:

D =gVH/37nшС2 (19)

где: g – ускорение свободного падения, g =9,81 м/c2;

nш – коэффициент шероховатости ложа реки,

C – коэффициент Шези, м1/2/c, определяемый по формуле Н.Н. Павловского

С=Ry/ nш

где R – гидравлический радиус потока, м (R » H);

y=2,5×Önш -0,13 –0,75 ÖR ×(Önш –1),

· Для зимнего времени (периода ледостава)

D =gVRпр/37nпрСпр2 (20)

где Rпр, nпр, Спр– приведенные значения гидравлического радиуса, коэффициента шероховатости и коэффициента Шези;

Rпр =0,5H,

nпр = nш[1+(nл/ nш)1,5]0,67

где nл – коэффициент шероховатости нижней поверхности льда.

3) Кратность основного разбавления определяется по формуле:

no=(q+gQ)/q (21)
