Анализ условий труда работников гальванического производства

3.2 ВЕНТИЛЯЦИЯ ГАЛЬВАНИЧЕСКОГО ЦЕХА

Существуют нормы предельно допустимых концентраций ПДК вредных веществ в воздухе рабочих помещений. Эти нормы включают довольно много веществ, выделяющихся в процессе работы гальванического оборудования (брызги и пыль химикатов, пыль абразивов, пары растворителей и т.п.). Для того чтобы их концентрация не превысила допустимого предела, примен

яются различные меры. Наиболее распространенной и наиболее действенной из них является оборудование цеха приточно- вытяжной вентиляцией, назначение которой состоит в том, чтобы за счет обмена воздуха, т.е. отсоса загрязненного и подачи свежего, поддерживать содержание вредных веществ в воздухе гальванического цеха на уровне, не превышающем требований ПДК.

Вентиляция воздуха может происходить за счет разности его температур внутри и снаружи помещения, через открытые окна, случайные щели, даже через стены при их относительно пористом материале, но эта так называемая естественная вентиляция мало производительна, а по направлению и скорости движения воздуха плохо поддается управлению. Значительно более эффективна принудительная промышленная вентиляция, при которой воздух отсасывается или подается вентилятором с силовым приводом. Принудительная вентиляция позволяет отсасывать воздух с нужной интенсивностью непосредственно из мест вредных выделений и подавать свежий воздух, рационально распределяя его по помещению.

Вся приточно - вытяжная система вентиляции гальванического производства, а часто и сообщающихся с ним соседних помещений, представляет собой единое целое, в котором все движения воздуха в трубопроводах и в самом помещении связаны между собой.

Поэтому, какое-либо нарушение предусмотренной проектом взаимозависимости путем, например, переделки каких-нибудь элементов воздуховода или, что гораздо хуже и абсолютно недопустимо, присоединением дополнительных потребителей, не подкрепленное расчетом и соответствующими конструктивными мероприятиями, может катастрофически сказаться на вентиляции всего помещения.

Изготовление и переделки вентиляции должны проводится только квалифицированным специалистам, так как исправность вентиляции - это вопрос здоровья и даже жизни работающих в гальваническом цехе специалистов.

Бортовые отсосы гальванического оборудования

Конструкция бортового отсоса сказывается не только на эффективности работы вентиляции, но и на удобстве работы гальваника, а, следовательно, и на его производительности.

Системы вентиляции, применяемые в гальванических цехах это: вытяжные шкафы, внутри которых устанавливается оборудование; вытяжные зонты (колпаки), устанавливаемые над оборудованием, в том числе над электрофлотаторами; отсасывающие решетки, устанавливаемые сбоку от оборудования с его нерабочей стороны; бортовые отсосы, устанавливаемые на уровне верхнего края гальванических ванн и установок обработки поверхностей. Эти системы показаны на Рис.1

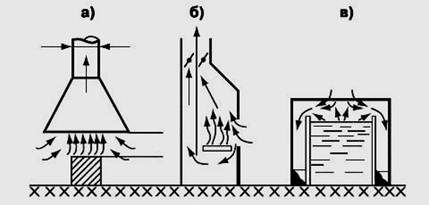

Рис.1 Воздухопринемные устройства местных вытяжных систем: вытяжной зонт (а); вытяжной шкаф (б); бортовой отсос (в).

Характеристика отсасывающих устройств представлена в Таблице 2.

Таблица 2. Характеристика вентиляционных отсосов, применяемых в гальванических цехах.

Тип

Достоинства

Недостатки

Области применения

Вытяжной шкаф

Хорошо изолирует помещения от вредных выделений из оборудования, стоящего внутри шкафа

Затрудненность доступа к оборудованию. При работе над оборудованием человек находится в зоне вредных выделений

При травлении цветных металлов

Вытяжной зонт (колпак)

Простота изготовления

При работе над оборудованием человек находится в струе отсасываемых вредных веществ. Расход воздуха очень велик, гак как трудно избежать непроизводительного подсасывания воздуха с боков

При работе в наливных колоколах с газвыделяющими щелочными электролитами или при очистке колоколов от наростов травлением в кислотах

Панель Чернобережского

(панели равномерного всасывания)

Мало мешает работе, особенно если оборудование стоит у стены и панель не мешает проходу. Хорошо улавливает выделения легких газов, например водяного пара

Требует значительного расхода воздуха. Неудобен ее монтаж при свободно стоящем оборудовании

На промывочных ваннах с горячей водой при их одностороннем обслуживании. В гальванических цехах применяется редко

Бортовой отсос

Хорошо удаляет брызги и тяжелые газы и в большинстве случаев легкие газы. Рабочий, наклоняющийся над оборудованием, находится вне зоны вредных выделений

Увеличивает ширину оборудования, несколько затрудняя доступ к противоположному от рабочего краю ванны

На всех видах гальванического оборудования, включая даже некоторые типы вращающихся колоколов и барабанов

Принцип работы наиболее универсального для гальванического оборудования вентиляционного оборудования - «бортового отсоса» в том, что всасываемый с большой скоростью через узкую заборную щель отсоса воздух образует над зеркалом раствора электролита сильную горизонтальную струю (факел), которая сбивает с вертикального пути выбрасываемые из раствора капли и этим заставляет их главную массу упасть обратно в ванну, а остальные капли и газы увлекаются в вентиляционные отсосы.

Эта работа местного вентиляционного отсоса особенно хорошо наблюдается над гальванической ванной хромирования, брызги от которой ярко окрашены и их путь легко проследить.

3.2.1 РАСЧЁТ БОРТОВОГО ОТСОСА

Бортовые отсосы получили наибольшее распространение в гальваническом производстве, так как они удобны, эффективны и экономичны.

Бортовые отсосы применяют для удаления вредных выделений с поверхности растворов, находящихся в различных ванных, где происходят процессы металлопокрытия и травления. Различают однобортовые отсосы, когда щель отсоса расположена вдоль одной из длинных сторон ванны, двухбортовые, когда щели расположены у двух противоположных сторон, и угловые — при расположении щелей у двух соседних сторон.

Бортовой отсос называют простым (рис. 2,а), когда щели расположены в вертикальной плоскости, и опрокинутым (рис. 2, б),

Рис. 2. Бортовые отсосы: а — простой; б — опрокинутый.

Когда щели расположены горизонтально в плоскости, параллельной зеркалу ванны. Чем токсичнее выделения с зеркала ванны, тем ближе их нужно прижать к зеркалу, чтобы не допустить попадания вредных веществ в зону дыхания работающих у ванн.
