Мероприятия по улучшению условий труда на рабочем месте машиниста насосной станции

Таблица 3

Вид трудовой деятельности, рабочее место

Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами, Гц

Уровни звука, дБА

31,5

63

125

250

500

1000

2000

4000

8000



Предельно-допустимый уровень шума на рабочем месте машиниста

насосных установок

103

91

83

77

73

70

68

66

64

75

Уровни звуковой мощности используемых насосов представлены в таблице 4.

Таблица 4

Тип

Октавные полосы со среднегеометрическими частотами, Гц

31,5

63

125

250

500

1000

2000

4000

8000

Центробеж-ный насос

89

88

85

84

90

88

82

74

65

Расстояния от расчетной точки до установленного оборудования определяем следующим образом

Определим шум в расчетной точке, которая находится в зоне прямого и отраженного звука. Считаем, что ri > 2·lmax, поэтому λ1,2,3,4=1. Поскольку показатель направленности нам неизвестен, то Φ1,2,3,4=2. Площади воображаемых поверхностей с коэффициентом К=4 определяются как

S1=4·3,14·11,42=1632 м2;

S2=4·3,14·4,72=277,5 м2;

S3=4·3,14·4,72=277,5 м2;

S4=4·3,14·11,42=1632 м2.

Объем помещения

Согласно формуле где .

Площадь поверхностей, ограничивающих поверхность помещения:

Поэтому коэффициент Ψ согласно графику на рис. 9 Ψ=0,86.

Подставляем имеющиеся данные в формулу (7):

Расчет уровней звукового давления по остальным частотам спектра сведем в таблице 5. В этой таблице приведем нормируемые значения шума на рабочем месте машиниста. А также изобразим полученные результаты на графике рис. 8.

Таблица 5

f , Гц

31,5

63

125

250

500

1000

2000

4000

8000

Lp , дБ

79

78

75

74

79

75

68

54

48

LH , дБ

103

91

83

77

73

70

68

66

64

Lp - LH, дБ

-

-

-

-

6

5

-

-

-

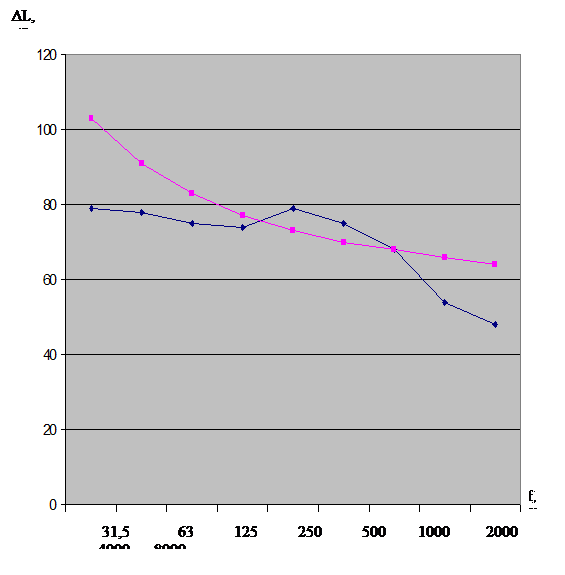

Рис. 8. Уровни звукового давления:

1 – расчетный уровень;

2 – нормируемый уровень предельно допустимых значений.

Превышение шума над нормируемыми значениями по данным полученного расчета происходит в диапазоне частот от 500 до 1000 Гц.

Требуемое снижение шума в расчетной точке

Для снижения шума предлагается рабочее место машиниста звукопоглощающей кабиной.

Принцип звукоизоляции заключается в том, что большая часть падающей на ограждение звуковой энергии отражается и лишь часть проникает через ограждение.

Величина изоляции воздушного шума зависит от материала и толщины преграды. Так, в нашем случае, звукоизоляция воздушного шума плоской однослойной ограждающей конструкцией определяется следующим способом.

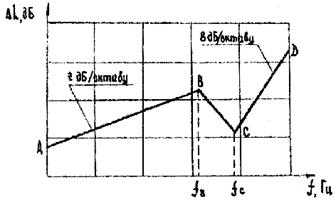

Частотная характеристика изоляции воздушного шума преградой из стекла и металла определяется по графику, представленному на рис. 9.

Координаты точек В и С и наклон отрезка ВА определяют по табл. 6.

Рис. 9. Частотная характеристика изоляции воздушного шума ограждением из металла, стекла и фанеры

Таблица 6

Определение координат точек В, С и наклон участка ВА

Материалы

fB

дБ

fC

дБ

ΔLB

дБ

ΔLC

дБ

z

Сталь

6000/h

12000/h

39

31

5

Алюминиевый лист

6000/h

12000/h

32

22

Асбоцементный лист

11000/h

22000/h

36

30

Сухая штукатурка

19000/h

38000/h



4

Стекло органическое

17000/h

34000/h

37

30

Стекло силикатное

6000/h

12000/h

35

29
