Мероприятия по улучшению условий труда на рабочем месте машиниста насосной станции

Площадь помещения насосного блока 2.

Рассчитаем количество N необходимых ламп для освещения указанных помещений по формуле

, (1)

где – нормированная освещенность, лк; [ 1 ]

=21 height=24 src="images/referats/22828/image013.png">– коэффициент запаса, учитывающий старение ламп и загрязнение светильников (табл. 3); [ 2 ]

– площадь освещаемого помещения, м2;

– коэффициент минимальной освещенности;

– световой поток одной лампы, лм; [ 2 ]

– коэффициент использования светового потока.

принимаем для накаливания равным 1,15; для люминесцентных ламп – 1,5.

Проведем расчет освещения в кабине машиниста насосных установок.

Известно, что тип светильника ЛПО 02, а лампы с максимальной мощностью 65 ватт.

Требуется рассчитать число ламп и определить их мощность для минимального нормированного значения 200 Лк. Коэффициент запаса принимаем равным по табл. 3 [ 2 ] равным 1,5.

Коэффициент зависит от типа светильника, коэффициентов отражения R от стен, потолка, пола и от геометрической характеристики помещения, определяемой индексом помещения:

, (2)

где a– длина помещения, м;

b – ширина помещения, м;

H – высота подвеса светильников над рабочей плоскостью, м.

Исходя из ниже приведенных коэффициентов отражения определим коэффициент использования в процентах.

Таблица 1

Коэффициент отражения некоторых поверхностей Ri приведены в табл. 1, а коэффициенты использования светового потока для рассмотренных выше светильников и ряда сочетаний коэффициентов отражения – в табл. 5.[ 2 ]

,

Полученный коэффициент использования h =28 %.

Предлагается установить 2 светильника ЛПО 02 с люминесцентными лампами мощностью 65 Вт.

Проведем расчет освещения помещения насосного блока.

Известно, что тип светильника ВЗГ, а лампы ДРЛ с максимальной мощностью 300 ватт.

Требуется рассчитать число ламп и определить их мощность для минимального нормированного значения 150 Лк. Коэффициент запаса принимаем равным по табл. 3 [ 2 ] равным 1,5.

Таблица 2

Коэффициент отражения используемых в помещении поверхностей Ri приведены в табл. 2, а коэффициенты использования светового потока для рассмотренных выше светильников и ряда сочетаний коэффициентов отражения – в табл. 5.[ 2 ]

,

Полученный коэффициент использования h =62 %.

Предлагается установить 66 светильников типа ВЗГ с лампами ДРЛ мощностью 300 Вт.

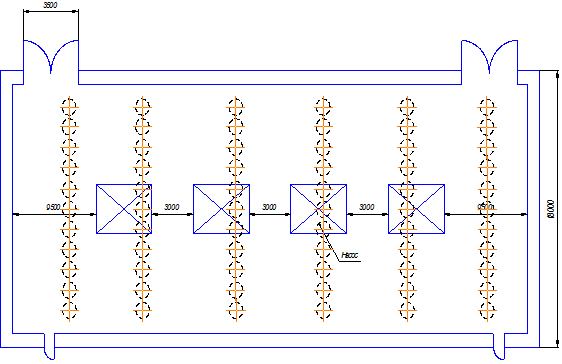

Рис. 3. Эскиз размещения светильников в помещении

3.2 Расчёт виброизоляции

Проведем расчет виброизоляции опор вентиляционной установки, установленной в насосном блоке. Число оборотов электродвигателя n =960 об/мин. Масса агрегата m = 6000 кг. Выявлено, что уровень виброускорения на остове установки = 120 дБ. Нормируемый уровень составляет 100 дБ. Необходимо снизить уровень виброускорения на 20 дБ.

Частота возмущающей силы = n/60 = 960/60 = 16 Гц, следовательно, нужно применить резиновые виброизоляторы.

Собственная частота агрегата на виброопорах в соответствии с формулой должна быть:

=960/(60) =4,8 Гц

Вес станка определим как

H

Расчет виброизолятора.

1. Выбираем материал для виброизолятора, т.е. находим модуль упругости Е, Н/м2 и допустимое напряжение на сжатие , Н/м2 по таблице 1 приложения А.

2. Рассчитываем рабочую высоту резинового элемента hp, м:

(3)

3. Определяем площадь всех резиновых элементов Fp , м2:

производственный фактор машинист насосный станция

, (4)

где Q = m·g – вес оборудования, Н; m – масса оборудования, кг.

4. Исходя из конструкционных соображений, задаем количество виброизоляторов N и проводим проверку их на устойчивость в горизонтальной плоскости:

, (5)

где S = 1 – для квадратного и S = 1,27 – для круглого сечения резинового элемента.

5. Размер поперечного сечения виброизолятора A, м:

, (6)

причем, должно выполняться условие .

6. Высота резинового элемента с учетом ребристости или перфорации:

.

Если какие-либо параметры при расчете оказываются неприемлемыми, то расчет повторяется с другим материалом или другим количеством виброизоляторов.
