Пожаровзрывозащита мукомольного производств

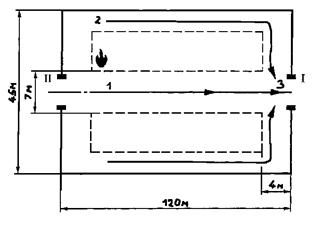

Расчетная схема эвакуации представлена на рисунке 2.

— место пожара; I, II — эвакуационные выходы;

1, 2, 3 — участки эвакуационного пути.

Рисунок 2 — Расчетная схема эвакуации

Эвакуацию осуществляют в направлении первого эвакуационного выхода, так как второй заблокирован очагом пожара.

Плотность людского потока на первом участке эвакуационного пути:

м-2,

где N1 — число людей на первом участке, чел;

f— средняя площадь горизонтальной проекции человека, м2, (0,100 — взрослого в домашней одежде);

— ширина первого участка пути, м;

l1 — длина первого участка пути, м.

Время движения людского потока по первому участку:

мин, (где скорость движения людского потока по горизонтальному пути на первом участке, м/мин (определяют по таблице Ш.1 ГОСТа 12.3.047 – 98 [4] зависимости от плотности D).

Тогда по второму участку м-2 и мин.

Интенсивность движения людского потока по третьему участку:

м/мин.

Время движения людского потока по третьему участку, так как q3 = 1,57 < qmax = 16,5:

мин.

Расчетное время эвакуации:

tр = t1 + t2 + t3 = 1,16 + 1,16 + 0,04 = 2,36 мин.

Геометрические характеристики помещения:

V= 0,8 · 120 · 45 · 16,2 = 30 240 м3

По рекомендуемым данным принимаем значения tкр при аварии со сходными веществами и условиями:

- по повышенной температуре – 362 с;

- по потере видимости – 435 с;

- по пониженному содержанию кислорода – 366 с.

-

t кр = min (362, 435, 366) = 362 c = 6,03 мин.

Необходимое время эвакуации людей из помещения:

tнб = Кб tкр = 0,8 · 362 = 289,6 с = 4,83 мин.

Из сравнения tр с tнб получается:

tр = 2,36 < tнб = 4,83, тогда вероятность эвакуации по эвакуационным путям: Рэ.п = 0,999.

Вероятность эвакуации:

Рэ = 1 - (1 - (1 - Рэ.п ) (1 - Рд.в) =1 -(1 - (1 - 0,999) (1 - 0) = 0,999.

Расчетный индивидуальный риск при Рп.з=0, т.е. выбираем наихудший вариант - вероятность эффективной работы технических решений противопожарной защиты равна нулю (вероятность пожара в здании в год – 0,03):

Qв = Qn Pпp (1 - Рэ) (1 - Рп.з) = 0,03 · 0,67 · (1 - 0,999) · (1 - 0) = 2,01 · 10-5;

Qв = 2 · 10 -5 > = 10-6.

То есть условие безопасности людей не выполнено, значение индивидуального риска больше допустимого. Необходимо внедрение систем взрывопредупреждения и взрывозащиты.

Выполним оценку социального риска на рассматриваемом участке по формуле (Ш.36) ГОСТа 12.3.047 – 98 [4]. В нашем случае — время от начала пожара до блокирования эвакуационных путей в результате распространения на них опасных факторов поражения, имеющих предельно допустимые для людей значения, мин, принимаем максимальное из времени существования «огневого шара», после которого полностью теряется несущая способность конструкций, и расчетного времени развития пожара (33,056 с = 0,55 мин и 120 сек = 2 мин). Для зальных помещений вероятность Q10 гибели 10 и более человек рассчитывают по формуле:

(1.14)

где (1.15)

tр — расчетное время эвакуации людей, мин (согласно расчетам равно 2,36 мин);

Таким образом, tр ≥ и М = 15 · (2 / 2,36) = 12,7 > 10 .

Тогда Q10 = (12.7 - 9) / 12.7 = 0.41.

Вероятность гибели от пожара 10 и более человек в течение года R10 рассчитывают по формуле

R10 = QпPпр (1 - Рэ) (1 - Рпз)Q10. (1.16)

В данном случае R10 = 0.03 · 0.67 · (1-0.999) · (1-0) · 0.41 = 8,241 · 10-6

Для эксплуатируемых здании (сооружений) расчетное значение социального риска допускается проверять окончательно с использованием аналитических данных по формуле

, (1.17)

где N10 — число пожаров, повлекших за собой гибель 10 и более человек в течение периода наблюдения Т, лет:

Nоб — число наблюдаемых объектов.

В данном случае значение социального риска не превышает 10-5 (при таких значениях эксплуатация технологических процессов недопустима), поэтому пожарная безопасность считается условно выполненной. Однако довольно частым является тот случай, что tр < tбл принимаем Q10 = 0 по формуле (1.14), следовательно, вероятность гибели в результате пожара 10 и более человек на рассматриваемом участке равна 0.

2. Обеспечение пожаровзрывобезопасности

2.1. Общие положения

Взрывобезопасность – состояние производственного процесса, предприятия или его отдельных участков, при котором исключена возможность взрыва, предотвращения воздействия на людей опасных и вредных факторов в случае его возникновения, которое обеспечивает сохранение материальных ценностей – зданий, сооружений, производственного оборудования, сырья и готовой продукции.

Взрывобезопасность производственных процессов, зданий, сооружений, производственного оборудования обеспечивают мерами по взрывопредупреждению и взрывозащите, организационными и организационно-техническими мероприятиями в соответствии с действующими нормативно-техническими документами.

Взрывопредупреждение – комплекс организационных и технических мер, предотвращающих возможность возникновения взрывов и направленных на исключение условий образования взрывоопасных пылевоздушных, газовоздушных или пылегазовоздушных (гибридных) смесей и источников их зажигания.

Взрывозащита – комплекс технических мер, предотвращающих воздействие на людей опасных и вредных факторов взрыва и обеспечивающих сохранение производственного оборудования, зданий, сооружений, сырья и готовой продукции. Так как необходимым и достаточным условием возникновения взрыва является наличие взрывоопасной пылевоздушной, газовоздушной или гибридной смеси (смеси с содержанием горючего в пределах области воспламенения) и источника инициирования взрыва (источника зажигания смеси достаточной мощности и температуры), то для предотвращения взрыва необходимо исключить эти условия или хотя бы одно из них. Основные направления мероприятий по взрывопредупреждению представлены в схеме в Приложении 2 на странице _
