Обеспечение безопасности, прогнозирование и разработка мероприятий по предупреждению и ликвидации чрезвычайной ситуации, вызванной аварией на магистральном нефтепроводе

1.2.5 Эксплуатационные нагрузки и воздействия

Основными эксплуатационными нагрузками и воздействиями являются внутреннее давление продукта в трубопроводе и температурный перепад (разность между температурами металла труб при укладке и в процессе эксплуатации). При нормальной эксплуатации магистральных нефтепроводов в соответствии с правилами технической эксплуатации внутреннее давление суще

ственно не меняется. Достаточно полно отработаны методы выбора материалов, оборудования и конструкций магистральных нефтепроводов с учетом внутреннего давления. Несколько сложнее учет температурного перепада. Влияние этого параметра на напряженно-деформированное состояние трубопровода зависит от многих факторов [18].

В результате приведенных причин возникают аварии, приводящие к ЧС, классификация которых приведена ниже.

1.3 Классификация ЧС, вызванных авариями на магистральных нефтепроводах

Аварии, возникающие на МНП, приводят к ЧС, так как в результате разлива нефти возможен пожар, разрушения сооружений, гибель людей, значительные потери материальных ценностей, загрязнение окружающей среды.

Классификация ЧС, вызванных авариями на МНП, отображена на рисунке 1.4.

Рисунок 1.4 – ЧС, вызванные авариями на магистральных нефтепроводах ЧС, вызванные авариями на МНП, могут сопровождаться одним или несколькими следующими событиями:– смертельным(и) случаем(ями);– травмированием с потерей трудоспособности или групповым травматизмом;– воспламенением нефти или взрывом его паров;– утечкой транспортируемой нефти в количестве более 1 т.Нарушение исправного состояния МНП, приведшее к безвозвратным потерям нефти в окружающей природной среде (ОПС) в количестве 1 т и менее, классифицируется как повреждение.Последствия аварий в зависимости от тяжести разделяются на I, II, III категории.К последствиям I категории относятся аварии, приведшие к одному из следующих событий:– смертельному(ым) случаю(ям); травмированию с потерей трудоспособности или групповому травматизму;– воспламенению нефти или взрыву его паров;– безвозвратным потерям нефти, равным 100 т и более.К последствиям II категории относятся аварии, приведшие к безвозвратным потерям нефти, равным 10 т и более.

К последствиям III категории относятся аварии, приведшие к безвозвратным потерям нефти более 1 т [9, 61].

ЧС на объектах транспорта и хранения нефти могут проходить по одному из сценариев, описанных в таблице 1.1.

Пожары на объектах возможны при наличии одновременно горючего материала, окислителя и источника зажигания. На объектах хранения и транспортировки нефти горючим веществом является разлившаяся в результате аварии нефть.

Таблица 1.1 – Сценарии развития ЧС и их проявления

В результате причин, приведенных в пункте 1.2, происходят ЧС на МНП, сопровождающиеся поражающими факторами, которые приведены на рисунке 1.5 [15].

Рисунок 1.5 – Поражающие факторы ЧС и параметры их воздействия на МНП

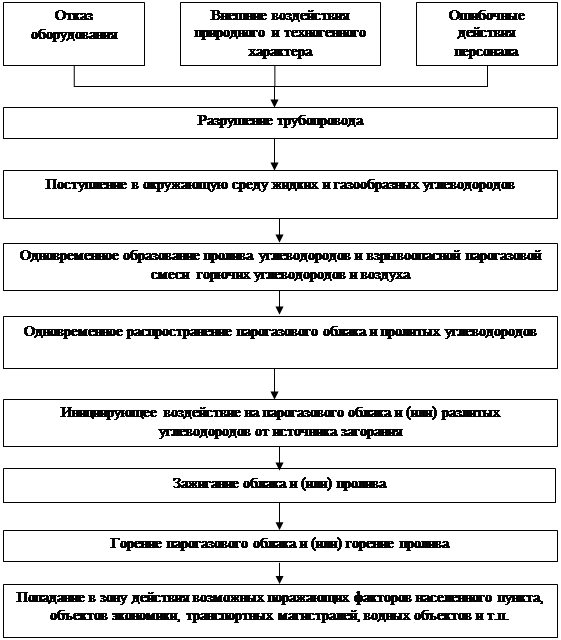

ЧС с пожарами и взрывами на объектах с наличием горючих жидкостей и газов являются, как правило, следствием ситуаций, развивающихся по следующей типовой схеме, представленной на рисунке 1.6 [79].

Рисунок 1.6 – Типовая схема развития аварийной ситуации, связанной с разрушением трубопровода

Таким образом, можно сделать вывод, что ЧС, вызванные авариями на магистральных нефтепроводах, сопровождаются загрязнением окружающей среды, пожарами, гибелью людей, а так же значительным материальным ущербом, поэтому проведем причинно-следственный анализ таких ЧС [9, 79].

1.4 Причинно-следственный анализ ЧС, вызванных авариями на нефтепроводах

Трубопроводный транспорт эксплуатируется достаточно долгое время и причины, по которым возникают ЧС, в течение времени изменяются, поэтому проанализируем причины ЧС в динамике начиная с 1951 года по 2007 год.

В эксплуатировавшихся МНП за период 1951-1965гг. повреждения возникали в основном из-за невыполнения в процессе строительства "Технических условий на производство строительно – монтажных работ по сооружению магистральных трубопроводов", а также из–за отступлений и нарушений "Правил технической эксплуатации магистральных трубопроводов".

Кроме того, повреждения появлялись вследствие неудовлетворительной организации защиты трубопроводов от почвенной коррозии и действия блуждающих токов, из–за повышенных температурных колебаний в течение года (и, следовательно, повышенных температурных напряжений в трубопроводе), в результате размыва грунта под трубопроводом на переходах через водные преграды, оползней, неравномерной осадки грунта после строительства и, наконец, вследствие поставки на строительство некачественных труб (слоистый прокат, неравномерность толщин листов сварных труб, дефекты в заводской сварке и т.д.) [9].

С 1951 по 1965 г зарегистрировано 160 случаев разрушения трубопроводов. Причем, 41,3% составляют сквозные локальные повреждения (свищи), 33,7%– разрывы по монтажным кольцевым стыкам, 20%– разрывы по целому металлу труб и 5% – разрывы по заводским сварным швам.

Однако если рассмотреть разрушения трубопроводов по годам, то можно видеть следующую картину (рисунки 1.7, 1.8).

А - сквозные локальные повреждения (свищи), Б - разрывы по монтажным кольцевым стыкам, В - разрывы по целому металлу, Г - разрушения по заводским сварным швам, Д – другие причины

Рисунок 1.7 – Основные причины ЧС на МНП за период 1951–1958 гг.

Из рисунка 1.7 следует, что основными причинами ЧС на МНП за период 1951–1958 гг. являются сквозные локальные повреждения (свищи) и разрывы по монтажным кольцевым стыкам, а за период 1959–1965 гг. (см. рисунок 1.8) к этим причинам прибавилась еще одна не менее значимая, разрывы по целому металлу.
