Зануление

Занулением называется присоединение металлических корпусов электрических машин, трансформаторов и других токоведущих металлических частей электрооборудования, которые не находятся под напряжением при нормальной работе, к многократно заземленному нулевому проводу.

Нулевым проводом называется провод сети, соединенный с глухозаземленной нейтралью трансформатора или генератора или со средним

нулевым проводом сети постоянного тока.

Многократное заземление нулевого провода — это дополнительная, но обязательная мера защиты, осуществляемая через каждые 200 м по его длине. Надежная защита возможна, если сечение нулевого четвертого провода (Sн.пр.) будет равно (не менее) 50% сечения фазного провода сети (Sф) при изготовлении их из одного материала:

(3.4.34)

Обычно нулевой провод изготавливается из стали, а фазные провода — из цветных металлов. В этом случае необходимо учитывать, что сопротивление их зависит от плотности тока.

На основе экспериментальных данных для выбора эквивалентных по сечению проводников из стали и цветных металлов получены следующие соотношения.

Если провода линии изготовлены из алюминия (Sф^A1)

(3.4.35)

если провода линии изготовлены из меди (Sф^М),

(3.4.36)

Назначение защитного зануления - устранение опасности поражения электрическим током при соприкосновении человека с металлическими частями электрооборудования, оказавшимися под напряжением при замыкании фазы на корпус или землю.

Область применения зануления – трехфазные четырехпроводники сети напряжением до 1000В с глухозаземленной нейтралью или глухозаземленным выводом источника однофазного тока.

Принцип действия зануления основан на превращении пробоя на корпус в однофазное короткое замыкание (замыкание между фазой и нулевым проводом) с целью вызвать ток большой силы, способный обеспечить срабатывание защиты (плавких вставок, средств автоматики)

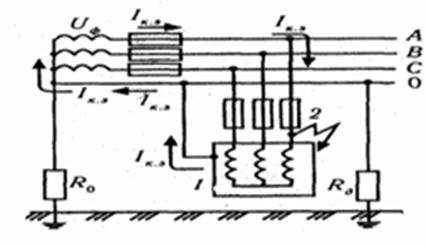

Рис. 3.4.8 Схема зануления

Для того, чтобы произошло быстрое и надежное срабатывание средств защиты, необходимо, чтобы ток короткого замыкания, превышал ток отключения (оплавление плавкой вставки и отключение аппарата)

(3.4.37)

где, Ік.з. - ток короткого замыкания, А

к - коэффициент кратности тока короткого замыкания относительно тока отключения;

Іном - номинальный ток оплавления плавкой вставки или срабатывания автомата, А.

Согласно ПУЭ, проводники зануления подбирают таким образом, чтобы ток короткого замыкания превышал не менее, чем в 3 раза, номинальный ток плавкой вставки.

Время срабатывания отключения поврежденной электроустановки с момента появления напряжения на корпус электроустановки составляет 5-7с при защите плавкими вставками и 1-2с - при защите автоматами.

В аварийный период, с момента возникновения замыкания фазы на корпус и до автоматического отключения поврежденной электроустановки от сети, заземление электроустановок через нулевой защитный проводник снижает напряжение между корпусом и землей.

Повторное заземление позволяет снизить напряжение нулевого провода и корпуса зануленного оборудования относительно земли при замыкании фазы на корпус, как при нормальном режиме, так и при обрыве нулевого провода.

При отсутствии повторного заземления нулевого провода при замыкании фазы на корпус участок нулевого провода в месте замыкания и прикосновения к нему корпуса по отношению к земле находится под напряжением:

(3.4.38)

где, Iк - ток, протекающий по участку: фазный – нулевой провод (ток замыкания), А;

Zн – сопротивление участка нулевого провода от источника питания до места присоединения поврежденного оборудования, Ом,

Rф и Rн - активное сопротивление фазного и нулевого проводов сети, Ом.

При наличии повторного заземления нулевого провода появляется цепь тока замыкания через это заземление.

Автоматическое отключение сетей

Помимо заземления, профилактика электротравматизма заключается в правильном подборе и эксплуатации изоляции электросетей и установок, в автоматическом отключении, применении пониженных напряжений и различных блокировок, в разработке и применении индивидуальных средств защиты.

В тех случаях, когда безопасность не может быть обеспечена устройством заземления, применяются защитные устройства, основными элементами которых являются магнитные пускатели и реле защитного отключения.

Наиболее универсальными устройствами являются те, которые для обеспечения высокой эксплуатационной надежности выполняются на новых полупроводниковых приборах. Например, в СНГ предложено устройство защиты от утечки тока в землю с использованием переменного оперативного тока пониженной частоты. Устройство обладает высокой чувствительностью и может осуществить защиту при токах утечки от 15 мА и выше.

В устройстве защиты от короткого замыкания в электросетях, запатентованном в ФРГ, используется оперативный ток повышенной частоты, что обеспечивает время отключения короткого замыкания 1 мс. Во Франции запатентовано защитное устройство, которое также реагирует на токи повышенной частоты и отличается простотой конструкции.

Защитное отключение (ЗО) – это система автоматического отключения электроустановки при возникновении в ней опасности поражения человека электрическим током (быстродействующая защита).

ЗО должно обеспечивать защиту в следующих случаях: при замыканиях на землю или корпус, при появлении токов утечки. Защитное отключение используют в тех случаях, когда нет уверенности в надежности заземления или зануления.

К устройствам защитного отключения (УЗО) предъявляются следующие требования: высокая чувствительность (реагирование на незначительные изменения входной величины), короткое время срабатывания (время отключения не должно превышать 0,2 с), способность отключить напряжение выборочно от поврежденного оборудования, надежность и самоконтроль (отключение при неисправности УЗО)

Эффективно применение защитного отключения в электроустановках напряжением до 1000В: в передвижных электроустановках с изолированной нейтралью; в стационарных установках для защиты электрифицированного инструмента; в условиях повышенной опасности в стационарных электроустановках с глухозаземленной нейтралью; на отдельных установках высокой мощности.

Электрозащитные средства.

Электрозащитные средства (ЭЗС) – это переносимые и перевозимые средства, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля.

По характеру применения средства защиты, согласно ГОСТ 12.4.011-89 «Средства защиты работающих. Общие требования», классифицируются на две категории:
