Проектирование автомобильных дорог

Отдельные величины технических нормативов следует обосновать расчетами. Расчеты технических нормативов следует выполнять для основной расчетной скорости и для трудных участков пересеченной местности и сопоставляться с рекомендуемыми [13] для данной технической категории дороги.

3.2.1 Установление технической категории дороги и назначение расчетной скорости движения автомобилей

Техническ

ая категория дороги устанавливается по [13, табл. 1] на основе данных об интенсивности и составе движения, приведенных в задании на выполнение курсового проекта.

Используя данные о составе потока и коэффициенты приведения различных транспортных средств по [13, табл. 2], рассчитываем приведенную интенсивность движения по формуле:

, (1)

где– интенсивность движения транспортного средства i-ой марки;

– коэффициент приведения транспортного средства i-ой марки.

В соответствии со значением определенной интенсивности движения транспортных единиц на перспективный год эксплуатации дороги по [13, табл. 1] определяется техническая категория автомобильной дороги.

Интенсивность движения на автомобильных дорогах неравномерна в течение суток. Для определения пиковых периодов максимальной интенсивности (для использования в последующих расчетах) необходимо рассчитать распределение суточной интенсивности движения по часам, используя формулу 2 и таблицу 1.

Интенсивность движения за искомый час:

, (2)

гдеNi – интенсивность движения за искомый час суток, пр. авт./ч;

Ki – коэффициент, соответствующий искомому часу суток;

N – замеренная интенсивность движения, пр. авт. /ч;

К – коэффициент, соответствующий часу суток, когда был произведен замер интенсивности движения.

Таблица 1 – Коэффициенты распределения интенсивности движения по часам суток

Часы

0 – 1

1 – 2

2 – 3

3 – 4

4 – 5

5 – 6

6 – 7

7 – 8

Коэффициент

0,083

0,025

0,009

0,023

0,059

0,144

0,270

0,32

Часы

8 – 9

9 – 10

10 – 11

11 – 12

12 – 13

13 – 14

14 – 15

15 – 16

Коэффициент

0,52

0,68

1,0

0,84

0,74

0,75

0,83

0,97

Часы

16 – 17

17 – 18

18 – 19

19 – 20

20 – 21

21 – 22

22 – 23

23 – 0

Коэффициент

1,05

0,95

0,9

0,47

0,26

0,24

0,19

0,12

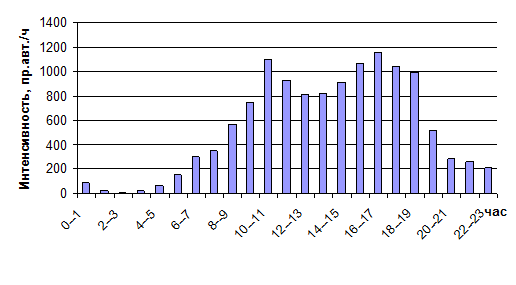

По полученным расчетам строиться график распределения интенсивности по часам суток (рисунок 1).

Рисунок 1 – График распределения интенсивности движения по часам суток

Расчетная скорость движения автомобилей принимается в зависимости от установленной технической категории дороги и рельефа местности (таблица 2).

Таблица 2 – Расчетные скорости движения автомобилей

Автомобили

Расчетная скорость для данной категория дороги, км/ч

I

II

III

IV

V

легковые

150

120

100

80

60

грузовые

75

60

50

40

30

автобусы

75

60

50

40

30

Для определения остальных технических нормативов автомобильной дороги необходимо для указанных в задании расчетных автомобилей составить таблицу технических характеристик [4, 6, 7, 17] по форме таблицы 3.

Таблица 3 – Основные технические характеристики расчетных автомобилей

Параметры

Ед. изм

Обозначения

Автомобиль

грузовой

легковой

1. Число осей

шт



2. Число ведущих осей

шт



3. Полный вес автомобиля с нагрузкой

кН

G



4. Полный вес автомобиля

кН

Gсц



5, Грузоподъемность

кН

Г



6. Ширина колеи задних колес

м

К



7. Ширина автомобиля

м

а



8. Длина автомобиля

м

L



9. Высота автомобиля

м

h



10. Максимальная мощность автомобиля

кВт

N



11. Число оборотов коленчатого вала

об./мин

n



12. Передаточное число в коробке передач

-



I передача

-

ik1



И передача

-

ik2



Ш передача

-

ik3



IV передача

-

ik4



V передача

-

ik5



13. Передаточное число главной передачи

-

io



14. Максимальная скорость

км/ч

V



15. Механический КПД

-

h



16. Радиус качения колес

м
