Проектирование автомобильных дорог

1 – цементобетон; 2 – прослойка из песка, обработанного органичес-кими вяжущими материалами; 3 – щебеночный слой; 4 – дополнительный (морозозащитный, дренирующий) слой основания из песка, гравия, шлака или морозоустойчивых местных каменных материалов; толщина его назначается по расчету; 5 – среднезернистый, мелкозернистый или песчаный асфальтобетон; 6 – крупнозернистый пористый асфальтобетон; 7

– щебень, обработанный органическими вяжущими методом пропитки; 8 – гравийная смесь; 9 – щебень, обработанный органическими вяжущими материалами в установке; 10 – гравийная смесь с добавками щебня, обработанная вяжущими в установке; 11 – цементогрунт; 12 – щебеночное покрытие, обработанное органическими вяжущими методом пропитки с последующей поверхностной обработкой); 13 – щебень, укрепленный добавками цемента (верхний слой 6 %, нижний 4 %); 14 – грунт, укрепленный добавками неорганических вяжущих; 15 – гравийные покры-тия из некондиционных каменных материалов, укрепленных малыми дозами цемента. На покрытии двойная поверхностная обработка; 16 – бу-лыжная мостовая; 17 – грунт, укрепленный песчано-глинистыми добав-ками; 18 – грунт, укрепленный щебнем, шлаком, гравием или дресвой.

4. Расчет по допускаемому упругому прогибу ведется послойно, начиная с подстилающего грунта. Рекомендуется подсчет вести используя таблицу 23.

Таблица 23 – Расчет дорожной одежды нежесткого типа

В столбец 5 заносятся рассчитанные значения отношения , где D – диаметр расчетного отпечатка шины, который принимается равным для расчетной нагрузки на ось 100 кН – 37 см; 110 кН – 39 см; 130 кН – 42 см.

В столбец 8 заносятся рассчитанные значения отношения .

По итогам подсчета по данным столбца из номограммы (рисунок 15) выбирается Еобщ, после чего в столбце 7 производиться подсчет модуля упругости единого нижнего слоя .

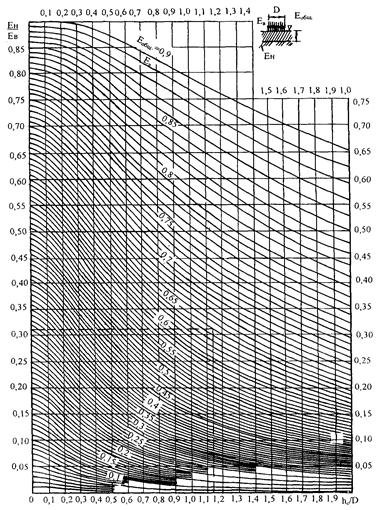

Рисунок 15 – Номограмма для определения общего модуля упругости двухслойной системы, Еобщ

Конструктивные слои дорожной одежды должны быть представлены на листе графической части проекта с обозначениями и толщиной конструктивных слоев (рисунок 16).

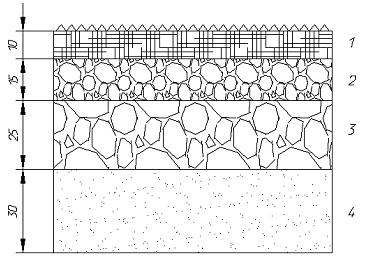

Рисунок 16 – Конструктивные слои дорожных одежд:

1 – смесь асфальтобетонная горячая плотная с минеральным порошком марки III; 2 – щебеночная смесь, обработанная жидким битумом смешением на дороге; 3 – щебень фракционированный III класса проч-ности, уплотненный по способу заклинки; 4 – песок, удовлетворяющий требованиям ГОСТ 8736-93, крупный. Применяется как дренирующий и морозозащитный слой дорожной одежды

3.8 Оценка транспортно-эксплуатационного состояния дороги

В данном разделе необходимо провести расчет и сравнение скорости движения транспортного потока, пропускной способности и коэффициентов аварийности до и после реконструкции дороги. При оформлении результатов расчета все значения промежуточных коэффициентов и итоговые характеристики заносятся в соответствующие таблицы. Строятся эпюры скорости потока, пропускной способности и коэффициентов аварийности.

При сравнении пропускной способности отмечаются участки с минимальной пропускной способностью до и после реконструкции и выявляются, какие элементы отвечают за снижение пропускной способности. Приводятся максимальные значения коэффициентов загрузки до реконструкции, на первый год после реконструкции (при той же интенсивности) и на перспективу в 20 лет.
