Проектирование автомобильных дорог

Биссектриса:

. (81)

Ордината любой точки, откладываемая от касательной (тангенса), или продолжения уклона для выпуклой кривой – вниз, для вогнутой – вверх:

, (82)

гдеX – расстояние от начала кривой, м.

Для облегчения проектирования вертикальных кр

ивых созданы специальные шаблоны (пользование ими значительно ускоряет работу).

2. Определяется пикетажное положение точек начала и конца вертикальной кривой.

3. Определяются высотные значения точек начала и конца вертикальной кривой (по значениям уклонов и расстояниям ломанной проектной линии).

4. Рассчитываются высотные отметки вершины кривой, пикетажное положение вершины кривой, высотные отметки вертикальной кривой на каждом пикете и высотные отметки плюсовых точек (начал, середин и концов круговых кривых, начал и концов переходных кривых);

5. Определяются чёрные отметки точек начал, вершин и концов вертикальных кривых.

6. Определяются рабочие отметки:

. (83)

Положительные рабочие отметки записываются над проектной линией, отрицательные – под проектной линией.

На продольный профиль наносятся точки перехода из выемки в насыпь (нулевые точки).

Расчёт пикетажного положения нулевых точек производится по формуле:

, (84)

гдеxлев – расстояние от ближайшей точки, лежащей на прямом участке красной линии слева от точки пересечения красной и чёрной линий продольного профиля, м;

hлев – рабочая отметка точки, лежащей на прямом участке красной линии слева от точки пересечения красной и чёрной линий продольного профиля, м;

hпр – рабочая отметка точки, лежащей на прямом участке красной линии справа от точки пересечения красной и чёрной линий продольного профиля, м;

l – расстояние между точками с известными рабочими отметками, лежащими на прямом участке красной линии справа и слева от точки пересечения красной и чёрной линий продольного профиля, м.

В случае, если точка пересечения проектной линии с чёрной линией продольного профиля лежит на вертикальной кривой, её пикетажное положение определяется путём совместного решения системы уравнений вертикальной кривой и прямого участка чёрной линии с известными высотными отметками и продольным уклоном.

Графическое изображение продольного профиля является одним из основных проектных документов, на основе которых строится дорога. Чертеж продольного профиля оформляют в строгом соответствии с установленными правилами. Продольный профиль вычерчивается в соответствии с требованиями ГОСТ Р 21.1701-97 [18].

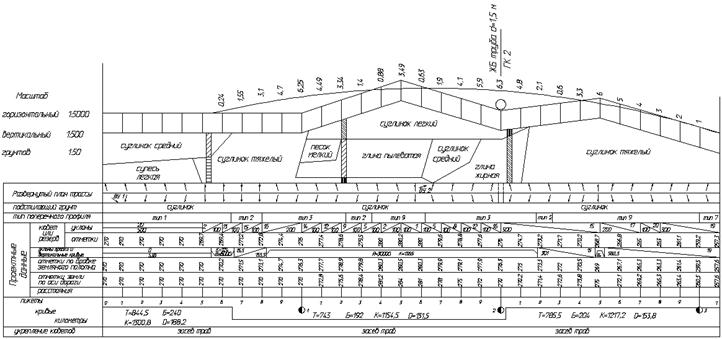

Рисунок 11 – Продольный профиль трассы автодороги

3.6 Проектирование поперечного профиля дороги

Поперечным профилем называется изображение в уменьшенном масштабе сечения дороги вертикальной плоскостью, перпендикулярной к оси дороги (рисунок 12).

Поперечные профили земляного полотна принимают на основе решений по продольному профилю с учетом типовых поперечных профилей для наиболее характерных точек трассы (высокая насыпь, глубокая выемка, раскрытая выемка, низкая насыпь, полунасыпь-полувыемка и т. д.) [8], требований СНиП 2.05.02-85, рельефа местности, почвенно-грунтовых, геологических, гидрологических и климатических условий, а также дорожно-климатического районирования территории РФ и типа местности по характеру увлажнения.

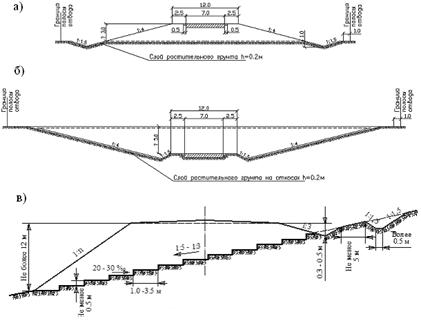

Рисунок 12 – Поперечные профили земляного полотна: а) в насыпи; б) в выемке); в) на косогоре

В пояснительной записке дается характеристика каждого применяемого поперечного профиля земляного полотна, его местоположение (указывается пикет и плюс) и привязываются к продольному профилю.

Отдельные, наиболее характерные поперечные профили земляного полотна, необходимо вынести на лист графической части проекта. В этом случае на чертеже поперечного профиля должны быть указаны: «красная» и «черная» отметки, уклоны и ширина обочин и проезжей части, заложение откосов насыпей и выемок, кюветов, резервов и т. д. Поперечные профили вычерчиваются в масштабе 1:100 или 1:200.

3.7 Проектирование дорожных одежд

Дорожной одеждой называется конструкция проезжей части, выполненная в виде одного или нескольких слоев для создания ровной и прочной поверхности. Верхние слои дорожной одежды, в которых возникают значительные напряжения сжатия и сдвига от тяжелых автомобилей, устраиваются из материалов, обладающих достаточной прочностью при всех колебаниях температуры и влажности. В нижних слоях можно максимально использовать местные каменные материалы.

Расчет нежестких дорожных одежд при кратковременном действии нагрузки следует выполнять по трем критериям прочности: упругому прогибу всей конструкции, сопротивлению сдвигу в грунте и в слабосвязных слоях одежды, растяжению при изгибе слоев одежды из грунтов и каменных материалов, обработанных неорганическими вяжущими.

Расчет нежестких дорожных одежд на длительное действие нагрузки следует выполнять по сдвигу в грунте и в слабосвязных слоях одежды.

В данном проекте необходимо выполнить расчет по допустимому упругому прогибу всей конструкции.

Тип дорожного покрытия выбирается по категории в соответствии с [13, табл. 27].

Расчет выполняется согласно методики представленной в [19], в следующей последовательности:

1. Вычисляем суммарное расчетное количество приложений расчетной нагрузки за срок службы:

, (85)

гдеNр – приведённая интенсивность на каждый год срока службы, авт./сут. Величина приведенной интенсивности на последний год срока службы Np определяется по формуле:

, (86)

гдеfпол – коэффициент, учитывающий число полос движения и распреде-ление движения по ним, определяемый по таблице 11 (при числе полос 4 и более fпол=0,25);

Таблица 11 – Значение коэффициента, учитывающего число полос движения
