Расчет автомобильного карбюраторного двигателя

Рефераты / Транспорт / Расчет автомобильного карбюраторного двигателя

Коэффициент неравномерности крутящего момента :

; .

Эффективный крутящий момен

т двигателя в Н∙м:

; .

Расхождение между полученным по графику и рассчитанным в тепловом расчете значениями :

; <.

5 Расчет деталей на прочность

5.1 Поршень

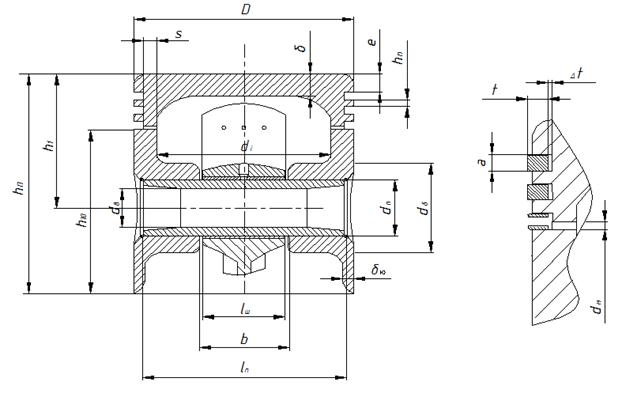

Таблица 5.1― Размеры элементов поршневой группы

Элементы поршневой группы	Расчетные зависимости для карбюраторного двигателя	Значения размеров, мм
Высота поршня	1,05∙D	104
Расстояние от верхней кромки поршня до оси пальца	0,6∙D	60
Толщина днища поршня	0,06∙D	5
Высота юбки поршня	0,7∙D	70
Диаметр бобышки	0,4∙D	40
Расстояние между торцами бобышек	0,4∙D	40
Толщина стенки юбки поршня	3	3
Толщина стенки головки поршня	0,07∙D	7
Расстояние до первой кольцевой канавки	0,1∙D	10
Толщина первой кольцевой перемычки	0,04∙D	4
Радиальная толщина кольца : - компрессионного - маслосъемного	0,0425∙D 0,0425D	4,2 4,2
Высота кольца	3	3
Радиальный зазор кольца в канавке поршня - компрессионного - маслосъемного	0,85 0,9	0,85 0,9
Разность между величинами зазоров замка кольца в свободном и рабочем состоянии	3.1∙t	13
Внутренний диаметр поршня	D-2(s+t+Δt)	74,6
Число масляных отверстий в поршне	10	10
Диаметр масляного канала	0,4∙a	1,2
Наружний диаметр пальца	0,25∙D	25
Внутренний диаметр пальца	0,7∙dn	17,5
Длина пальца	0,83∙D	82
Длина втулки шатуна	0,4∙D	40
