Безопасность перехода судна по маршруту Астрахань-Некка

Содержание

Введение

1. Предварительный расчет перехода

1.1 Главные характеристики судна

1.2 Приближенный расчет пути

1.3 Подбор навигационных карт и пособий

1.4 Корректура карт и пособий

2. Штурманская справка на переход

2.1 Навигационно-гидрографический обзор района плавания

2.2 Гидрометеоусловия по участкам перехода

2.3 Средства н

авигационного оборудования района

2.4 Особенности режима плавания

3. Штурманская справка по порту прихода

4. Штурманская справка по порту отхода

5. Предварительная прокладка

5.1 Правила плавания по акватории Астраханского порта

5.2 Следование по каналу от Астрахани до морского рейда

6. Навигационные расчеты на переход

6.1 Выбор и прокладка курсов

6.2 Расчет курсов

6.3 Подъем карты

6.4 Расчет светлого времени суток

7. Особые случаи морской практики

7.1 Управление судами смешанного плавания в штормовых условиях

7.2 Использование универсальной диаграммы качки при выборе безопасного курса и скорости

7.3 Расчет безопасных курсов

7.4 Расчет условий отсутствия слеминга

Заключение

Список используемой литературы

Введение

Дипломная работа является завершающим этапом подготовки специалиста. В процессе эксплуатации судна судоводителю приходится решать вопросы, связанные с безопасностью перехода из порта в порт. От правильности принятия решения зависит безопасность и экономическая эффективность рейса. Особо важное значение приобретает для судоводителей судов река море плавания, ввиду их ограничений.

Расчет перехода включает две задачи. Первая – расчет и графическое решение перехода. Вторая – практическое выполнение перехода и решение задач возникающих во время перехода.

Одной из главных задач на переходе является избежание судном эффекта слеминга и выбор безопасных курсов при штормовании.

1. Предварительный расчет перехода

1.1 Главные характеристики судна

Таблица 1

Данные по судну

NN

ХАРАКТЕРИСТИКА



ЗНАЧЕНИЕ



Длина максимальная

метры

114.02



Ширина максимальная

метры

13.22



Высота надводного борта

метры

5.50



Высота надводная

метры

13.0



Осадка: в полном грузу

метры

3.5



в балласте

метры

1.17



Поправка на пресную воду

метры

0.80



Дедвейт

тонны

3581.00



Валовая вместимость (брутто)

рег.тонны

2240



Чистая вместимость (нетто)

рег.тонны

1237



Скорость судна на глубокой, чистой воде:




в полном грузу

узлы

9.5



в балласте

узлы

10.5

14

Коэффициенты полноты при осадке 3,5 м



15

Грузовой ватерлинии



0,891

16

Мидель шпангоута



0,997

17

Водоизмещения



0,818

18

Продольная метацентрическая высота при водоизмещении




4097



258,1



2957



338,4



1263



626,4

19

Поперечная метацентрическая высота при водоизмещении




4097



1,85



2957



3,26



1263



8,29

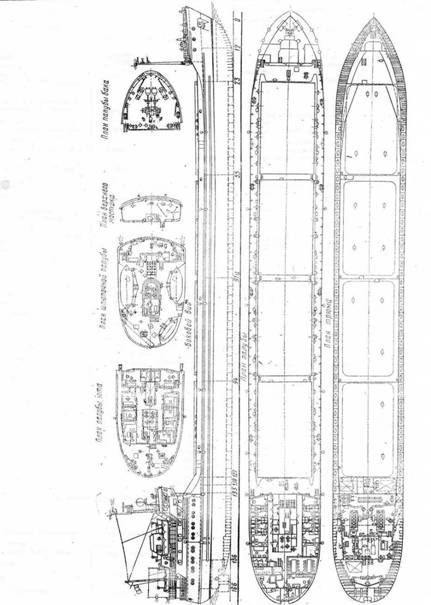

Рис.1 т/х Сормовский проект 1570

1.2 Приближенный расчет пути

Расстояние, вычисленное по карте: 548 миль.

Расстояние, по таблице расстояний: 552 миль.

Расстояние, вычисленное по карте по сравнению с расстоянием по таблице расстояний: расстояние по карте меньше на 0,04 %.

1.3 Подбор навигационных карт и пособий

Карты, руководства и пособия для плавания на предстоящий рейс подбираются по откорректированному «Каталогу карт и книг» в соответствии с задачей и с учетом возможных заходов в порты убежища и промежуточные порты. При подборе карт учитываются требования, что навигационная прокладка ведется на картах самого крупного масштаба, в частности: для захода в порты, бухты, на рейды и якорные места подбираются планы; для плавания в непосредственной близости от берегов, в шхерах и узкостях подбираются частные карты; для плавания на значительном удалении от берега – путевые; для общего изучения района плавания и составления графического плана рейса – генеральные карты.

Все подобранные на переход карты, руководства и пособия для плавания сводим в таблицу № 2 и № 3.

Таблица 2

Список отечественных карт на переход

№ п/п

Адмиралтейский номер карты

Заголовок карты или пособия

Год Издания Масштаб

Примечание

1

30300

КАСПИЙСКОЕ МОРЕ

2003



2

31004

СРЕДНЯЯ ЧАСТЬ КАСПИЙСКОГО МОРЯ

1999



3

31005

ЮЖНАЯ ЧАСТЬ КАСПИЙСКОГО МОРЯ

1998



4

32007

От КАЛИНИНО ДО ЗАБУРУНЬЕ

1989



6

32011

От МАНГЫШЛАКСКОГО ЗАЛИВА до м. ПЕСЧАНЫЙ

1998



7

32012

От м. ПЕСЧАНЫЙ до м, АДАМТАШ

1998



8

32013

От м. СЕНГИРЛИ до м. КАРАСЕНГИР

1999



9

32015

Подходы к КРАСНОВОДСКОМУ ЗАЛИВУ

1997



10

33047

Подходы к п. БЕНДЕР-ТОРКЕМЕН

1994



11

35023

ЮЖНАЯ ЧАСТЬ АСТРАХАНСКОГО РЕЙДА

1997



12

35024

СРЕДНЯЯ ЧАСТЬ АСТРАХАНСКОГО РЕЙДА

1994



13

35025

СЕВЕРНАЯ ЧАСТЬ АСТРАХАНСКОГО РЕЙДА

2003



14

38032

Залив БЕКОВИЧА - ЧЕРКАССКОГО

1995



15

38045

Южная часть ТЮБ – КАРАГАНСКОГО залива

1995
