Тепловой расчет двигателя внутреннего сгорания

4.2.5 Крутящие моменты

Крутящий момент одного цилиндра

Мкр.ц.= Т × R , H×м ; (114)

Мкр.ц.= Т × 0,043 ,H×м .

Значения Мкр.ц заносим в графу 11, табл 7.

Определяем период изменения крутящего момента чутырехтактного двигателя с равными интервалами между величинами:

θ = 720 / i , град ; (115)

θ = 720 / 4 = 180˚.

Суммирование з

начений крутящих моментов всех четырех цилиндров двигателя осуществляется табличным методом (табл.4.3.) через каждые 10˚ угла поворота коленчатого вала.

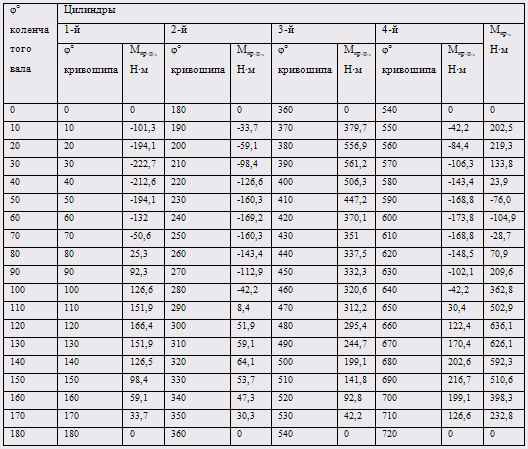

Таблица 4.3. Результаты расчета крутящего момента

По полученным в табл 8. данным Мкр строим график в масштабе

Мм=и Мφ=3º в мм.

Определяем средний крутящий момент двигателя:

– по данным теплового расчета:

Мкр.ср.= Мi = Ме / ηм , Н×м ; (116)

Мкр.ср.= 220,81 / 0,879 = 251,2 Н×м.

– по площади, заключенной под кривой Мкр:

Мкр.ср= (F1-F2) ·Мм / АО, Н×м ; (117)

Мкр.ср = (904-40) · 16,878 / 60 = 243 Н×м.

– определяем ошибку:

Δ = (251,2-243) ·100 / 251,2 = 3,3 %.

Определяем максимальные и минимальные крутящие моменты:

Мкр.max = 636,1 Н×м ;

Мкр.min = -104,9 Н×м.

4.2.6 Силы, действующие на шатунную шейку коленчатого вала

Для проведения расчета результирующей силы, действующей на шатунную шейку рядного двигателя составляем табл. 8. Значения силы Т переносим из табл. 7, в табл. 9.

Суммарная сила, действующая по радиусу кривошипа:

Рк = К + КRш = (К - 5858), Н. (118)

Результирующая сила Rшш подсчитывается графическим сложением векторов сил Т и Рк при построении полярной диаграммы.

Масштаб сил на полярной диаграмме: Мр/ = Мр/2 = 392,5/2 = 196,25 Н в мм чертежа.

Значения Rшш для различных φ заносим в таблицу 9 и по ним же строим диаграмму Rш.ш в прямоугольных координатах.

По развернутой диаграмме Rш.ш определяем :

Rш.ш.ср= Мр/ · F / ОB, Н, (119)

где ОВ=240мм – длина развёрнутой диаграммы;

F = 10552 мм2 – площадь под кривой Rш.ш.

Rш.ш.ср = 196,25 . 10552 / 240 = 10552 Н;

Rш.ш.max = 16247 Н ; Rш.ш.min = 200 Н.

По полярной диаграмме строим диаграмму износа шейки. Сумму сил Rш.ш.i, действующих по каждому лучу диаграммы износа (от 1 до 12), определяем с помощью таблицы 10. По диаграмме износа определяем положение оси масляного отверстия (м=75º).

4.2.7 Силы, действующие на колено вала

Определяем суммарную силу, действующую на колено вала по радиусу кривошипа:

Kpk = Рk + KRk = Рk-8082 , Н ; (120)

Результаты заносим в табл.9.

Результирующую силу, действующую на колено вала Rk, определяем по диаграмме Rш.ш Векторы из полюса Ок до соответствующих точек на полярной диаграмме в масштабе Мр/ =196,25 Н в мм выражают силы Rk, значения которых для различных j° заносим в таблицу 9.

Таблица 9 Результаты расчета сил действующих на колено вала.
