Ремонт и техническое обслуживание ходовой части ГАЗ-3102

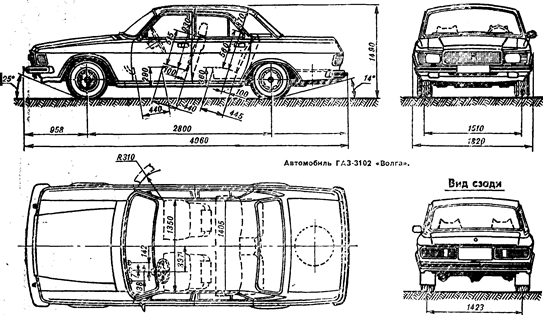

Рисунок 1.2 – Чертеж автомобиля ГАЗ 3102.

2. Назначение, устройство и работа ходовой части автомобиля ГАЗЗ 3102

Передняя подвеска автомобиля ГАЗ 3102 (рисунок 2.1) независимая, шкворневая, пружинная, рычажная (с поперечным расположением рычагов), с двумя телескопическими амортизаторами двухстороннего действия; смонтирована на съемной поперечине и представляет собой самостоятельный узел.

Для поглощения и уменьшения дорожных вибраций рычаги подвески соединены с осями, закрепленными на поперечине рамы, через резиновые втулки, не требующие смазки. В резиновые втулки запрессованы распорные втулки, которые зажимаются на верхних осях гайками, а в нижних – пальцами с самотормозящей резьбой. Качание рычагов происходит только за счет деформации резиновых втулок без проскальзывания между резиной и металлом, а также без поворота металлических распорных втулок на оси.

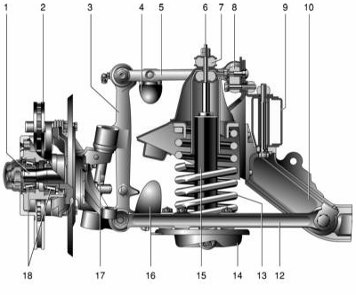

Рисунок 2.1 – Передняя подвеска:

1 – цапфа поворотного кулака; 2 – тормозной диск; 3 – стойка; 4 – верхний буфер; 5 – верхний рычаг; 6 – шток амортизатора; 7 – подушки верхнего крепления амортизатора; 8 – ось верхнего рычага; 9 – лонжерон; 10 – балка; 11 – резинометаллические шарниры верхнего рычага; 12 – нижний рычаг; 13 – пружина; 14 – нижняя чашка пружины; 15 – амортизатор; 16 – нижний буфер; 17 – шкворень; 18 – роликовые подшипники ступицы колеса;

Наружные концы рычагов соединены с головками стойки через резьбовые шарниры. Наружная резьбовая втулка запрессована в головку стойки, а внутренняя распорная зажата между головками рычагов, стянутых пальцем с гайкой. Между торцами резьбовой втулки и торцами верхних и нижних рычагов имеются зазоры, которые необходимы для вращения резьбовой втулки по распорной при качании подвески. Зазоры должны быть одинаковыми, разница в размерах не более 0,8 мм. От попадания грязи через этот зазор втулки защищены резиновыми кольцами круглого сечения.

Резьбовая распорная втулка имеет мелкую торцовую насечку. Такая же насечка имеется на одной из головок рычагов. При затяжке гаек пальцев шлицы насечки входят друг в дуга и втулку нельзя провернуть даже с очень большим усилием. На втором рычаге шлиц нет и в процессе затяжки шлицы втулки частично внедряются в гладкий торец головки рычага, увеличивая тем самым надежность стопорения резьбовой втулки от проворачивания.

В колесно-ступичный узел входит дисковый тормоз с вентилируемым диском, тормозная скоба плавающего типа, основание которой привернуто к кронштейну с запрессованной в него цапфой, выполненный раздельно от цапфы кулак, ступица с резьбовым отверстием для крепления тормозного диска и диска колеса болтами. Поворотный рычаг съемный и крепится через гладкие отверстия в рычаге и кулаке к кронштейну болтом и специальным болтом с удлиненной головкой, являющимся также ограничителем поворота колес автомобиля. Между кулаком и кронштейном зажат щит тормоза. Подшипники ступицы и имеют плавную бесступенчатую регулировку.

Задняя подвеска (рисунок 2.2) автомобиля выполнена на двух продольных асимметричных листовых рессорах, работающих совместно с двумя телескопическими амортизаторами двухстороннего действия.

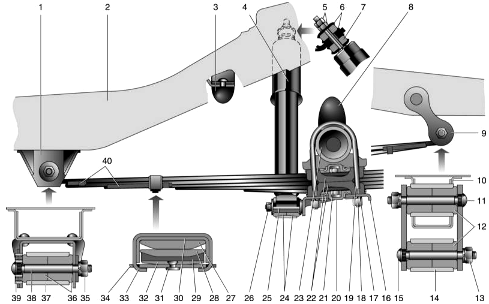

Рисунок 2.2 – Задняя подвеска:

1 – кронштейн; 2, 10 – лонжероны пола кузова; 3 – дополнительный буфер; 4 – амортизатор; 5 – гайка и контргайка верхнего крепления амортизатора; 6 – стальные шайбы; 7 – резиновые подушки; 8 – основной буфер; 9 – серьга рессоры; 11 – палец; 12 – резиновые втулки; 13 – гайка; 14 – заднее ушко рессоры; 15 – палец; 16 – подкладка рессоры; 17 – пружинная шайба; 18 – гайка стремянки; 19 – стремянка; 20 – резиновая подушка; 21 – центровой болт; 22 – обоймы; 23 – балка заднего моста; 24 – резиновые втулки амортизатора; 25 – болт; 26 – гайка; 27 – коренной лист рессоры; 28 – второй лист рессоры; 29, 40 – полиэтиленовые противоскрипные прокладки; 30 – прокладка хомута; 31 – заклепка; 32 – третий лист рессоры; 33 – хомут; 34 – пластина хомута; 35 – гайка; 36 – резиновые втулки; 37 – переднее ушко рессоры; 38 – палец; 39 – шайба с резьбовыми отверстиями.

Рессора стянута центровым болтом и хомутами. Между тремя первыми листами рессоры установлены по концам полиэтиленовые прокладки, которые устраняют скрипы рессор и повышают их долговечность.

Все шарниры соединения задней подвески выполнены на резиновых втулках (шарниры рессор и нижние крепления амортизаторов) и резиновых подушках (крепление верхних концов амортизаторов). Резиновые шарниры не требует смазки, а также смягчают передачу на кузов дорожных вибраций и шумов. Для этой же цели крепление рессоры к заднему мосту осуществляется через резиновые подушки, охваченные обоймами. Ход заднего моста вверх ограничивается буферами, а так же дополнительным буфером, установленным на кронштейне под полом кузова. Этот буфер необходим для ограничения хода вверх карданного вала и предотвращения его задевания за тоннель пола.

Все пальцы крепления рессор одинаковы и запрессованы в шайбы или щеки серьг. Противоположные концы пальцев затягиваются гайками.

Амортизаторы предназначены для гашения колебаний автомобиля, возникающих при движении по неровным дорогам. Их действие основано на использовании сопротивления протеканию жидкости через малые проходные сечения в клапанах хода сжатия и отдачи. От исправности амортизаторы в значительной степени зависит комфортабельность автомобиля и долговечность деталей кузова и шасси. Нормально работающие амортизаторы должны гасить колебания автомобиля после переезда препятствия за 1-2 качка.

Нельзя отворачивать гайки, вывесив только одну сторону автомобиля. Закрученный стабилизатор, распрямляясь, может нанести травму.

Передние и задние телескопические амортизаторы автомобиля одинаковы по конструкции и имеют много общих деталей (рисунок 2.3).

Передний амортизатор отличается от заднего тем, что он имеет меньшую длину, меньший рабочий ход штока, но создает большее сопротивление при растяжении (ход отдачи). Кроме того, они отличаются способом крепления нижнего конца: передний амортизатор крепится с помощью резинового блока в сборе с осью, запрессованного в проушину нижней головки, а задний через конические резиновые втулки присоединяется к пальцу, закрепленному на подкладке рессоры.

Для удобства обслуживания и ремонта амортизаторы без особых трудностей снимаются с автомобиля и выполнены разборными.

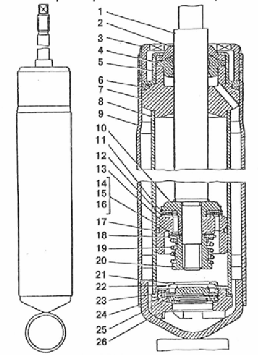

Рисунок 2.3 – Амортизатор:

1 – шток; 2 – защитное кольцо; 3 – гайка резервуара; 4 – манжета штока; 5 – обойма манжеты; 6 – уплотнительное кольцо; 7 – направляющая втулка штока; 8 – цилиндр; 9 – резервуар; 10 – ограничительная тарелка; 11 – пружина перепускного клапана; 12 – тарелка перепускного клапана; 13 – поршень; 14 – дроссельный диск; 15 – диск клапана отдачи; 16 – шайба; 17 – кольцо поршня; 18 упорная тарелка; 19 – пружина клапана отдачи; 20 – гайка; 21 – обойма клапана сжатия; 22 – пружина впускного клапана; 23 – тарелка клапана сжатия; 24 – дроссельный диск; 25 – диск клапана сжатия; 26 – корпус клапана сжатия.
