СИСТЕМАПИТАНИЯДИЗЕЛЯ

В последние годы стали все шире использовать дизельные двигатели на автомобилях. В канун 1977 г. (29.12.1976 г.) введена в эксплуатацию первая очередь К

амского комплекса (КамАЗ) по производству большегрузных автомобилей с дизельными двигателями.

В связи с увеличением выпуска дизелей некоторые автомобильные заводы страны (ЗИЛ, ГАЗ, ЛАЗ, ЛиАЗ, Уральский и др.) проводят испытания новых моделей автомобилей и автобусов с дизельными двигателями, чтобы в ближайшее время заменить ими карбюраторные двигатели. Следует признать, что использование карбюраторных двигателей на грузовых автомобилях в современных условиях с экономической точки зрения нецелесообразно, а также нежелательно вследствие большого загрязнения атмосферы токсичными веществами.

Хорошие технико-экономические показатели дизелей способствуют их широкому применению на автомобилях. В перспективе намечено использование дизелей на всех грузовых автомобилях, автобусах и на значительной части легковых автомобилей.

ДИЗЕЛЬНОЕТОПЛИВО

Для дизелей используют более дешевые, чем бензины, сорта нефтяных топлив (керосино-газойлевые и соляровые фракции). Согласно существующим стандартам дизельное топливо получают двух видов: из малосернистых (ГОСТ 4749—73) и сернистых (ГОСТ 305—73) нефтей. Дизельное топливо выпускается следующих марок: ДА, ДЗ, ДЛ и ДС (ГОСТ 4749—73) и А, ЗС, Л и С (ГОСТ 305—73).

Арктические топлива ДА и А предназначены для питания дизелей при температуре окружающего воздуха ниже —30° С (ДА) и при —50° С и выше (А); зимние топлива ДЗ и ЗС (зимнее северное) — при температуре выше —30° С; летние топлива ДЛ и Л — при температуре воздуха 0° С и выше; ДС и С — специальные дизельные топлива. Зимние и летние топлива различаются главным образом температурой застывания. Качество дизельного топлива оценивают октановым числом. Дизельное топливо сравнивают со смесью из двух топлив: цетана и альфаметилнафталина. Цетан обладает минимальным периодом запаздывания воспламенения, обеспечивает работу двигателя по мягкой характеристике, для него цетановое число условно принимают равным 100. Альфаметилнафталин обладает наибольшим, периодом запаздывания воспламенения (трудно воспламеняется) и вызывает работу двигателя по жесткой характеристике: его цетановое число условно принимают равным нулю. Если испытываемое дизельное топливо ведет себя в отношении воспламеняемости как объемная смесь, состоящая например, из 40% цетана и 60% альфаметилнафталина, то цетановое число такого топлива равно 40 и т. д. По содержанию серы дизельное топливо бывает двух видов: содержание серы не более 0,2%; содержание серы от 0,2 до 0,5%. Например, топливо Л-0,2 — летнее с содержанием серы до 0,2 %, топливо ЗС-0,5 — зимнее северное с содержанием серы до 0,5%.

ОБЩАЯ СХЕМА СИСТЕМЫ ПИТАНИЯ

Система питания дизеля служит для подачи в цилиндры двигателя воздуха и топлива и отвода отработавших газов. Топливо подается под большим давлением, в определенные моменты (характеризуемые углом опережения по. дачи топлива) и в определенном количестве в зависимости от нагрузки двигателя. Система питания дизеля состоит из систем подачи воздуха, подачи топлива и выпуска отработавших газов.

В систему питания четырехтактного дизеля ЯМЗ-236 (рис. 1, а) входят топливный бак 9, фильтры грубой 8 и тонкой 1 очистки топлива, топливоподкачивающий насос 11, топливопроводы, форсунки 6, топливный насос 5 высокого давления с всережимным регулятором, воздухоочиститель 4 и другие приборы и детали.

Рассмотрим путь топлива в системе питания. Из бака 9 через фильтр 8 грубой очистки по топливопроводу 10 топливо поступает к топливоподкачивающему насосу 11, от которого подается по топливопроводу 12 к фильтру 1 тонкой очистки, а по топливопроводу 2 к насосу 5 высокого давления. Насос по топливопроводам 3 высокого давления подает топливо в форсунки 6 в соответствии с порядком работы цилиндров двигателя (1—4—2—5—3—6). Независимо от частоты вращения коленчатого вала двигателя в каналах насоса поддерживается постоянное давление топлива 130—150 кН/м2 (1,3-— 1,5 кгс/см2) вследствие работы перепускного клапана 13 и жиклера фильтра тонкой очистки. Топливо, не использованное в насосе высокого давления, но топливопроводу 14 сливается в бак. Топливопроводы 7 служат для отвода в бак топлива, просочившегося между распылителем форсунки и иглой. Топливо, постоянно циркулирующее в системе питания, охлаждает головку насоса, отводит в бак топливо и воздух, попавший в систему.

Особенностью системы питания дизеля автомобиля КамАЗ-5320 является наличие в ней двух топливоподкачивающих насосов 23 и 34 (рис. 86, б). Насос 23, установленный на кронштейне коробки передач, имеет только ручной привод, а насос 34, укрепленный на корпусе насоса 17 высокого дав­ления, имеет два привода: ручной и механический.

При работе двигателя топливо из бака 27 по топливопроводу 29 поступает в фильтр 31 грубой очистки, затем подходит к тройнику 25 и по топливопроводу S3 к топливоподкачивающему насосу 34. Насос 34 нагнетает топливо по топливопроводу 18 к фильтру 22 тонкой очистки, а из него по топливопроводу 24 к впускной полости насоса 17 высокого давления. От насоса 17 по топливопроводам 16 топливо подается в форсунки 15 в соответствии с порядком работы цилиндров двигателя (1—5—4—2—6—3—7—8).

Топливо, не использованное в насосе высокого давления, и воздух, попавший в систему питания, отводятся через перепускной клапан насоса и сливной клапан фильтра тонкой очистки по топливопроводам 19 и 30 в топливный бак. Топливопроводы 32 и 28 с тройником 26 служат для отвода в бак топлива, просочившегося между распылителем и иглой.

При работе дизеля ЯАЗ-М206 топливоподкачивающий насос 14 (рис. 2) засасывает топливо из бака 2 через трубку 1, топливопровод 4, фильтр 7 грубой очистки и топливопровод 16, а затем нагнетает топливо по топливопроводу 15 через фильтр 8 тонкой очистки и топливопровод 9 к насосам-форсункам 12 в соответствии с порядком работы цилиндров двигателя (1 — 5—3—6—2—4). Избыток топлива, непрерывно идущего через насосы-фор­сунки, охлаждает их и по топливопроводам 11 и 13 отводится в топливный бак. В конце отводящего топливопровода 11 установлен штуцер 10 с дроссельным отверстием, создающим сопротивление, что способствует поддержанию необходимого давления в системе питания.

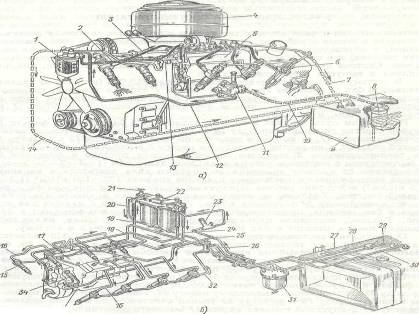

Рис. 1. Схемы систем питания четырехтактных дизелей:

а — дизеля ЯМЗ-236; б — дизеля автомобиля КамАЗ-5320; 1 и 22 — фильтры тонкой очистки топ­лива; 2, 3, 7, 10, 12, 14, 16, 18, 19, 20, 24, 28, 29, 30, 32 и 33 — топливопроводы; 4 — воздухоочи­ститель; 5 к 17 — насосы высокого давления; 6 и 15 - форсунки; 8 и 31 — фильтры грубой очистки топлива; 9 и 27 — топливные баки; 11, 23 и 34 — топлнвоподкачивающяе насосы; 13 — перепускной клапан; 21 - кран отбора топлива к подогревателю; 25 и 26 - тройники
