Назначение тормозной системы Урал-4320

· Своевременному выявлению и устранению неисправностей;

· Повышению надежности и безопасности эксплуатации;

· Продлению срока службы подвижного состава и увеличению пробега автомобилей до ремонта.

Таблица 1. Периодичность техобслуживания подвижного состава выпуска после 1972 г., км

То-1 и ТО-2, периодичность которых указана в таблице 1 включают контрольно-диагностические, крепежные, регулировочные, смазочные и другие работы, направленные на предупреждение и выявление неисправностей, снижения интенсивности износа деталей и предотвращения ухудшения параметров технического состояния подвижного состава.

Таблица 2.Коэффициенты корректировки нормативов в зависимости от условий эксплуатации

При планировании ТО необходимо учитывать следующие рекомендации:

1. Допустимое отклонение от нормативов периодичности ТО составляет +-10%;

2. Периодичность замены масел и смазок уточняется в зависимости от типов и конструктивных особенностей агрегатов и механизмов, а также марки применяемого масла;

3. СО проводится 2 раза в год и включает работы по подготовке подвижного состава к эксплуатации в летний и зимние периоды;

4. Нормативы трудоемкостей ТО-1 и ТО-2 не включают трудоемкость ЕО;

5. То должно обеспечивать безотказную работу подвижного состава в пределах установленных периодичностей при выполнении требуемых операций ТО.

Коэффициенты, влияющие на периодичность То-1 и ТО-2

Категория условий эксплуатации учитывается с помощью коэффициента К1 и влияет на периодичность ТО, ресурсы до капитального ремонта (К1 изменяется от 1,0 до 0,6) и трудоемкость ТР (К1 изменяется от 1,0 до 1,5).

Модификация подвижного состава и особенности организации его работы (автомобили с прицепами, самосвалы и т.д.) учитываются коэффициентом К2, который применяется для корректирования трудоемкости ТО и ТР (К2=1,0¸1,25) и ресурсов до капитального ремонта (К2=1¸0,75).

Природно-климатические условия учитываются при определении периодичности ТО, удельной трудоемкости ТР и норм пробега до капитального ремонта с помощью коэффициента К3, который соответственно изменяется: при определении периодичности – от 0,8 до 1,0; удельной трудоемкости ТР – от 0,9 до 1,3; при определении ресурсов до первого капитального ремонта соответственно от 0,7 до 1,1.

Коэффициент К4 учитывает изменение трудоемкости ТР автомобилей в ремонте в зависимости от пробега автомобиля с начала эксплуатации. Этот коэффициент изменяется для трудоемкости от 0,4 (для пробега, составляющего 25% и менее ресурса автомобиля до капитального ремонта) до 2 и более при пробеге автомобиля в 1,75¸2 раза, превышающем ресурс до капитального ремонта.

В зависимости от пробега с начала эксплуатации до капитального ремонта изменяется и продолжительность простоев автомобиля на ТО и ремонте, которое учитывается коэффициентом К’4 равным 0,7 – 1,4. При пробеге автомобиля, превышающем его значение до первого капитального ремонта, величина К’4 принимается равной 1,4.

2. Основная часть

2.1 Устройство тормозной системы Урал 4320

2.1.1 Назначение

Тормозная система предназначена для снижения скорости движения автомобиля, вплоть до остановки и удержания его неподвижным, с уклоном.

В автомобиле Урал 4320 имеются две тормозные системы – рабочая и стояночная.

Рабочая тормозная система служит для быстрого снижения скорости автомобиля вплоть до остановки.

Стояночная тормозная система служит для удержания его неподвижным относительно опорной поверхности.

2.1.2 Устройство

Рабочая тормозная система автомобиля Урал 4320 состоит из шести тормозных механизмов и пневматического привода.

Тормозной механизм (рис. 1) включает тормозной барабан 3, опорный диск 1, две колодки 2 с фрикционными накладками, две оси колодок, стяжную пружину, разжимной кулак с валом.

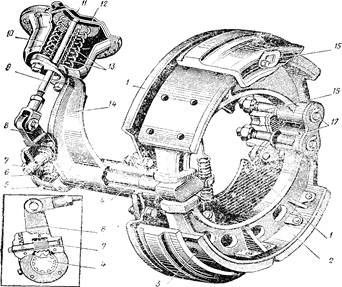

Рабочий тормозной механизм автомобиля Урал 4320 (рис. 1)

1 – опорный диск, 2 – колодка тормоза. 3 – тормозной барабан, 4 – вал разжимного кулака, 5 – пробка отверстия для смазки, 6 – червячная шестерня, 7 – червяк, 8 – рычаг, 9 – шток тормозной камеры, 10 – корпус тормозной камеры, 11 – крышка тормозной камеры, 12 – диафрагма, 13 – пружина, 14 – кронштейн тормозной камеры, 15 – крышка люка, 16 – кронштейн осей колодок, 17 – эксцентриковые оси колодок.

Привод рабочей тормозной системы состоит из компрессора, регулятора давления, тормозного крана, предохранительного клапана, шести тормозных камер, разобщительного крана, соединительной головки, крана отбора воздуха, манометра, трубопроводов и шлангов.

Компрессор служит для создания давления в пневмосистеме автомобиля. На автомобиле Урал 4320 используется двухцилиндровый поршневой компрессор одноступенчатого сжатия. (Рис. 2)
