Система смазки и охлаждения двигателя автомобиля

Рис. 8. Вентиляция картера двигателя: 1 — золотник; 2, 6 — шланги; 3 — воздушный фильтр; 4 — коллектор; 5 — пламегаситель; 7 — маслоотделитель; 8 – трубка

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 из газов выделяется масло,

которое по трубке 8 стекает в масляный поддон. Пламегаситель 5 исключает проникновение пламени в картер двигателя при вспышках в карбюраторе.

2. Система охлаждения

2.1 Назначение и характеристика

Системой охлаждения называется совокупность устройств, осуществляющих принудительный регулируемый отвод и передачу теплоты от деталей двигателя в окружающую среду.

Система охлаждения предназначена для поддержания оптимального температурного режима, обеспечивающего получение максимальной мощности, высокой экономичности и длительного срока службы двигателя.

При сгорании рабочей смеси температура в цилиндрах двигателя повышается до 2500 °С и в среднем при работе двигателя составляет 800 .900°С. Поэтому детали двигателя сильно нагреваются, и если их не охлаждать, то будут снижаться мощность двигателя, его экономичность, увеличиваться изнашивание деталей и может произойти поломка двигателя.

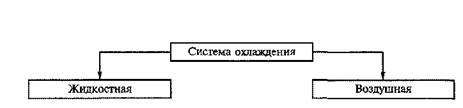

Рис. 9. Типы систем охлаждения

При чрезмерном охлаждении двигатель также теряет мощность, ухудшается его экономичность и возрастает изнашивание. Для принудительного и регулируемого отвода теплоты в двигателях автомобилей применяют два типа системы охлаждения (рис. 9). Тип системы охлаждения определяется теплоносителем (рабочим веществом), используемым для охлаждения двигателя. Применение в двигателях различных систем охлаждения зависит от типа и назначения двигателя, его мощности и класса автомобиля. В жидкостной системе охлаждения используются специальные охлаждающие жидкости — антифризы различных марок, имеющие температуру загустевания - 40 °С и ниже. Антифризы содержат антикоррозионные и антивспенивающие присадки, исключающие образование накипи. Они очень ядовиты и требуют осторожного обращения. По сравнению с водой антифризы имеют меньшую1 теплоемкость и поэтому отводят теплоту от стенок цилиндров двигателя менее интенсивно. Так, при охлаждении антифризом температура стенок цилиндров на 15 .20°С выше, чем при охлаждении водой. Это ускоряет прогрев двигателя и уменьшает изнашивание цилиндров, но в летнее время может привести к перегреву двигателя. Оптимальным температурным режимом двигателя при жидкостной системе охлаждения считается такой, при котором температура охлаждающей жидкости в двигателе составляет 80 .100 °С на всех режимах работы двигателя. Это возможно при условии, что с охлаждающей жидкостью уносится в окружающую среду 25 .35 % теплоты, выделяющейся при сгорании топлива в цилиндрах двигателя. При этом в бензиновых двигателях величина отводимой теплоты больше, чем в дизелях. На рис. 10 приведена диаграмма распределения теплоты, выделяющейся при сгорании топлива в цилиндрах двигателей автомобилей при жидкостной системе охлаждения. Из диаграммы следует, что в механическую работу преобразуется 20 .35% теплоты, уносится с отработавшими газами 35 .40%, теряется на трение 5 % и уносится с охлаждающей жидкостью 25 .35 % теплоты.

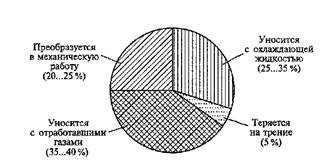

Рис. 10. Диаграмма распределения теплоты

По сравнению с воздушной жидкостная система охлаждения более эффективная, менее шумная, обеспечивает меньшую среднюю температуру деталей двигателя, улучшение наполнения цилиндров горючей смесью и более легкий пуск двигателя при низких температурах, а также использование жидкости для подогрева горючей смеси и отопления салона кузова автомобиля. Однако в системе возможно подтекание охлаждающей жидкости и имеется вероятность переохлаждения двигателя в зимнее время.

В двигателях автомобилей жидкостная система охлаждения получила наиболее широкое распространение. В воздушной системе охлаждения отвод теплоты от стенок камер сгорания и цилиндров двигателя осуществляется принудительно потоком воздуха, создаваемым мощным вентилятором. Для более интенсивного отвода теплоты от цилиндров и головок цилиндров они выполнены с оребрением. Вентилятор у V-образного двигателя установлен в развале между цилиндрами и приводится клиноре-менной передачей от шкива коленчатого вала. Двигатель сверху, с передней и задней сторон закрыт кожухами, направляющими потоки воздуха к наиболее нагреваемым частям двигателя. Вентилятор отсасывает воздух из внутреннего пространства, ограниченного развалом цилиндров. Поток воздуха, входящий снаружи в пространство между развалом цилиндров, проходит между ребрами цилиндров и головок и охлаждает их. На режиме максимальной мощности вентилятор потребляет 8 % мощности, развиваемой двигателем. Интенсивность воздушного охлаждения двигателей существенно зависит от организации направления потока воздуха и расположения вентилятора. В рядных двигателях вентиляторы располагают спереди, сбоку или объединяют с маховиком, а в V- образных — обычно в развале между цилиндрами. В зависимости от расположения вентилятора цилиндры охлаждаются воздухом, который нагнетается или просасывается через систему охлаждения. Оптимальным температурным режимом двигателя с воздушным охлаждением считается такой, при котором температура масла в смазочной системе двигателя составляет 70 . 110°С на всех режимах работы двигателя. Это возможно при условии, что с охлаждающим воздухом рассеивается в окружающую среду до 35 % теплоты, которая выделяется при сгорании топлива в цилиндрах двигателя. Воздушная система охлаждения уменьшает время прогрева двигателя, обеспечивает стабильный отвод теплоты от стенок камер сгорания и цилиндров двигателя, более надежна и удобна в эксплуатации, проста в обслуживании, более технологична при заднем расположении двигателя, переохлаждение двигателя маловероятно. Однако воздушная система охлаждения увеличивает габаритные размеры двигателя, создает повышенный шум при работе двигателя, сложнее в производстве и требует применения более качественных горюче-смазочных материалов. Воздушная система охлаждения имеет ограниченное применение в двигателях.

2.2 Конструкция и работа жидкостной системы охлаждения

В двигателях автомобилей применяется закрытая (герметичная) жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости. Внутренняя полость закрытой системы охлаждения не имеет постоянной связи с окружающей средой, а связь осуществляется через специальные клапаны (при определенном давлении или вакууме), находящиеся в пробках радиатора или расширительного бачка системы. Охлаждающая жидкость в такой системе закипает при 110 . 120 °С. Принудительная циркуляция охлаждающей жидкости в системе обеспечивается жидкостным насосом. Система охлаждения двигателя состоит из рубашки охлаждения головки и блока цилиндров, радиатора, насоса, термостата, вентилятора, расширительного бачка, соединительных трубопроводов и сливных краников. Кроме того, в систему охлаждения входит отопитель салона кузова автомобиля. При непрогретом двигателе основной клапан термостата 19 (рис. 11) закрыт, и охлаждающая жидкость не проходит через радиатор 10. В этом случае жидкость нагнетается насосом 17 в рубашку охлаждения 8 блока и головки цилиндров двигателя. Из головки блока цилиндров через шланг 3 жидкость поступает к дополнительному клапану термостата и попадает вновь в насос. Вследствие циркуляции этой части жидкости двигатель быстро прогревается. Одновременно меньшая часть жидкости поступает из головки блока цилиндров в обогреватель (рубашку) впускного трубопровода двигателя, а при открытом кране — в отопитель салона кузова автомобиля.
