Система смазки и охлаждения двигателя автомобиля

Содержание

1. Смазочная система

1.1 Назначение и характеристика

1.2. Конструкция и работа смазочной системы

1.3 Вентиляция картера двигателя

2. Система охлаждения

2.1 Назначение и характеристика. Системой охлаждения называется

2.2 Конструкция и работа жидкостной системы охлаждения

Список использованной литературы

1. Смазочная система

1

.1 Назначение и характеристика

Смазочной называется система, обеспечивающая подачу масла к трущимся деталям двигателя. Смазочная система служит для уменьшения трения и изнашивания деталей двигателя, для охлаждения и коррозионной защиты трущихся деталей и удаления с их поверхностей продуктов изнашивания.

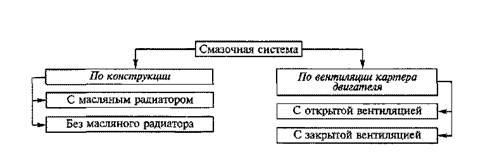

Рис. 1. Типы смазочных систем, классифицированных по различным признакам

В двигателях автомобилей применяется комбинированная смазочная система различных типов (рис. 1). Комбинированной называется смазочная система, осуществляющая смазывание деталей двигателя под давлением и разбрызгиванием. Давление создается масляным насосом, а разбрызгивают масло коленчатый вал и другие быстровращающиеся детали двигателя. Под давлением смазываются наиболее нагруженные трущиеся детали двигателей — коренные и шатунные подшипники коленчатого вала, опорные подшипники распределительного вала, подшипники вала привода масляного насоса и др. Разбрызгиванием смазываются стенки цилиндров, поршни, поршневые кольца, поршневые пальцы, детали газораспределительного механизма, его цепного или шестеренного привода и другие детали двигателей. В двигателях со смазочной системой без масляного радиатора охлаждение масла, которое нагревается в процессе работы, происходит в основном в масляном поддоне. При наличии в смазочной системе масляного радиатора охлаждение масла осуществляется и в масляном поддоне, и в масляном радиаторе, который включается в работу при длительном движении автомобиля с высокими скоростями и при эксплуатации автомобиля летом. В смазочной системе с открытой вентиляцией картера двигателя картерные газы, состоящие из горючей смеси и продуктов сгорания, удаляются в окружающую среду. При закрытой вентиляции картера двигателя картерные газы принудительно удаляются в цилиндры двигателя на догорание, что предотвращает попадание газов в салон кузова легкового автомобиля и уменьшает выброс ядовитых веществ в окружающую среду. Для смазывания двигателей автомобилей применяют специальные моторные масла минерального происхождения, которые получают из нефти, а также синтетические. Марки моторных масел весьма разнообразны. Их основными свойствами являются вязкость, Маслянистость и чистота (отсутствие механических примесей и кислот). Вязкость характеризует чистоту масла, его текучесть и способность проникать в зазоры между трущимися деталями. Маслянистость характеризует свойство масла обволакивать трущиеся детали масляной пленкой. Для повышения качества моторных масел к ним добавляют специальные присадки, повышающие смазывающие свойства масел.

1.2 Конструкция и работа смазочной системы

На рис. 2 представлена смазочная система двигателя легкового автомобиля ВАЗ. Смазочная система комбинированная, без масляного радиатора и с закрытой вентиляцией картера двигателя. Смазочная система включает в себя масляный поддон, масляный насос с редукционным клапаном и маслоприемником, масляный фильтр, маслопроводы (каналы в головке и блоке цилиндров, коленчатом и распределительном валах), заливную горловину и указатель уровня масла. Масло заливают в поддон 12 через горловину 3 и его количество контролируют специальным стержнем 8, конец которого находится в масляной ванне.

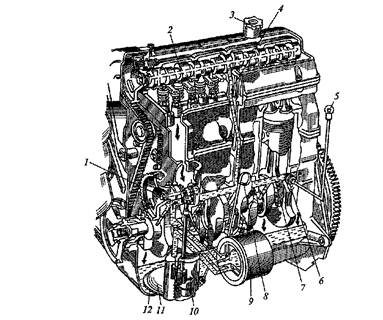

Рис. 2. Смазочная система двигателя легкового автомобиля:

/ — вал; 2, 4 — каналы; 3 – горловина; 5 — лампа; 6 — датчик; 7 — магистраль; 8 — стержень; 9 — фильтр; 10 — насос; 11 — маслоприемник; 12 — поддон

При работе двигателя масло забирается из поддона насосом 10 через маслоприемник 11 и по приемному каналу в блоке цилиндров подается в фильтр 9, который включен в главную масляную магистраль 7 последовательно. Из фильтра масло через главную магистраль и канал в блоке цилиндров под давлением поступает соответственно к коренным подшипникам коленчатого вала и переднему подшипнику вала 1 привода масляного насоса, а также к заднему подшипнику по центральному каналу вала. Максимальное давление масла, создаваемое насосом, ограничивается редукционным клапаном, установленным в масляном насосе.

При засорении фильтра масло поступает в главную масляную магистраль, минуя фильтр, через перепускной клапан, который установлен в фильтре. От коренных подшипников масло через внутренние каналы коленчатого вала подается к шатунным подшипникам и от них через отверстия в нижних головках шатунов разбрызгивается на стенки цилиндров.

Поршневые кольца и поршневые пальцы смазываются маслом, снимаемым со стенок цилиндров, и масляным туманом, находящимся внутри двигателя. К центральному опорному подшипнику распределительного вала масло из фильтра под давлением поступает через главную магистраль 7, канал 4 и канавку в опоре в центральный канал 2 распределительного вала и из него к другим опорным подшипникам и кулачкам вала. Звездочка и цепь привода распределительного вала смазываются маслом, вытекающим из переднего опорного подшипника вала. Стержни клапанов, направляющие втулки и другие детали клапанов смазываются маслом, разбрызгиваемым механизмами двигателя при их работе. Отработавшее масло стекает в поддон картера двигателя. Давление масла в смазочной системе контролируется контрольной лампой 5, датчик 6 которой установлен на блоке цилиндров двигателя. Масляный поддон является резервуаром для масла. Он закрывает двигатель снизу, и в нем масло охлаждается. Масляный поддон 12 — стальной, штампованный. Внутри поддона имеется специальная перегородка, уменьшающая колебания масла при движении автомобиля. Поддон крепится к нижнему торцу блока цилиндров (к картеру) через уплотнительную прокладку, изготовленную из пробкорезиновой смеси. Он имеет резьбовое отверстие с пробкой, предназначенное для слива масла. Масляный насос подает масло под давлением к трущимся поверхностям деталей двигателя. На двигателях применяют масляные насосы шестеренного типа с установленным в насосе редукционным клапаном, отрегулированным на давление 0,45 МПа и не подлежащим регулировке в процессе эксплуатации.

Масляный насос двигателя (рис. 3) имеет две шестерни наружного зацепления. К корпусу 7насоса через крышку 5прикреплен маслоприемный патрубок 2 с фильтрующей сеткой 1 и редукционным клапаном 3. Ведущая шестерня 8 напрессована на ведущем валу 10 насоса. Ведомая шестерня 6 свободно вращается на оси Р, запрессованной в корпусе насоса. При вращении шестерен создается разрежение, масло через фильтрующую сетку и патрубок поступает под крышку 5 насоса и через отверстие в крышке — в полость разрежения корпуса насоса. Масло, заполняющее впадины между зубьями шестерен, переносится в полость нагнетания, а оттуда поступает в приемный канал блока цилиндров двигателя. При повышении давления масла в смазочной системе более допустимого редукционный клапан 3 открывается, перепуская при этом часть масла из полости нагнетания в маслоприемный патрубок 2, и давление в системе не повышается. Давление открытия редукционного клапана не регулируется. Оно обеспечивается его пружиной 4. Ведущему валу 10 насоса вращение передается с помощью шестерни 11 вала привода масляного насоса, который приводится цепной передачей от коленчатого вала двигателя. Масляный насос установлен внутри масляного поддона и прикреплен двумя болтами к блоку цилиндров.
