Термостат в двигателе КамАЗа, карбюратор К-88А. Устройство автомобилей ВАЗ-2106 и ГАЗ-2417

Термостат предназначен для ускорения прогрева холодного двигателя и автоматического поддержания его теплового режима в заданных пределах. Конструктивно он представляет собой клапан, регулирующий количество циркулирующей жидкости через радиатор.

На двигателях КамАЗ применяют термостаты с твердым наполнителем (рисунок 1).

На двигателях КамАЗ два термостата помещены в отдельном корпусе,

который закреплен на переднем конце правого ряда цилиндров, начало открытия при температуре 80°С ±2°С, полное открытие при температуре 93°С±2°С, работа термостатов параллельна.

http://army-auto.ru/img/dvig_28.jpg

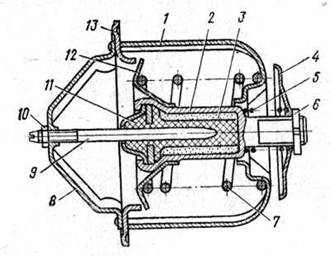

Рисунок 1. - Термостат двигателя КамАЗ:

1, 8 - стойки; 2 - баллон; 3 - активная масса (церезин); 4, 12 - клапаны; 5, 7 - пружины; 6, 10 - регулировочные гайки; 9 - шток; 11 - резиновая вставка с шайбой; 13 - основание.

На холодном двигателе вход жидкости в радиатор перекрыт клапаном 12, а вход в перепускную трубу к водяному насосу открыт клапаном 4. Охлаждающая жидкость циркулирует, минуя радиатор, что ускоряет прогрев двигателя. При достижении температуры охлаждающей жидкости активная масса (церезин) 5, заключенная в баллоне 2, плавится, увеличиваясь в объеме. При этом баллон 2 перемещается вправо, открывая клапан 12, а клапан 4 закрывает вход в перепускную трубу к водяному насосу. Охлаждающая жидкость начинает циркулировать через радиатор. В диапазоне температур 80…93°С охлаждающая жидкость циркулирует через радиатор и перепускную трубу на вход насоса, клапаны 4 и 12 открыты частично.

При температуре 93°С±2°С происходит полное открытие клапана 12 и закрытие клапана 4, при этом вся жидкость циркулирует через радиатор.

При снижении температуры охлаждающей жидкости до 80°С и ниже объем церезина уменьшается и клапаны 4 и 12 под действием пружин 7 и 5 термостата занимают первоначальное положение.

Рисунок 2. - Клапаны открыты.

Рисунок 3. - Клапаны закрыты

2. Опишите работу ограничителя числа оборотов коленвала в карбюраторе К-88А. Покажите на схемах работу ограничителя при низких и высоких оборотах

Ограничитель частоты вращения коленчатого вала служит для предотвращения повышения частоты вращения сверх допустимых пределов. Во время работы нагрузки на двигатель часто уменьшается или увеличивается в зависимости от внешних условий (рельефа местности, состояния почвы и др.). Изменение нагрузки на двигатель при неизменном положении дроссельной заслонки вызывает рост или падение частоты вращения коленчатого вала. При снижении нагрузки она может возрасти сверх допустимых значений, что приводит к повышенному износу деталей двигателя и перерасходу топлива.

Рисунок 1. - Схема ограничителя частоты вращения карбюратора К-88А.

Ограничитель состоит их двух механизмов: центробежного датчика и исполнительного механизма с диафрагменным приводом, расположенным в карбюраторе. Центробежный датчик установлен на крышке распределительных шестерен. Он включает в себя ротор 5, вал 2 которого получает вращение от распределительного вала. В корпус ротора помещен клапан 4. Он оттягивается от отверстия В седла пружиной 3.

Исполнительный механизм состоит из диафрагмы, которая штоком 6 соединена с концом двуплечего рычага 7. Другой конец рычага связан с пружиной 11 ограничителя. Двуплечий рычаг укреплен на оси дроссельных заслонок 9. Их привод снабжен специальной кулачковой муфтой 8, с помощью которой дроссельные заслонки закрываются и открываются под действием исполнительного механизма независимо от положения ножной педали (акселератора). При максимальной частоте вращения коленчатого вала пружина 11 удерживает диафрагму 12 в положении, соответствующем открытию дроссельных заслонок, как показано на рисунке. В этом случае полость Б (над диафрагмой) соединена через трубки и датчик с отверстием В, т.е. с атмосферой. С атмосферой связана и полость А (под диафрагмой).

При частоте вращения коленчатого вала до 53,3 с-1 (максимальной) центробежной силы клапана 4 недостаточно, чтобы преодолеть усилие пружины 3, и клапан остается открытым. При увеличении частоты вращения коленчатого вала клапан 4 под действием центробежной силы, преодолев сопротивление пружины 3, перемещается к седлу и, закрыв отверстие В, прерывает сообщение полостей. Благодаря этому разрежение над диафрагмой, передаваемое от камеры карбюратора по каналам, увеличивается. Если частота вращения коленчатого вала достигнет предельного значения, то разрежение становится настолько большим, что в результате разницы давлений в полостях А и Б диафрагма перемещается вверх. Она преодолевает сопротивление пружины 11 ограничителя и через шток 6 и двуплечий рычаг 7 прикрывает дроссельные заслонки на определенный угол, уменьшая частоту вращения коленчатого вала.

Таким образом, кулачковая муфта дает возможность автономно управлять прикрытием дроссельных заслонок 9 через исполнительный механизм ограничителя частоты вращения независимо от положения рычага привода заслонок. Открытие же дроссельных заслонок ограничивается положением рычага их привода.

3. Составьте диаграмму фаз газораспределения для двигателя ВАЗ-2106 и опишите ее действие. Какие регулировки необходимо делать в механизме газораспределения?

Клапаны открываются и закрываются с некоторым опережением или запаздыванием, что необходимо для улучшения наполнения цилиндров горючей смесью и лучшей очистки от отработавших газов.

Моменты открытия и закрытия клапанов, выраженные в градусах угла поворота коленчатого вала по отношению к соответствующим мертвым точкам, называют фазами газораспределения и изображают в виде круговых диаграмм (рисунок 1).

Рисунок 1. - Диаграмма фаз газораспределения

Фазы газораспределения для ВАЗ-2106 (в градусах поворота коленчатого вала):

Впускной клапан:

открытие до в. м. т.12

закрытие после н. м. т.40

Выпускной клапан:

открытие до н. м. т.42

закрытие после в. м. т.10

Перекрытие клапанов 22

Общая круговая диаграмма показывает, что в определенный период времени одновременно открыты впускной и выпускной клапаны. Угловой интервал вращения коленчатого вала, при котором оба клапана открыты, называется перекрытием клапанов, которое необходимо для своевременной и качественной очистки цилиндров от продуктов сгорания.

С этой целью впускной клапан открывается до прихода поршня в ВМТ в конце такта выпуска с опережением поворота коленчатого вала, а закрывается после прихода поршня в НМТ, в начале такта сжатия т.е. с запаздыванием. Поступление смеси или воздуха до прихода поршня в ВМТ в конце такта выпуска и после прихода в НМТ начала такта сжатия, происходит за счет инерционного напора во впускном трубопроводе из-за часто повторяющихся тактов в цилиндрах.
