Тягово-экономические расчеты локомотива ТГМ6

Вспомогательная кинематическая цепь включает вал отбора мощности VI, который приводится шестерней Z15, связанной с шестерней Z14 приводного вала. Конец вала VI выходит из корпуса УГП для возможности подсоединения к нему вспомогательных агрегатов тепловоза. На валу отбора мощности расположена коническая шестерня Z16, от которой через другую коническую шестерню Z17 приводится во вращение вертикал

ьный вал привода питательного насоса. К вспомогательной цепи относится также пара шестерен привода датчика скорости и шестерня Z18 привода насоса системы смазки, находящаяся в зацеплении с шестерней Z13 раздаточного вала.

Проследим как вращающий момент от вала дизеля передается на оси тепловоза. Приводной вал гидропередачи, соединенный с валом дизеля упругой муфтой, приводит во вращение через повышающую пару шестерен Z1 и Z2 насосные колеса на главном валу. При заполнении маслом одного из гидроаппаратов (в начале движения — первого ГТР) приходят во вращение турбинное колесо этого гидроаппарата и соединенная с ним шестерня первой ступени Z3, если заполнен первый ГТР, или Z5, если заполнен второй ГТР или гидромуфта. Далее вращающий момент передается на вторичный вал через пару шестерен Z3, Z4 или Z5, Z6 и одновременно на вал реверса. Независимо от того, через какую пару шестерен передается вращающий момент, остальные шестерни и турбинные колеса также вращаются (вхолостую по обратной связи). При этом неизбежны механические потери, снижающие КПД гидропередачи. В зависимости от того, какая из шлицевых муфт — вторичного вала или вала реверса — входит в зацепление со ступицей режимных шестерен, выходной (раздаточный) вал получает то или иное направление вращения. Режим же движения определяется тем, с какой именно шестерней Z9 или Z12 соединена шлицевая муфта. Вторая шлицевая муфта остается при этом в нейтральном положении и вращается независимо от шестерен. От выходного вала вращающий момент через карданные валы передается на осевые редукторы тележек тепловоза

2.2 Расчет внешних размерных характеристик дизеля: мощность, момент и удельный расход топлива (gД)

Мощность дизеля, кВт, определяем по исходным данным: по заданным номинальной мощности дизеля Ре пот и номинальным оборотам дизеля nД пот определим текущее значение мощности и оборотов по формулам

PД=kp Ре пот

nД=kn nД пот,

где kp=f(kn)-определяется по безразмерной характеристике дизеля.

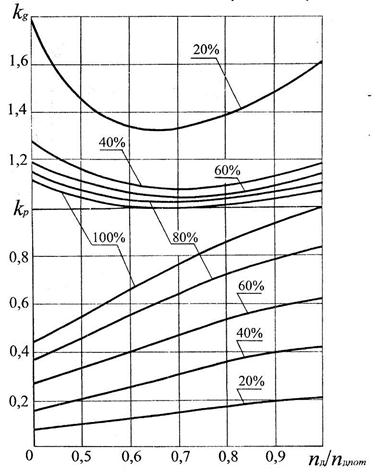

		Рисунок 4 Безразмерная характеристика дизеля

Задавшись несколькими значениями kn в диапазоне от 0,4 до 1,0 получим данные для построения размерного графика PД=f(nД). Полученные данные заносим в таблицу 1.

Момент дизеля, Н*м, определяется по формуле

,

где β=0,94, коэффициент, учитывающий мощности на вспомогательные нужды.

Задаваясь оборотами дизеля в интервале от nД minдо nДmax=nДпот , определяем данные для построения графика МД=f(nД),заносим данные в таблицу 1.

Удельный расход топлива дизеля, кг/кВт*ч.По номинальному расходу топлива gemin(исходные данные) рассчитаем зависимость gД=f(nД)по формуле

gД=kggemin, где kgберется по графику на рисунке 4.

Таблица 1.Данные для расчета размерных характеристик дизеля.
