Проектировочный расчет автомобиля ВАЗ-2108

Скорость движения автомобиля на данной передаче при данной частоте вращения коленвала двигателя nт вычисляется по формуле (м/с):

Va=0,105*rk*nт/Uг*Uдк*Uki (22)

Результаты расчетов сводим в таблицу 2.

I Va1=0,105* (0,28*500) / (3,28*3,06*1,2) =1,22

II Va1=0,105* (0,28*500) / (1,97*3,06*1,2) =2,03

Аналогично проводим расчёт для каждой из передач для следующих значений оборот

ов коленвала двигателя, и результаты расчётов сводим в таблицу 2.

На основании таблицы строится тяговая характеристика автомобиля Pт=f (Va) для каждой передачи рисунок 2.

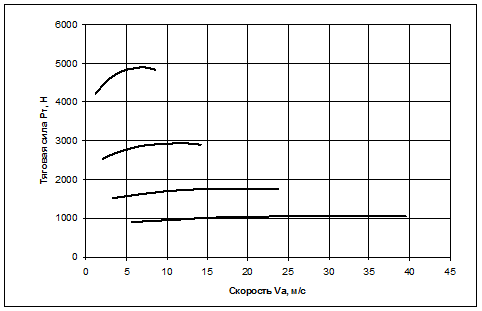

Рисунок 2 - Тяговая характеристика автомобиля

Тяговое усилие, подводимое к ведущим колесам автомобиля, расходуется на преодоление сопротивлений качению, воздуха, подъему, инерции.

Сопротивление воздуха определяется соотношением (Н):

Рв=Кв*F*Va² (23)

Результаты расчетов сводим в таблицу 3

I Рв=0.3*1.848*1.22²=0.82 H

II Рв=0.3*1.848*2.03²=2.28 Н

Аналогично проводим расчёт для каждой из передач для следующих значений оборотов коленвала двигателя, и результаты расчётов сводим в таблицу 3.

Таблица 3 - Сила сопротивления воздуха
