При движении автомобиля на первой передаче при ne=585об/мин и Мe=179,28 Н*м со скоростью:

, (19)

сила тяги будет равна:

, (20)

Расчеты скоростей движения автомобиля на передачах и величины силы тяги РТ им соответствующие сводим в таблицу 2 и строим график тяговой характеристики (рисунок 2).

Таблица 2 - Скорости движения и сила тяги на передачах

Параметры	Число оборотов коленчатого вала, об/мин
Параметры	585	1000	1500	2500	3500	4500	5500
Ne, кВт	10,98	19,78	30,92	52,58	69,24	75,90	67,57
Me, Н*м	179,28	188,90	196,86	200,83	188,90	161,06	117,32
V1, км/ч	6,00	10,26	15,39	25,64	35,90	46,16	56,42
V2, км/ч	9,13	15,61	23,41	39,02	54,63	70,24	85,85
V3, км/ч	13,82	23,62	35,43	59,05	82,67	106,29	129,91
V4, км/ч	21,00	35,90	53,85	89,75	125,65	161,56	197,46
Pт1, Н; η1=0,9	5379,74	5668,46	5907,14	6026,47	5668,46	4833,11	3520,42
Pт2, Н; η1=0,91	3574,54	3766,38	3924,96	4004,26	3766,38	3211,33	2339,12
Pт3, Н; η1=0,92	2388,26	2516,44	2622,39	2675,37	2516,44	2145,59	1562,84
Pт4, Н; η1=0,93	1588,30	1673,55	1744,01	1779,24	1673,55	1426,92	1039,36

Длины шкал чисел оборотов при движении на третьей, второй и первой передачах соответственно равны:

;;; (21)

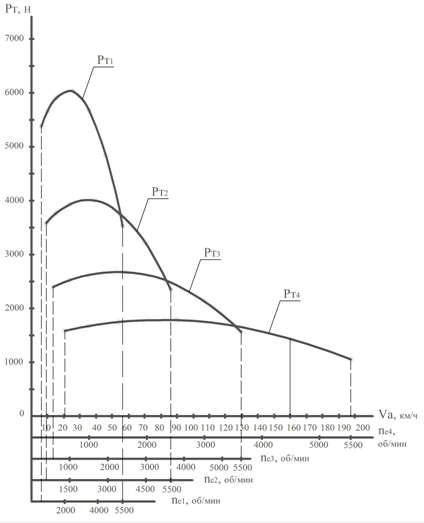

Рисунок 2 – Скоростные характеристика тяговой силы.

5. Тяговая динамика автомобиля

Силовой баланс автомобиля

Уравнение силового баланса имеет вид:

(22)

При движении автомобиля без ускорения:

(23)

Сила сопротивления дороги равна:

(24)

Примем, что автомобиль движется по ровной дороги (i=0).

Зависимость силы дорожного сопротивления от скорости представлена в таблице 3.

Сила сопротивления воздуха равна

(25)

Зависимость силы сопротивления воздухаот скорости представлена в таблице 3.

Таблица 3 - Зависимость силы дорожного сопротивления и сила сопротивления воздуха от скорости

V, км/ч	21,00	35,90	53,85	89,75	125,65	161,56	197,46
ν, м/c	5,83	9,97	14,96	24,93	34,90	44,88	54,85
Pд, Н	371,21	387,04	417,12	513,38	657,77	850,30	1090,95
Pв, Н	10,94	31,97	71,94	199,84	391,69	647,49	967,24
ΣP, Н	382,15	419,01	489,06	713,22	1049,46	1497,79	2058,19
