Расчёт характеристик летательного аппарата

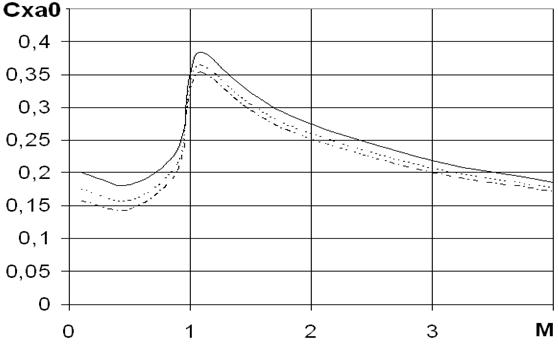

Рисунок 8 - Коэффициент продольной силы летательного аппарата для высот 0, 10, 20 км

2.6 Расчет производной коэффициента аэродинамической нормальной силы летательного аппарата по углу атаки

Величина производной коэффициента аэродинамической нормальной силы по углу атаки определяется следующим образом

h=164 height=45 src="images/referats/21880/image166.png">,

где , - производные коэффициентов нормальных сил, действующих на носовую и переходную части корпуса;

, - площади оснований конических частей.

Носовая часть имеет коническую форму и значение определяется по рисунку 7.2. /1/.

Для расчета производной переходной части усеченный конус дополняется до полного длиной в результате образования псевдоконуса длиной (рисунок 9).

Рисунок 9 – Схема построения псевдоконуса

Тогда производная будет определяться следующим образом

,

где , - производные коэффициентов аэродинамической нормальной силы достроенного конуса и псевдоконуса;

, - площади оснований усеченного конуса.

Результаты расчетов по определению производной коэффициента аэродинамической нормальной силы по углу атаки представлены в таблице 9.

Таблица 9

Производная коэффициента аэродинамической нормальной силы по углу атаки

0.1

0,035

0,037

0,034

0,01524

0,03764

0.5

0,035

0,0375

0,034

0,01574

0,03814

0.9

0,036

0,0376

0,0339

0,015904

0,038944

1

0,039

0,039

0,0339

0,017304

0,042264

1.1

0,0435

0,04

0,0339

0,018304

0,046144

1.5

0,047

0,04

0,0339

0,018304

0,048384

2

0,0475

0,042

0,0339

0,020304

0,050704

3

0,044

0,046

0,0338

0,024368

0,052528

4

0,041

0,0475

0,03377

0,025887

0,052127

2.7 Расчет производной коэффициента аэродинамической подъемной силы летательного аппарата по углу атаки

Производная коэффициента аэродинамической подъемной силы летательного аппарата по углу атаки определяется по формуле

,

где - производная коэффициента аэродинамической нормальной силы по углу атаки;

- коэффициент лобового сопротивления при нулевом угле атаки.

Результаты расчетов по определению производной коэффициента аэродинамической подъемной силы по углу атаки представлены в таблицах 10, 11, 12 и на рисунке 10.

Таблица 10

Производная коэффициента аэродинамической подъемной силы по углу атаки для высоты 0 км

0.1

0,03764

0,157734

0,034887

0.5

0,03814

0,144363

0,035621

0.9

0,038944

0,203428

0,035394

1

0,042264

0,319075

0,036696

1.1

0,046144

0,353195

0,03998

1.5

0,048384

0,294174

0,04325

2

0,050704

0,251391

0,046317

3

0,052528

0,200548

0,049028

4

0,052127

0,17145

0,049135
