Разработка транспортного процесса на основе математических методов линейного программирования и построения эпюр грузопотоков

Маршрут №1 А3Б2 – Б2А3: АТП №2

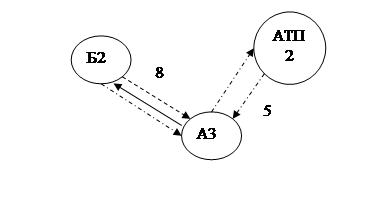

Рисунок 3.1 – Схема маршрута №1

Исходные данные:

Tн = 8,5 ч; l01 = 5 км;

qн = 10 т; l02 = 13 км;

tп-р= 0,058 ч; lо = 16 км;

VТ = 28,79 км/ч; l'х =.8 км

Qcут= 250 т;

1) Тм = 8,5 - (5+13)/28,79= 7,8

7ч;

2) to = 16/28,79+0,058 = 0,614 ч;

3) Zo= (7,87+ 8/28,79)/0,614 = 13; Z' = 13 об;

4) Т'м = 13*0,614 - 8/28,79 = 7,70 ч; Т'н = 7,70+(5+13)/28,79=8,33 ч;

5) lc = 16*12+5+13-8= 218 км;

6) Vэ = 218/8,33= 26,18 км/ч;

7) Ах= 250/1*10*13 =1,92 ≈ 2; Ас=1,92/0,6=3,2;

8) βоб= 8/16=0,5; βм= 13*8/(16*13-8)=0,52; βсм=8*13/218=0,48;

9) γс =1; γд =1*8/8=1;

10) Рсм =250*8=2000 ткм;

11) lQ =2000/250=8 км;

12) Рнa= 13*10*8*1=1040 ткм;

13) WQ= 13*10*1/8,33=15,61 т; WР= 960/8,33=124,91 ткм;

14) I =0,614/2=0,31 ч; Ач =2/0,614=3,26 ч-1;

15) Z''= 13*0,92=12; Т''м=12*0,614-8/28,79=4,03;

Т''н=7,09+(5+13)/28,79=4,66 ч.

Маршрут №2

А1Б4 – Б4А1: АТП №3

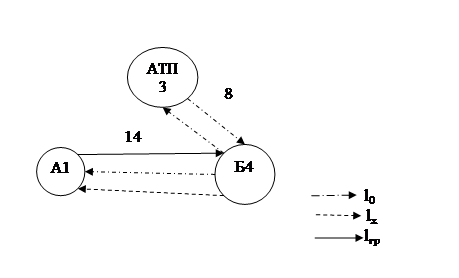

Рисунок 3.2 - Схема маршрута №2

Исходные данные:

Tн = 8,5 ч; l01 = 22 км;

qн = 10 т; l02 = 8 км;

tп-р= 0,058 ч; lо = 28 км;

VТ = 28,79 км/ч; l'х = 14 км.

Qcут= 1000 т;

1) Тм = 8,5-(22+8)/ 28,79 =7,25 ч;

2) to = 28/28,79 +0,058 =1,03 ч;

3) Zo=(7,25+14/28,79)/1,03= 8; Z' = 8;

4) Т'м =8*1,03-14/28,79 =7,76 ч; Т'н=7,76+30/28,79=8,80ч;

5) lc = 28*8+22+8-14=240 км;

6) Vэ = 240/8,8 = 27,27 км/ч;

7) Ах= 1000/1*10*8= 13; Ас=12,5/0,6=20,83;

8) βоб= 14/28=0,5; βм=8*14/28*8-14=0,53; βсм=8*14/240=0,47;

9) γс =1; γд =1;

10) Рсм =1000*14=14000 ткм;

11) lQ =14000/1000=14км;

12) Рнa= 8*10*14*1=1120 ткм;

13) WQ= 8*10*1/8,8=9,09 т; WР= 1120/8, =127,27 ткм;

14) I =1,03/13=0,079 ч; Ач = 13/0,634=12,62 ч-1;

15) Z''= 8*0,5=4; Т''м = 4*1,03-14/28,79=3,634 ч;

Т''н = 3,634+30/28,79=4,68 ч.

Маршрут №3

А5Б5 – Б5А5: АТП №1

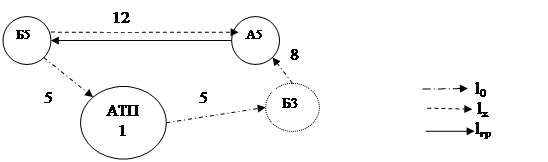

Рисунок 3.3 - Схема маршрута №3

Исходные данные: Tн = 8,5 ч; l01 = 13 км;

qн = 10 т; l02 = 5км;

tп-р= 0,058 ч; lо = 24 км;

VТ = 28,79 км/ч; l'х = 12 км.

Qcут= 250 т;

1) Тм = 8,5-(13+5)/28,79=7,49 ч;

2) to = 24/28,79+0,058=0,89ч;

3) Zo=(7,49+12/28,79)/0,89=8,87; Z' = 9;

4) Т'м =9*0,89-12/28,79=7,61 ч; Т'н = 7,61+18/28,79=8,23ч;

5) lc = 24*9+12+5-12=222 км;

6) Vэ = 222/8,23=26,96 км/ч;

7) Ах= 250/1*10*9=3; Ас=3/0,6=4,63;

8) βоб=12/24=0,5; βм=9*12/24*9-12=0,53; βсм=9*12/222=0,49;

9) γс =1; γд =1;

10) Рсм =250*12=3000ткм;

11) lQ =3000/250=12 км;

12) Рнa= 9*10*1*12=1080 ткм;

13) WQ= 9*10/8,23=10,93 т; WР= 1080/8,23=131,18 ткм;

14) I =0,89/3=0,3 ч; Ач = 3/0,89=3,36 ч-1;

15) Z''= 9*0,78=7; Т''м = 7*0,89-12/28,79=5,82ч;

Т''н = 5,82+18/28,79=6,45 ч.

Маршрут №4

А2Б3 – Б3А5 –А5Б5 - Б5А2: АТП №1

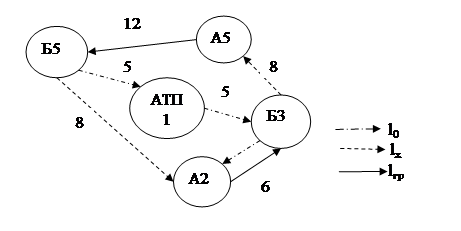

Рисунок 3.4 - Схема маршрута №4

Исходные данные: Tн = 8,5 ч; l01 = 11 км;

qн = 10 т; l02 = 5 км;

tп-р2= 0,058 ч. lо = 34 км;

VТ = 28,79 км/ч; l'х = 16 км.

Qcут= 1000 т; tп-р2= 0,058 ч.

m= 2 груж.езд lге = 18 км

1) Тм = 8,5-(11+5)/28,79=7,94 ч;

2) to = 34/28,79+0,058=1,41 ч;

3) Zo=(7,94+18/28,79)/4,41=6; Z' = 6;

4) Т'м =6*1,41-16/28,79=7,92 ч; Т'н =7,92+16/28,79=8,48 ч;

5) lc = 34*6+11+5-16=204 км;

6) Vэ = 204/8,48=24,06км/ч;

7) Ах= 1000/1*10*6=16,67≈17 Ас=17/0,6=27,78;

8) βоб= 0,47; βм=6*18*2/34*6-16=1,14; βсм=18*6*2/204=1,05;

9) γс =0,5; γд =1;

10) Рсм =1000*12+1000*6=18000 ткм;

11) lQ =18000/1000=18км;

12) Рнa= 6*10*18*0,5=540 ткм;

13) WQ= 6*10*0,5/8,48=3,54 т; WР= 540/8,48=63,7 ткм;

14) I =1,41/17=0,08 ч; Ач = 17/1,41=12 ч-1;

15) Z''= 6*0,67=4; Т''м =4*1,41-16/28,79=5,1 ч;

Т''н = 5,1+16/28,79=5,65ч.

Маршрут №5

А4Б1 – Б1А3 – А3Б2 – Б2А4: АТП №2

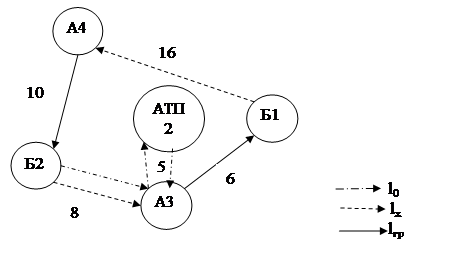

Рисунок 3.5 - Схема маршрута №5

Исходные данные: Tн = 8,5 ч; l01 = 5 км;

qн = 10 т; l02 = 13 км;

tп-р= 0,058 ч; lо = 40 км;

VТ = 28,79 км/ч; l'х = 24 км.

Qcут= 750 т; tп-р2= 0,058 ч.

m= 2 груж.езд lге = 16 км

1) Тм = 7,87;

2) to = 1,62 ч;

3) Zo=5,37; Z' = 6;

4) Т'м =8,89 ч; Т'н =9,52 ч;

5) lc = 234 км;

6) Vэ = 24,58 км/ч;

7) Ах=13; Ас=13/0,6=20,83;

8) βоб=0,4; βм=0,89; βсм=0,82;

9) γс =0,5 γд =1;

10) Рсм =12000 ткм;

11) lQ =16км;

12) Рнa=480 ткм;

13) WQ=3,15т; WР=50,42 ткм;

14) I =0,12 ч; Ач = 8,02 ч-1;

15) Z''=3; Т''м = 4,03 ч; Т''н = 4,66 ч

Результаты расчетов представим в таблице 3.1.

Таблица 3.1 - Расчетные данные по маршрутам
